| Tempat asal: | Cina |
|---|---|
| Nama merek: | N/A |
| Sertifikasi: | UL |
| Nomor model: | MU-100 |
| Kuantitas min Order: | 1000kg |
| Harga: | To be negotiated |
| Kemasan rincian: | 25kg/tas |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | T/T |
| Metode Moulding: | Injeksi | Warna: | Hijau, Abu-abu, Biru, dll. |
|---|---|---|---|

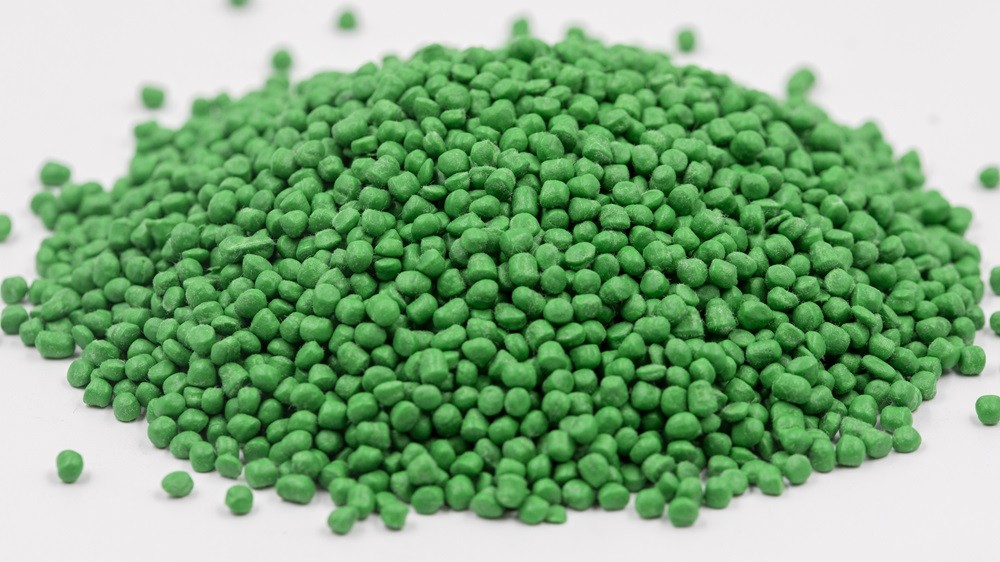

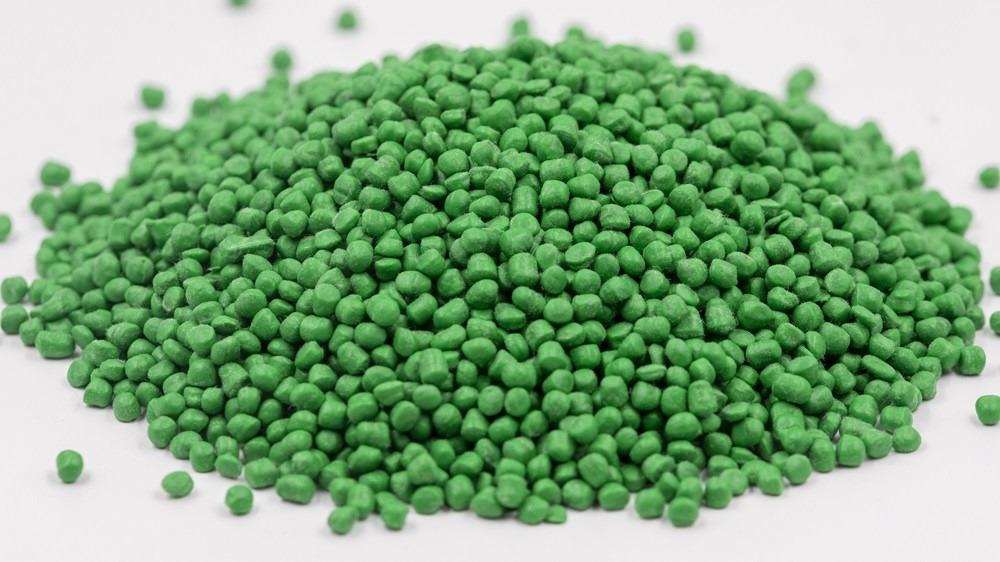

| Negara: | Granular | Keuntungan: | indeks pelacakan bukti tinggi |
| Menyoroti: | Bagian isolasi Senyawa cetakan poliester tak jenuh,Komposisi cetakan poliester tak jenuh tahan panas,PT-310 Senyawa cetakan poliester tak jenuh |
||
Komposisi cetakan poliester tak jenuh yang dimodifikasi PT-310 tahan panas untuk bagian isolasi
Karakteristik: Komposisi cetakan poliester tak jenuh yang dimodifikasi tahan panas memiliki ketahanan tinggi terhadap busur listrik dan pelacakan, kekuatan mekanik yang unggul,stabilitas dimensi jangka panjang yang sangat baik bahkan pada suhu tinggi dan ketahanan api yang baik untuk UL94 V-0. Ini memiliki lebih dari 12 bulan waktu penyimpanan pada suhu kamar. PT-310 senyawa cetakan telah memperoleh sertifikat UL No. E208587.
Keuntungan:Indeks pelacakan tahan tinggi, ketahanan tinggi terhadap busur listrik, kekuatan dielektrik yang superior, kekuatan dampak charpy yang tinggi ((notched), ketahanan panas dan tahan api yang tinggi, penyerapan air yang rendah,dan stabilitas dimensi jangka panjang yang sangat baik.

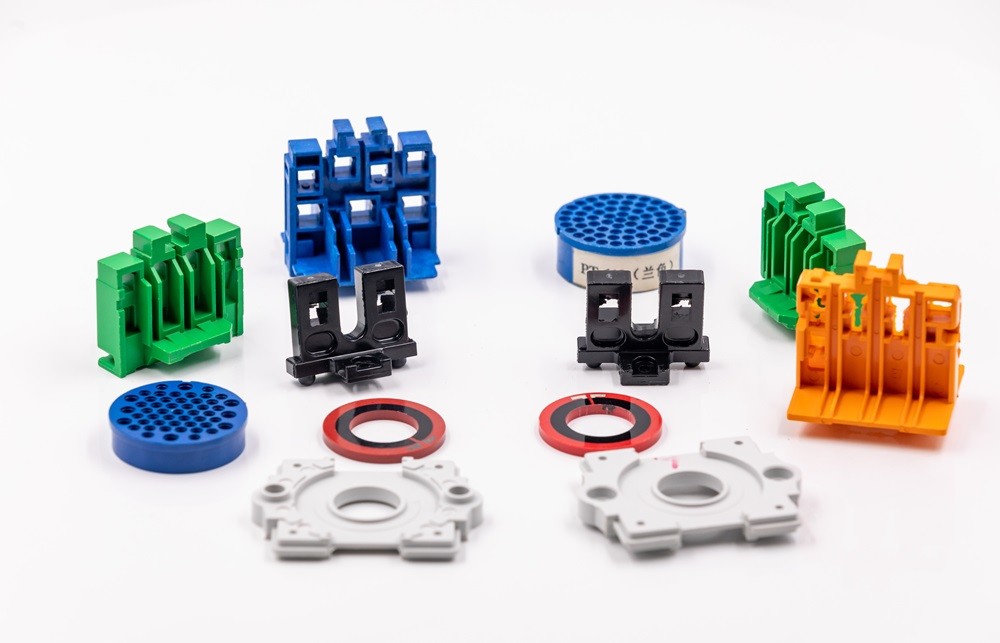

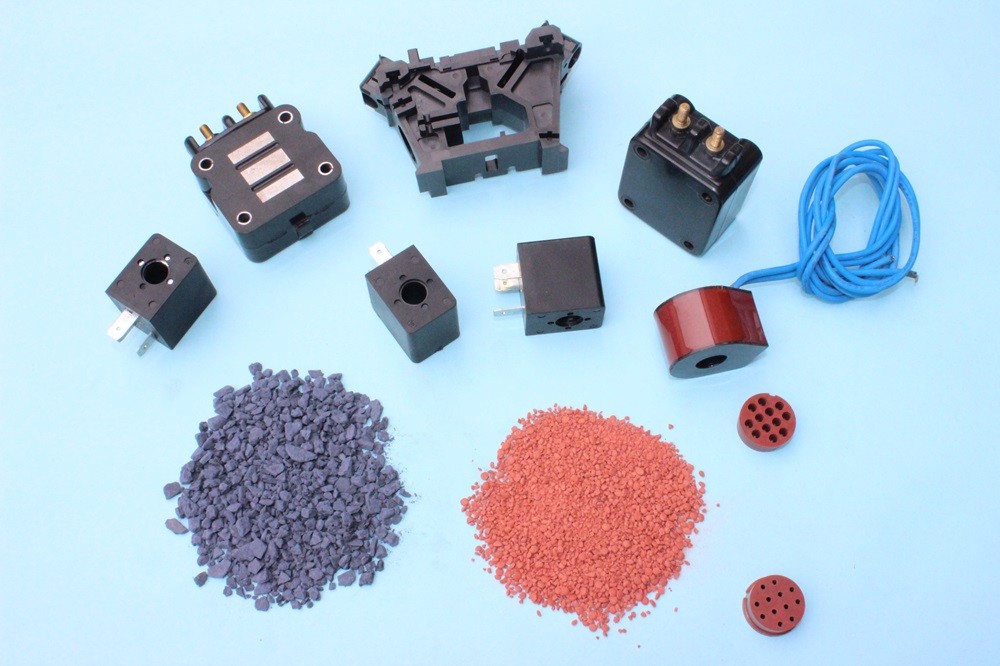

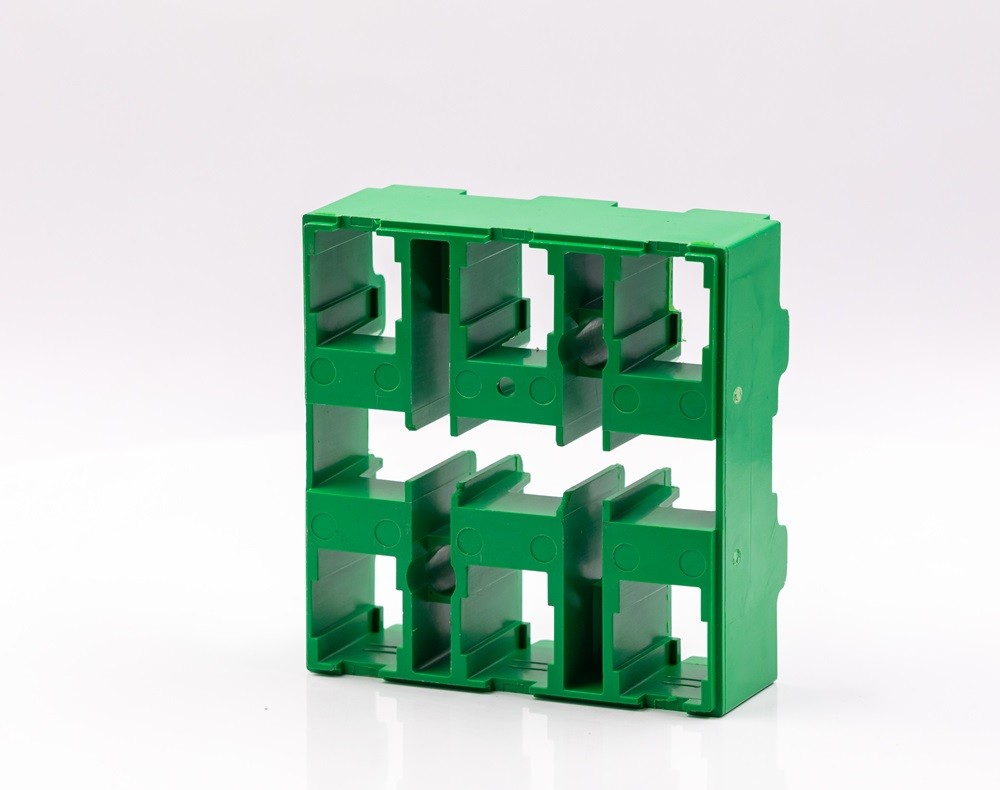

Aplikasi:Terutama digunakan untuk bagian isolasi untuk pengontrol suhu untuk peralatan rumah tangga, saklar utama, bingkai kumparan magnet, terminal penghubung, perangkat tegangan rendah dan perangkat tahan api, dll.
Data teknis:
| Properti | Satuan | Standar pengujian | PT-310 |
|
Kepadatan |
g/cm3 | GB/T1033 | 1.9-2.1 |
|
Penyerapan air |
% | GB/T1034 | ≤ 0.3 |
|
Penyusutan cetakan |
% | JB/T3958.2 | 0.4-0.8 |
|
Kekuatan benturan Charpy |
kJ/m2 | GB/T1043 | ≥ 6.5 |
|
Kekuatan benturan kerucut charpy |
kJ/m2 | GB/T1043 | ≥ 2.5 |
|
Kekuatan lentur |
MPa | GB/T9341 | ≥ 80 |
|
Resistensi permukaan |
Oh | GB/T1410 | ≥ 1013 |
|
Resistivitas volume |
Ohm | GB/T1410 | ≥ 1011 |
|
Indeks pelacakan komparatif (CTI) |
V | GB/T4207 | ≥ 600 |
|
Rintangan busur |
s | GB/T1411 | ≥ 180 |
|
Suhu defleksi |
°C | GB/T1634 | ≥210 |
|
Kemampuan terbakarUL94 ((0.8mm) |
Tingkat | GB/T11020 | V-0 |
|
Kekuatan dielektrik |
MV/m | GB/T1408 | ≥180 |
PT-310 Pengeborankondisi untuk injeksi (untukreferensi)
|
Parameter cetakan injeksi |
Satuan |
Jangkauan |
|
|
Suhu cetakan |
°C | 165 ¢ 175 | |
|
Suhu barel |
Zona pakan |
°C | 50 ¢ 70 |
|
Zona nozel |
°C | 80 ¢ 90 | |
|
Tekanan suntikan |
MPa | 60 ¢ 100 | |
|
Waktu penyembuhan |
s/mm | 25 ¢ 40 | |
|
Parameter cetakan |
Satuan |
Jangkauan |
|
Suhu cetakan |
°C | 165 ¢ 175 |
|
Tekanan |
MPa | 15 ¢ 20 |
|
Waktu penyembuhan |
s/mm | 40 ¢ 60 |
