| Tempat asal: | Cina |
|---|---|
| Nama merek: | N/A |
| Sertifikasi: | UL |
| Nomor model: | MU-100 |
| Kuantitas min Order: | 1000kg |
| Harga: | To be negotiated |
| Kemasan rincian: | 25kg/tas |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | T/T |
| Metode Moulding: | Injeksi | Warna: | Hitam |
|---|---|---|---|

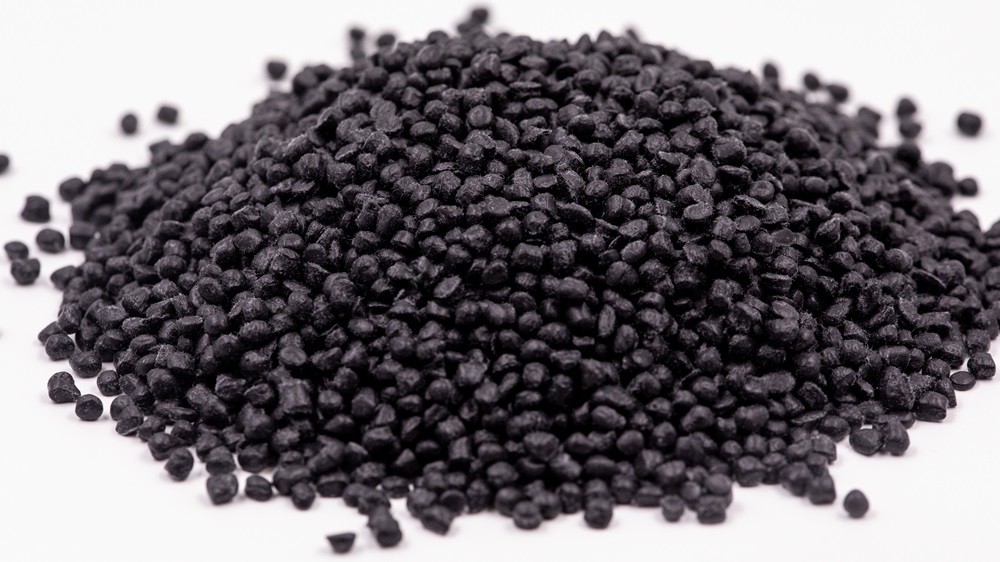

| Negara: | Granular | Keuntungan: | Ketahanan aus yang sangat tinggi |
| Menyoroti: | Komposisi pemasangan listrik khusus,PT-201 senyawa pemasangan listrik,Komposisi pemasangan listrik tahan panas |
||
Komposisi pemasangan listrik khusus PT-201 untuk bagian tahan panas dari produk listrik
Karakteristik: Plastik memiliki tahan api yang baik, kinerja tahan panas yang sangat baik, kinerja listrik yang baik, kekakuan termal yang baik, penyerapan air yang kecil, produk stabilitas dimensi yang baik,Periode penyimpanan suhu kamar adalah 1 tahun.
Aplikasi:Terutama digunakan untuk bagian tahan panas dari produk listrik.
Data teknis:
|
Properti |
Satuan |
Standar pengujian |
PT-201 |
|
Kepadatan |
g/cm3 | GB/T1033 | 1.75-2.0 |
|
Penyerapan air |
% | GB/T1034 | ≤ 0.2 |
|
Penyusutan cetakan |
% | JB/T3958.2 | 0.10-0.50 |
|
Kekuatan benturan Charpy |
kJ/m2 | GB/T1043 | ≥ 100 |
|
Kekuatan benturan kerucut charpy |
kJ/m2 | GB/T1043 | ≥ 3.0 |
|
Kekuatan lentur |
MPa | GB/T9341 | ≥ 100 |
|
Resistensi permukaan |
Oh | GB/T1410 | ≥ 1010 |
|
Resistivitas volume |
Ohm | GB/T1410 | ≥ 109 |
|
Suhu defleksi |
°C | GB/T1634 | ≥210 |
|
Kemampuan terbakar |
Peringkat | GB/T11020 | V-0 |
|
Kekuatan dielektrik |
MV/m | GB/T1408 | ≥ 10 |
|
Kekuatan kompresi |
MPa | GB/T1041 | ≥ 180 |
PT-201Pengeborankondisi untuk injeksi (untukreferensi)
|
Parameter cetakan injeksi |
Satuan |
Jangkauan |
|||||
|
Suhu cetakan |
°C | 160 ¢ 180 | |||||
|
Suhu barel |
Zona pakan |
°C | 70 ¢ 90 | ||||
|
Zona nozel |
°C | 90 ¥ 110 | |||||
|
Tekanan suntikan |
MPa | 60 ¢ 100 | |||||
|
Waktu penyembuhan |
s/mm | 10 ¢ 20 | |||||
|
Parameter cetakan |
Satuan |
Jangkauan |
|||||
|
Suhu cetakan |
°C | 160 ¢ 180 | |||||
|
Tekanan |
MPa | 15 ¢ 20 | |||||
|
Waktu penyembuhan |
s/mm | 40 ¢ 60 | |||||
