| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Nomor model: | HH2686 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875KG/PALLET, 17.500KG/20GP |
| Waktu pengiriman: | 10 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, L/C, D/P |
| Menyediakan kemampuan: | 80.000 ton/tahun |
| Spesifikasi: | Penyembuhan hibrida | Nilai asam（mgKOH/g）: | 52,5～57 |
|---|---|---|---|
| Viskositas (130°c): | 3000～4500 | Perbandingan: | 60/40 |
| titik leleh (°C): | 93～103 | Properti: | Aliran Luar Biasa, Performa Anyaman Bagus |
| Menyoroti: | Resin Poliester Lapisan Serbuk Curing Cepat,Resin Poliester Lapisan Serbuk 60/40 Hibrida |
||
60/40 Resin Epoksi Poliester untuk Pelapis Serbuk Hibrida Cepat Kering
◇ Pendahuluan:
HH2686 adalah resin poliester karboksil yang dirancang untuk pelapis bubuk hibrida 60/40.
Apa yang disebut sifat meratakan lapisan mengacu pada keadaan lapisan film yang halus dan halus setelah lapisan diterapkan.Permukaan dengan sifat perataan yang baik seharusnya tidak memiliki penyimpangan seperti kulit jeruk, bekas kuas, riak, dan lubang susut.
Faktor-faktor yang mempengaruhi leveling lapisan bubuk terutama mencakup tiga aspek:
1. Aditif perata: Tambahkan aditif perata yang sesuai ke formula pelapis bubuk.Ketika lapisan bubuk dilelehkan, aditif ini dapat dengan cepat mengurangi tegangan permukaan lapisan, mendorong aliran lapisan yang cepat sebelum pengawetan dan pembentukan film, menghilangkan atau mengurangi cacat permukaan oranye seperti kulit, bekas kuas, riak, lubang susut, dll.
2. Viskositas lelehan pelapis serbuk: Untuk pelapis serbuk termoset, dalam proses aliran lelehan, bersama dengan reaksi pengikatan silang, semakin tinggi suhu, semakin cepat reaksi pengawetan, semakin cepat viskositas sistem naik, semakin pendek waktu aliran, semakin cepat leveling Sex dibatasi.Oleh karena itu, viskositas lelehan pelapis bubuk tidak dapat secara akurat mencerminkan sifat perataan akhir dari film pelapis, dan efek dari proses pemanggangan, laju pemanasan, suhu curing ikatan silang, dll. Pada sifat perataan film pelapis harus dipertimbangkan di waktu yang sama.
3. Proses pemanggangan: Ada proses pemanasan selama pemanggangan setelah pelapisan bubuk diterapkan, dan laju pemanasan berdampak besar pada perataan lapisan;di bawah tingkat pemanasan yang berbeda, viskositas dinamis berubah dengan suhu.Kecenderungannya pada dasarnya sama, yaitu mula-mula Viskositas menurun dengan kenaikan suhu dan mencapai nilai minimum, kemudian viskositas meningkat dengan kenaikan suhu, yang disebabkan oleh reaksi pengikatan silang.Lebih penting lagi, semakin cepat laju pemanasan, semakin kecil nilai viskositas minimum, dan semakin tinggi suhu yang sesuai, semakin baik penyembuhan film pelapis dan semakin baik perataan film pelapis.
◇ Fitur dasar:
Leveling yang luar biasa
Sifat mekanik yang luar biasa
Ketahanan kimia yang baik
Stabilitas penyimpanan yang baik
◇Spesifikasi:

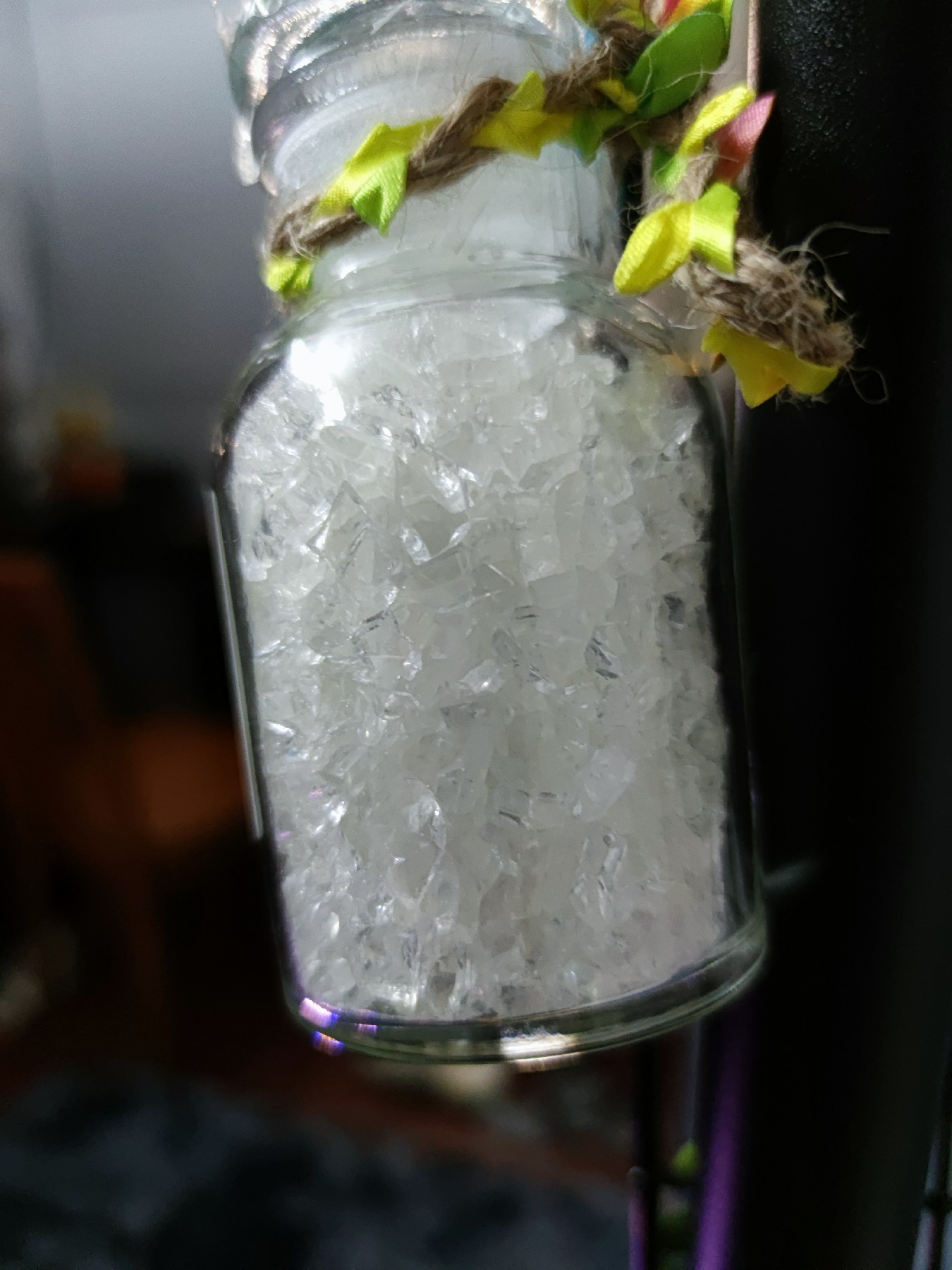

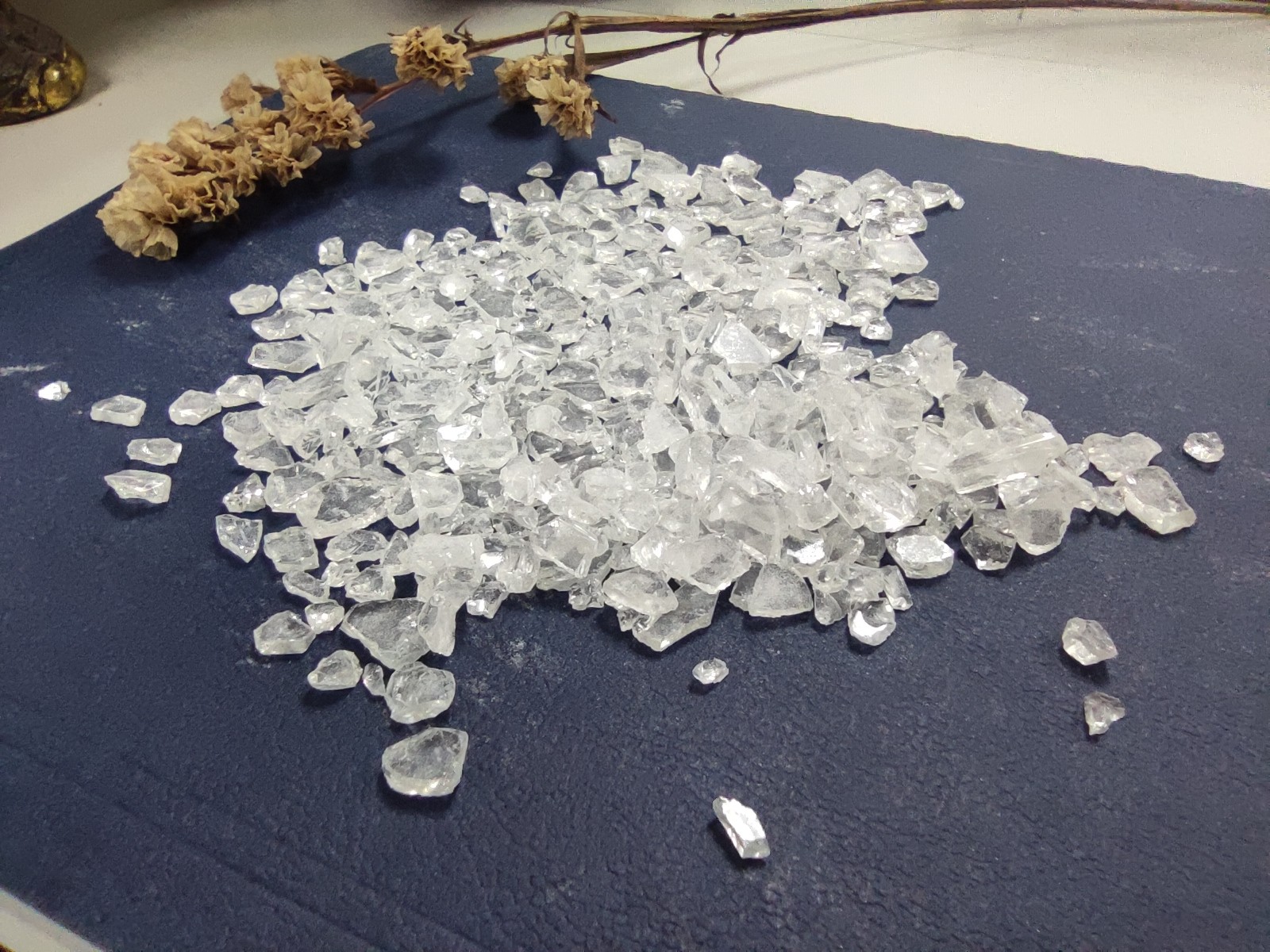

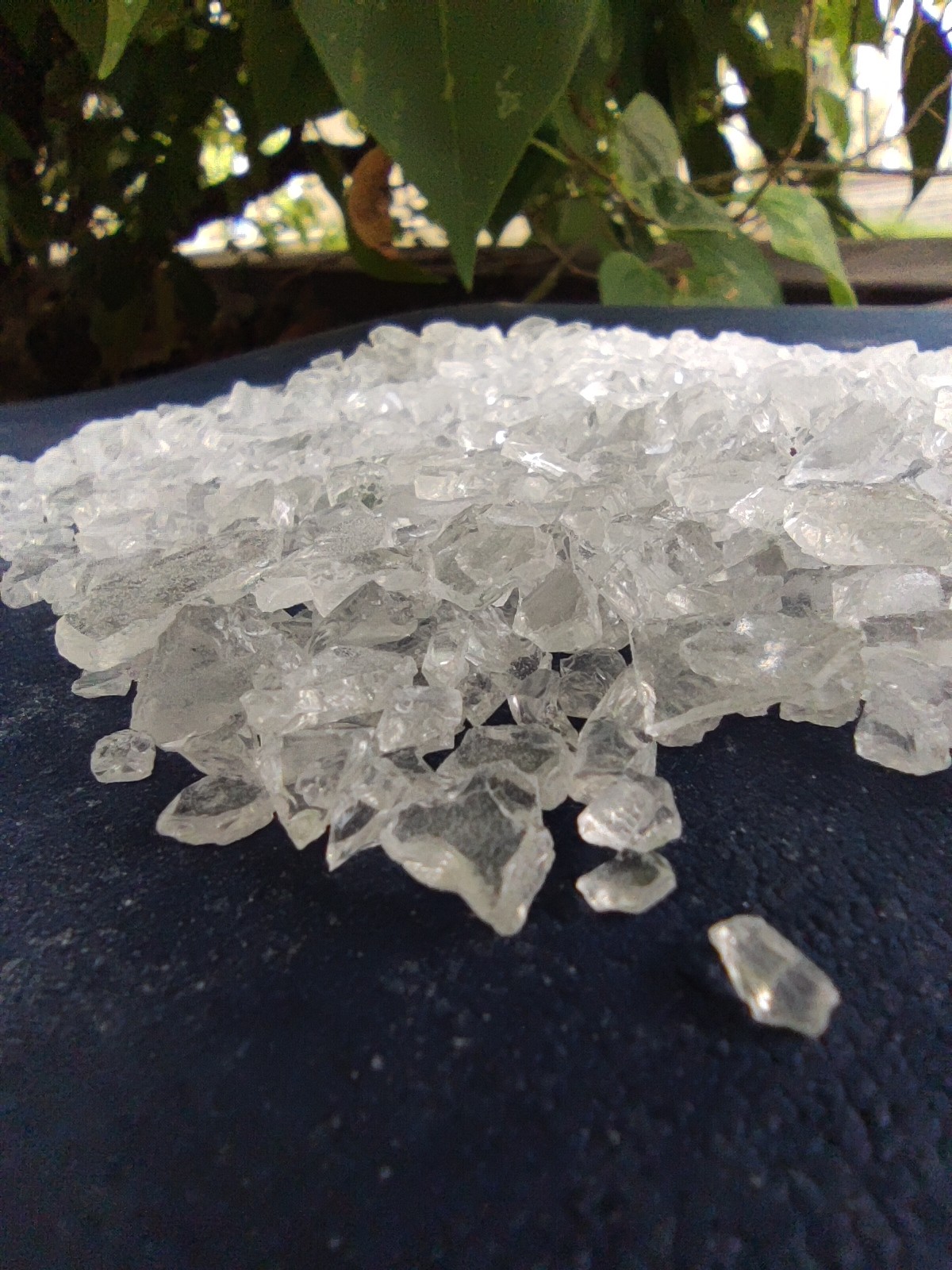

| Penampilan | Serpihan Transparan Putih atau Kuning Muda |
| Warna (50% DMF) | maks:3 |
| Bilangan Asam (mgKOH/g) | 52,5～57 |
| Titik Pelunakan (℃) | 93～103 |
| Suhu Transisi Kaca.( ℃) | ～55 |
| Viskositas leleh (ICI, mPa·s/200℃) | 3000～4500 |
| Reaktivitas pada 180 ℃ (s, 40% Epoxy) | 170～300 |
| Persyaratan Penyembuhan | 180℃×15 menit atau 200℃×10 menit |
| Kemasan | Tas PE, Berat Bersih 25kg±0,1kg/tas |
◇Merekomendasikan Formulasi:
| Bahan | HH2686 | E12 | Pengisi ＆ Pigmen | Penyamarataan | Bensin | 701 |
| Rumus | 360 | 240 | 383 | 8 | 4 | 5 |
◇ Kondisi Ekstrusi:
Extruder dua sekrup
Zona I: 90～110℃ Zona II: 110～120℃
Kecepatan Revolusi: 500～1200rpm
Kehalusan Serbuk: ＜100μm
◇ Kondisi Aplikasi:
Penyemprotan elektrostatik dengan: 40～70KV
Ketebalan film pelapis: 50～70μm
Baja cold-rolled yang diturunkan kadarnya: 0,5 mm
◇ Properti Film:
| Waktu Gel (180 ℃, dtk) | 220~320 |
| Aliran Horizontal (180 ℃, mm) | 28~30 |
| Mengkilap (60°) | ≥90% |
| Membungkuk (φ1mm) | Lulus |
| Perekat (1mm, kelas) | 0 |
| Kekerasan Pensil | ≥1H |
| Dampak (50kg·cm) | Lulus |
◇Kode Lainnya:
| Kode | Perbandingan | Menyembuhkan Siklus | AV (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| HH2682 | 60/40 | 180 ℃ * 10 menit | 47~55 | 2500~4500 | ~56 | 150-250 | Untuk formulasi penyembuhan cepat.Tg tinggi, aliran yang sangat baik dan sifat mekanik yang baik. |
| HH2683 | 60/40 | 180 ℃ * 15 menit | 47~55 | 2500~3500 | ~54 | 90-150 | Resin tujuan umum dengan aliran yang baik, ketahanan kimia yang baik, dan sifat mekanik. |
| HH2683B | 60/40 | 180 ℃ * 15 menit | 47~55 | 2500~3500 | ~54 | 120-180 | Versi non-timah dari HH2683. |
| HH2685 | 60/40 | 180 ℃ * 20 menit | 47~55 | 2500~3500 | ~58 | 200-300 | Aliran luar biasa, kilap tinggi.Cocok untuk pelapis bubuk hub roda paduan. |
| HH2608 | 60/40 | 200 ℃ * 15 menit | 50~60 | 2500~4500 | ~55 | 250-450 | Aliran luar biasa, gloss tinggi, sifat mekanik yang sangat baik. |
| HH2686P | 60/40 | 200 ℃ * 10 menit | 50~60 | 2500~4500 | ~55 | 240-360 | Resin tujuan umum.Aliran luar biasa dan kemampuan anti-interferensi yang kuat.Keseimbangan properti yang baik.Cocok untuk lapisan bubuk matt. |
| HH2687 | 60/40 | 200 ℃ * 10 menit | 51~66 | 3000~5000 | ~60 | 200-300 | Tg tinggi, aliran luar biasa, sifat mekanik bagus. |
Perkataan:semua resin poliester dapat disesuaikanBukan timah(A) ,kompor anti gas(G),pistol tribo(T) dananti berbunga(F)
◎Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), sebuah perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang ditularkan melalui air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Kami telah memperoleh sertifikasi ISO9001 dan ISO14000, ISO18001, RoHS, UL dan Sertifikat QUALICOAT.Karena kualitas yang sangat baik dan stabil, produk kami selalu menikmati reputasi tinggi di dalam dan luar negeri, dan dijual ke lebih dari 30 negara.
Cabang resin poliester didirikan pada tahun 2000, sekarang ada dua pabrik (pabrik DongGuan dan Pabrik TaiXing) dengan kapasitas produksi tahunan lebih dari 80.000 ton, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir tahun 2020, membuka jalan menuju pengembangan diversifikasi global.Klien kami meliputi banyak produsen bubuk papan atas di dunia seperti AKZO, PPG, TIGER, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, dll.
Kami tak henti-hentinya berpegang pada prinsip bisnis "Kualitas adalah kehidupan, mematuhi teknologi kelas satu, kualitas kelas satu, biaya kelas satu, dan merek kelas satu".Kami ingin memberikan satu set lengkap layanan dan solusi untuk pelanggan domestik dan luar negeri dan ingin maju ke masa depan yang cemerlang bersama Anda bersama.
