| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH8081 & NH8505 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 Hari Kerja |
| Syarat-syarat pembayaran: | L/C, D/P, D/A, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| tipe produk: | Resin Poliester pencampuran kering | Perbandingan: | 90/10 & 95/5 |
|---|---|---|---|
| Jenis sembuh: | Jenis Poliester / TGIC | Waktu Sembuh: | 200℃×10 menit |
| Bilangan Asam (mgKOH/g): | 49～55 & 19～24 | Suhu Transisi Kaca ( ): | ~67 & ~62 |
| Properti: | Leveling Luar Biasa dengan Lapisan Halus | Aplikasi: | Untuk Pelapis Serbuk Semi-gloss Luar Ruangan |
| Menyoroti: | TGIC Blended Polyester Resin,Powder Coating Blended Polyester Resin |
||
Resin Poliester Campurandengan Leveling Luar BiasauntukTGIC P luar ruanganowderCoatings
pengantar
N8081 dan NH8505 masing-masing adalah resin poliester dengan nilai asam tinggi dan rendah, yang digunakan dalam sistem pelapisan bubuk poliester/TGIC.Menggunakan N8081 dan NH8505 untuk membuat bubuk masing-masing dan kemudian pencampuran kering untuk membuat lapisan bubuk semi-gloss luar ruangan.
Sejak diperkenalkan pada tahun 1970-an, powder coating 100% solid karena tidak mengandung pelarut organik.Dibandingkan dengan pelapis konvensional, pelapis bubuk memiliki keunggulan tanpa polusi, penghematan energi dan sumber daya, kekuatan mekanik yang tinggi dari film pelapis, dan daur ulang lengkap dari pelapis berlebih, dll. Keuntungannya, semakin banyak digunakan dalam pelapisan peralatan rumah tangga, industri otomotif, peralatan kantor, bahan logam, bangunan luar ruangan, dan cangkang lainnya.Karena persyaratan pelanggan untuk pelapis bubuk semakin tinggi, pelapis bubuk matte banyak digunakan di industri sebagai variasi dengan sifat dekoratif yang lebih baik.Saat ini, di bidang pelapis bubuk anyaman, anyaman terutama dicapai dengan menambahkan bahan anyaman fisik atau kimia, dan untuk mendapatkan kilap yang lebih rendah, seringkali perlu menambahkan bahan anyaman dalam jumlah yang lebih besar.Penambahan sejumlah besar bahan anyaman sangat meningkatkan kinerja anyaman dari lapisan bubuk tetapi juga mengurangi sifat lain dari lapisan tersebut.
Metode anyaman pencampuran kering adalah metode anyaman yang muncul dalam beberapa tahun terakhir.Ketika pelapis bubuk dengan kecepatan curing yang berbeda dicampur dengan metode pencampuran kering, kilap dari film pelapis yang dihasilkan akan berkurang secara signifikan, yang akan memainkan efek anyaman.Dengan cara ini, penambahan bahan anyaman dihindari, yang tidak hanya mengurangi biaya tetapi juga memecahkan masalah penyamarataan lapisan yang buruk.
Fitur dasar
Perataan yang sangat baik dan lapisan halus
Sifat mekanik yang baik dan tahan cuaca
Merekomendasikan Formulasi:
| Perumusan | NH8081 | NH8505 | TGIC | R930 | BaSO4 (44HB) | PV-88 | benzoin |
| Saya | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| II | — | 285 | 14.2 | 75 | 125 | 3 |
1.5 |
| Perumusan | NH8081 | NH8505 | TGIC | R930 | PV-88 | benzoin |
| Saya | 270 | — | 30 | 150 | 3 | 1.5 |
| II | — | 285 | 14.2 | 150 | 3 |
1.5 |
spesifikasi Saya
| item | NH8081 | NH8505 |

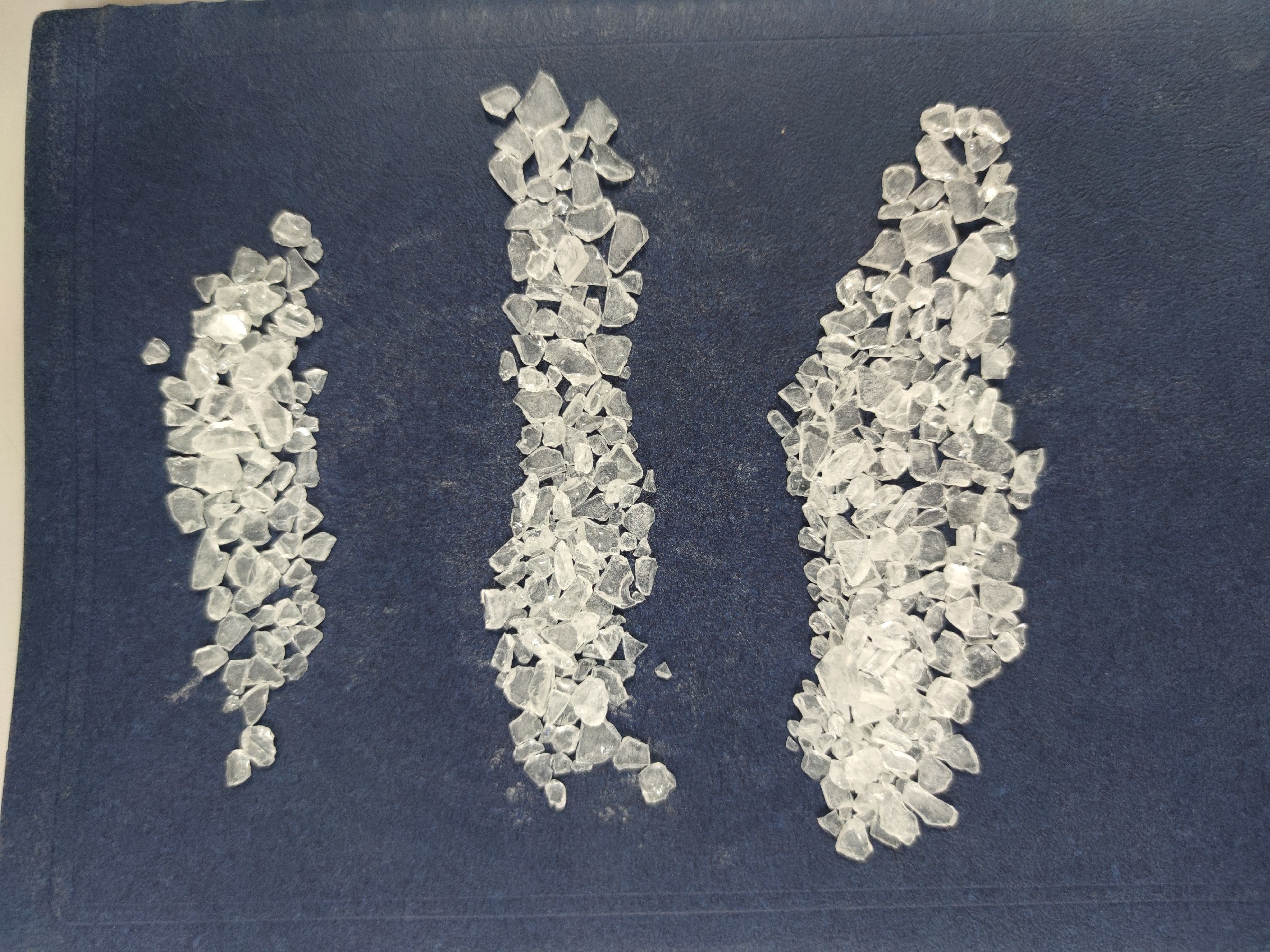

| Penampilan | Serpihan kuning pucat | Serpihan kuning pucat |
| Bilangan Asam (mgKOH/g) | 49～55 | 19～24 |
| Titik Pelunakan (℃) | 105～115 | 103～113 |
| Suhu Transisi Kaca(℃) | 67 | 62 |
| Viskositas Peleburan (ICI, mPa·s) | 7000-9500 | 5300-6300 |
| Reaktivitas s (180℃, 10,5% TGIC) | 50-100 | 250-360 |
| Persyaratan Penyembuhan | 200℃×10 menit | |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas | |
Spesifikasi II
| Kondisi Ekstrusi | Extruder dua sekrup | 110～120℃ |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Ekstrusi NH8081 dan NH8505 masing-masing sesuai dengan formula, dan campur dan hancurkan dengan perbandingan 1:1 untuk membuat bubuk. | ||
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Kilap (60 °) |
35% |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| Kekerasan pensil | H | |
| Dampak (50cm) | Lulus | |
Kode Lainnya
| Kode | Perbandingan | Siklus Penyembuhan | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH8081 | 90/10 | 200℃*10 menit | 49~55 | 7000~9500 | ~67 | 50-100 | Campuran kering untuk lapisan bubuk gloss 25-35% dengan daya tahan luar ruangan yang baik dan stabilitas penyimpanan. |
| NH8588 | 95/5 | 200℃*10 menit | 19~24 | 6000~9000 | ~64 | 430-580 | |
| NH8506 | 95/5 | 200℃*10 menit | 22~25 | 7600~8600 | ~58 | 150-270 | Dicampur kering dengan NH8081.Daya tahan dan aliran luar yang baik, sifat mekanik yang luar biasa, dan ketahanan air mendidih yang sangat baik. |
| NH8586 | 95/5 | 200℃*10 menit | 21~25 |
6500~7300 (220℃) |
~69 | 120-220 |
Dicampur kering dengan NH8081, tahan cuaca yang baik dan ketahanan air mendidih yang sangat baik. |
| NH8001 | 90/10 | 200℃*10 menit | 48~54 | 2700~4300 | ~62 | 50-110 |
Campuran kering untuk lapisan bubuk gloss 25-40%; Sangat baik anti-menguning, aliran yang baik. |
| NH8505 | 95/5 | 200℃*10 menit | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10 menit | 48~54 | 4000~6000 | ~68 | 60-120 | Campuran kering untuk pelapis bubuk kilap rendah, cocok untuk pelapis bubuk cetak perpindahan panas dengan daya tahan luar ruangan yang baik dan sifat mekanik yang sangat baik. |
| NH8606 | 96/4 | 200℃*10 menit | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10 menit | 49~55 | 3500~6500 | ~61 | 50-150 | Campuran kering untuk lapisan bubuk kilap rendah dengan fleksibilitas yang baik dan ketahanan benturan yang tinggi. |
| NH8507 | 95/5 | 200℃*10 menit | 21~25 | 7500~10500 | ~62 | 200-400 |
Catatan:Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Kami telah memperoleh sertifikasi ISO9001 dan ISO14000, ISO18001, RoHS, UL dan QUALICOAT.Karena kualitas yang sangat baik dan stabil, produk kami selalu menikmati reputasi tinggi di rumah dan di luar negeri, dan dijual ke lebih dari 30 negara.
Cabang resin poliester didirikan pada tahun 2000, sekarang ada dua pabrik (pabrik DongGuan dan Pabrik TaiXing) dengan kapasitas produksi tahunan lebih dari 80.000 ton, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir 2020, membuka jalan menuju pengembangan diversifikasi global.Klien kami mencakup banyak produsen bubuk papan atas di dunia seperti AKZO, PPG, TIGER, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, dll.
Kami tak henti-hentinya berpegang pada prinsip bisnis "Kualitas adalah kehidupan, mematuhi teknologi kelas satu, kualitas kelas satu, biaya kelas satu dan merek kelas satu".Kami ingin memberikan satu set lengkap layanan dan solusi untuk pelanggan domestik dan luar negeri dan ingin maju ke masa depan yang cemerlang bersama Anda.
