| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | 6002 & 6006 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 Hari Kerja |
| Syarat-syarat pembayaran: | L/C, D/P, D/A, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| tipe produk: | Resin Poliester Campuran Kering | Perbandingan: | 90/10 & 96/4 |
|---|---|---|---|
| Jenis pengawetan:: | Sistem Penyembuhan TGIC | Waktu penyembuhan: | 200℃×10 menit |
| Bilangan Asam (mgKOH/g): | 55～65 & 18～23 | Suhu Transisi Kaca ( ): | ~67 & ~60 |
| Properti: | Leveling dan Ketahanan Pelapukan yang Baik | Aplikasi: | Untuk Lapisan Serbuk Poliester / TGIC Semi-gloss Luar Ruangan |
| Menyoroti: | Resin Poliester Campuran Semi Gloss Luar Ruangan,Resin Poliester Campuran TGIC |
||
Resin Poliester Campuran dengan Leveling Yang Baik untukHAIluar ruanganSemi-kilap TGIC PowderPelapisan
pengantar
6002 dan 6006 masing-masing adalah resin poliester dengan nilai asam tinggi dan rendah, yang digunakan dalam sistem pelapisan bubuk poliester/TGIC.Menggunakan 6002 dan 6006 untuk membuat bubuk masing-masing dan kemudian pencampuran kering untuk membuat lapisan bubuk semi-gloss luar ruangan.
Karena keunggulannya tanpa polusi, hemat energi, dan emisi VOC mendekati nol, pelapis bubuk telah mencapai perkembangan pesat di seluruh dunia, dengan output 1,6 juta ton pada tahun 2017. Saat ini, pelapis bubuk termoset domestik terutama dibagi menjadi dalam ruangan pelapis bubuk dan pelapis bubuk luar ruangan, di mana pelapis bubuk dalam ruangan terutama adalah pelapis bubuk resin epoksi, sedangkan pelapis bubuk luar ruangan dapat disembuhkan dengan TGIC dan Primid.Ketika TGIC digunakan untuk menyembuhkan pelapis bubuk karena tidak ada produk sampingan molekuler kecil yang terbentuk selama pemanggangan dan pengawetan, permukaan pelapis tidak rentan terhadap rongga susut, lubang kecil, dan masalah lainnya, dan kejernihan permukaan dan kilapnya tinggi.
Meskipun powder coating high-gloss mendominasi pasar, ada peningkatan permintaan untuk produk semi-gloss, low-gloss, dan matt.Saat ini, persiapan lapisan bubuk semi-gloss dan low-gloss lainnya terutama dapat mengadopsi metode fisik dan metode kimia.Metode umum termasuk menambahkan bahan anyaman, anyaman pencampuran kering, dan anyaman co-ekstrusi.Penambahan bahan anyaman terutama untuk menambahkan resin seperti asam akrilik ke resin poliester, yang menyebabkan pemisahan dua fase dan mengurangi kilap.Karena penambahan resin akan menyebabkan sifat mekanik sistem menurun dan biaya meningkat secara signifikan, resin ini kurang digunakan dalam pelapis bubuk luar ruangan.Anyaman co-ekstrusi terutama menyiapkan resin dan bahan pengawet dengan nilai asam tinggi dan rendah ke dalam lapisan bubuk anyaman dengan ekstrusi sekrup.Selama penggunaan, ada fenomena kilap yang tidak stabil, dan aplikasi pasarnya juga lebih sedikit.Oleh karena itu, pelapis bubuk luar ruangan saat ini terutama diwujudkan dengan pencampuran dan anyaman kering.
Fitur dasar
kilap rendah
Ketahanan cuaca yang baik
Leveling yang bagus
Sifat mekanik yang baik
Merekomendasikan Formulasi:
| Perumusan | 6002 | 6006 | TGIC | TiO2 R930 | BaSO4 44HB |
PV-88 |
benzoin |
| Saya | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1.5 |
spesifikasi Saya
| item | 6002 | 6006 |

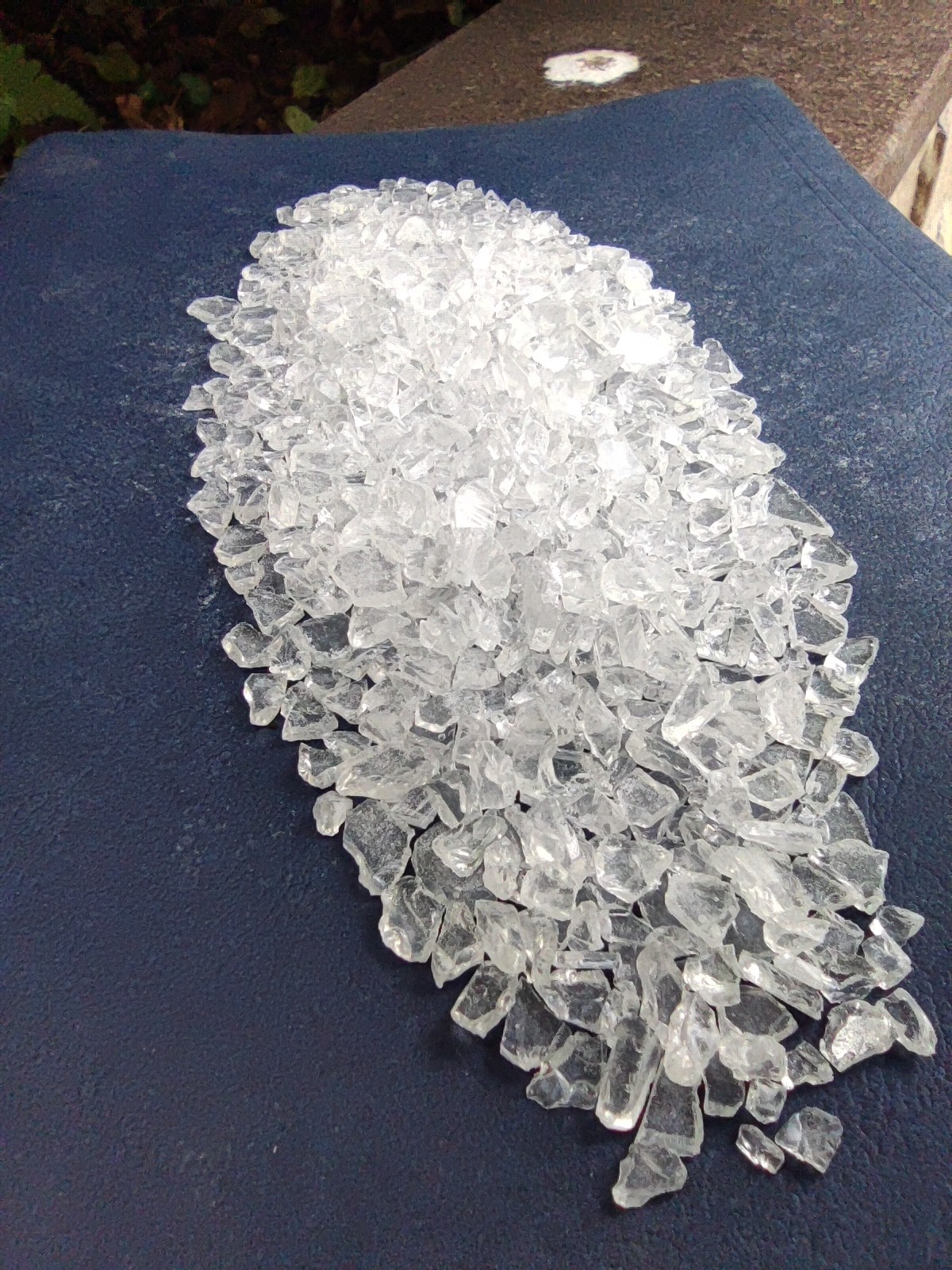

| Penampilan | Serpihan kuning pucat | Serpihan kuning pucat |
| Bilangan Asam (mgKOH/g) | 55～65 | 18～23 |
| Titik Pelunakan (℃) | 105～115 | 103～113 |
| Suhu Transisi Kaca(℃) | 67 | 60 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 3800-5500 | 4500-6500 |
| Reaktivitas s (180℃, TGIC) | 30-130 | 500-900 |
| Persyaratan Penyembuhan | 200℃×10 menit | |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas | |
Spesifikasi II
| Kondisi Ekstrusi | Extruder dua sekrup | 110～120℃ |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Ekstrusi 6002 dan 6006 masing-masing sesuai dengan formula, dan campur dan haluskan dengan perbandingan 1:1 untuk membuat bubuk. | ||
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Kilap (60 °) | 25% |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| Kekerasan pensil | 1H | |
| Dampak (50cm) | lulus langsung | |
Kode Lainnya
| Kode | Perbandingan | Siklus Penyembuhan | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH6083 | 90/10 | 180℃*10 menit | 80~90 | 1500~3500 | ~58 | 30-90 | resin penyembuhan cepat.Untuk formulasi matt sekali pakai. |
| NH6685 | 96/4 | 180℃*10 menit | 19~24 | 4800~6400 | ~57 | 220-280 | |
| NH6381 | 93/7 | 180℃*10 menit | 47~54 | 3800~4800 | ~60 | 60-120 | Campuran kering untuk pelapis bubuk kilap rendah dengan sifat mekanik dan aliran yang baik. |
| NH6688 | 96/4 | 180℃*15 menit | 19~24 | 4800~6400 | ~56 | 220-280 | |
| NH6161 | 91/9 | 160℃*15 menit | 68~76 | 2500~4500 | ~59 | 50-150 | Resin panggang rendah.Campuran kering untuk pelapis bubuk kilap rendah, dengan sifat mekanik dan aliran yang baik. |
| NH6687 | 96/4 | 160℃*15 menit | 24~29 | 4000~6500 | ~56 | 160-260 |
Catatan:Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Kami telah memperoleh sertifikasi ISO9001 dan ISO14000, ISO18001, RoHS, UL dan QUALICOAT.Karena kualitas yang sangat baik dan stabil, produk kami selalu menikmati reputasi tinggi di rumah dan di luar negeri, dan dijual ke lebih dari 30 negara.
Cabang resin poliester didirikan pada tahun 2000, sekarang ada dua pabrik (pabrik DongGuan dan Pabrik TaiXing) dengan kapasitas produksi tahunan lebih dari 80.000 ton, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir 2020, membuka jalan menuju pengembangan diversifikasi global.Klien kami mencakup banyak produsen bubuk papan atas di dunia seperti AKZO, PPG, TIGER, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, dll.
Kami tak henti-hentinya berpegang pada prinsip bisnis "Kualitas adalah kehidupan, mematuhi teknologi kelas satu, kualitas kelas satu, biaya kelas satu dan merek kelas satu".Kami ingin memberikan satu set lengkap layanan dan solusi untuk pelanggan domestik dan luar negeri dan ingin maju ke masa depan yang cemerlang bersama Anda.
