| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Nomor model: | NH6688A |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Rasio Penyembuhan: | 96/4 Jenis Perawatan HAA | Kondisi Penyembuhan: | 180℃×15 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 19-24 | Viskositas (200℃, mPa·s): | 4800～6400 |
| Titik Pelunakan: | 100～110℃ | Suhu Transisi Kaca ( ): | 58℃ |
| Properti: | Sifat Mekanik yang Sangat Baik | Aplikasi: | Untuk sistem HAA pencampuran kering lapisan bubuk gloss rendah |
| Menyoroti: | 96/4 Resin Poliester Campuran Primid,Resin Poliester Campuran Gloss Rendah |
||
96:4 PrimaResin Poliester Campuranuntuk Pelapis Bubuk Gloss Rendah
Pengantar
NH6688A adalah NH6688 dengan formulasi TIN-FREE, ini adalah resin poliester karboksil jenuh untuk pelapis bubuk poliester/primid (96:4) gloss rendah dengan prosedur pencampuran kering.
Saat ini, pelapis bubuk untuk penggunaan di luar ruangan biasanya disembuhkan dengan TGIC.Namun, karena toksisitas fisiologis TGIC, telah dilarang oleh Uni Eropa dan tempat lain.Oleh karena itu, penggunaan HAA yang ramah lingkungan dan tidak beracun untuk menggantikan TGIC telah menjadi tren di industri powder coating.
Dengan perubahan konsep estetika masyarakat dan masalah polusi cahaya yang disebabkan oleh pelapis high-gloss, pelapis bubuk matte yang dapat menghasilkan efek permukaan lembut semakin banyak digunakan.
Metode anyaman campuran kering adalah metode yang umum digunakan untuk menyiapkan pelapis bubuk matte.Metode ini menggunakan poliester yang berbeda dengan perbedaan besar dalam reaktivitas selama proses pengawetan.Karena perbedaan reaktivitas, permukaan pelapis menghasilkan permukaan yang kasar secara mikroskopis untuk mencapai efek anyaman., dengan menggunakan metode ini, kilap 18-45 dapat diperoleh tanpa menambahkan asisten anyaman, dan biaya komprehensifnya rendah.
Fitur Dasar
Film kilap rendah
Sifat mekanik yang sangat baik
Leveling yang baik, stabilitas penyimpanan yang baik
Ketahanan kimia yang baik, anti-menguning halus
Merekomendasikan Formulasi:
| Perumusan | NH6381A | NH6688A | T-105 | Pengisi pigmen | Agen leveling | Benzion |
| Saya | 200 | — | 15 | 150 | 2.4 | 1.2 |
| II | — | 200 | 7.5 | 150 | 2.4 | 1.2 |
Spesifikasi:

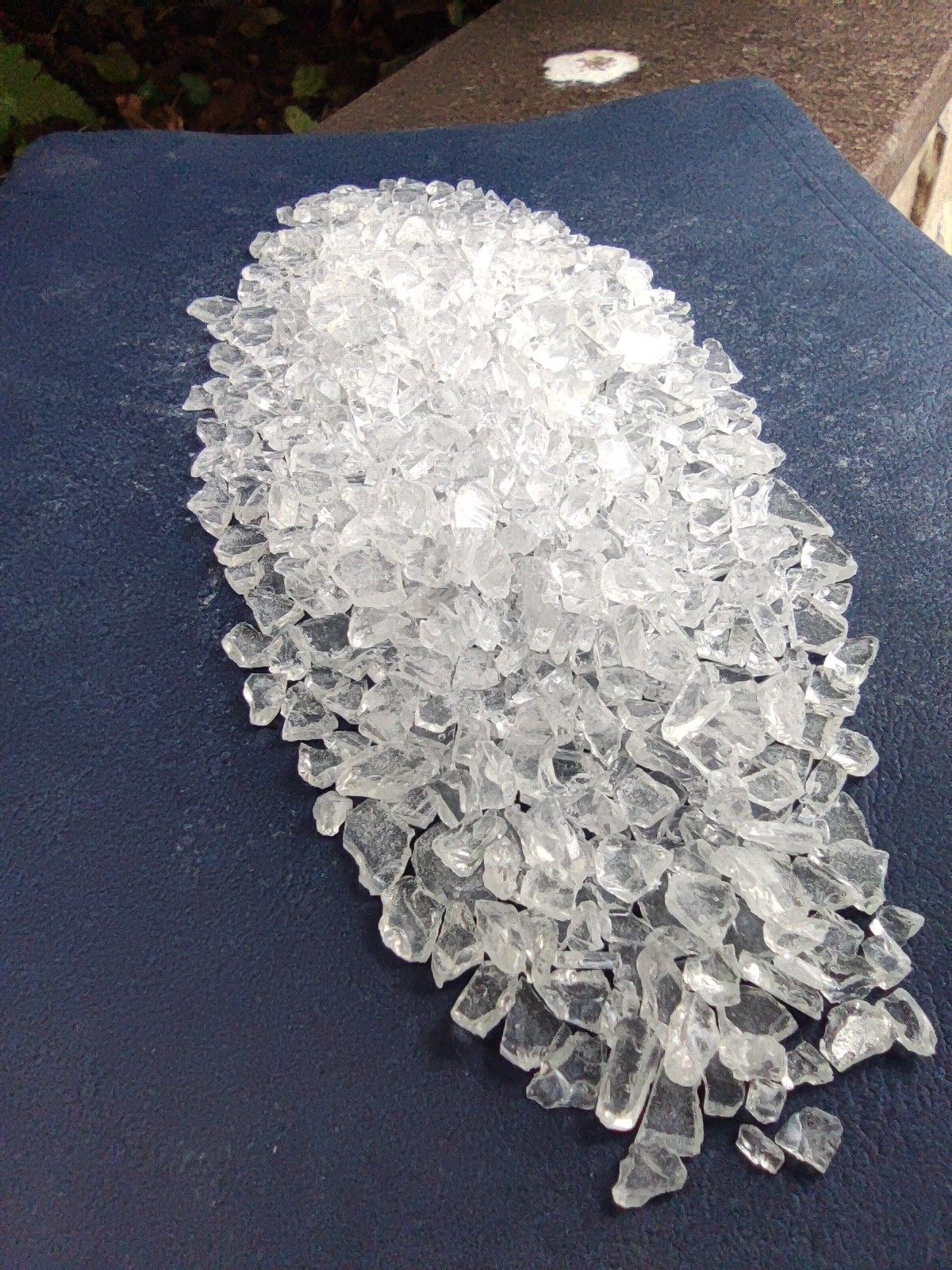

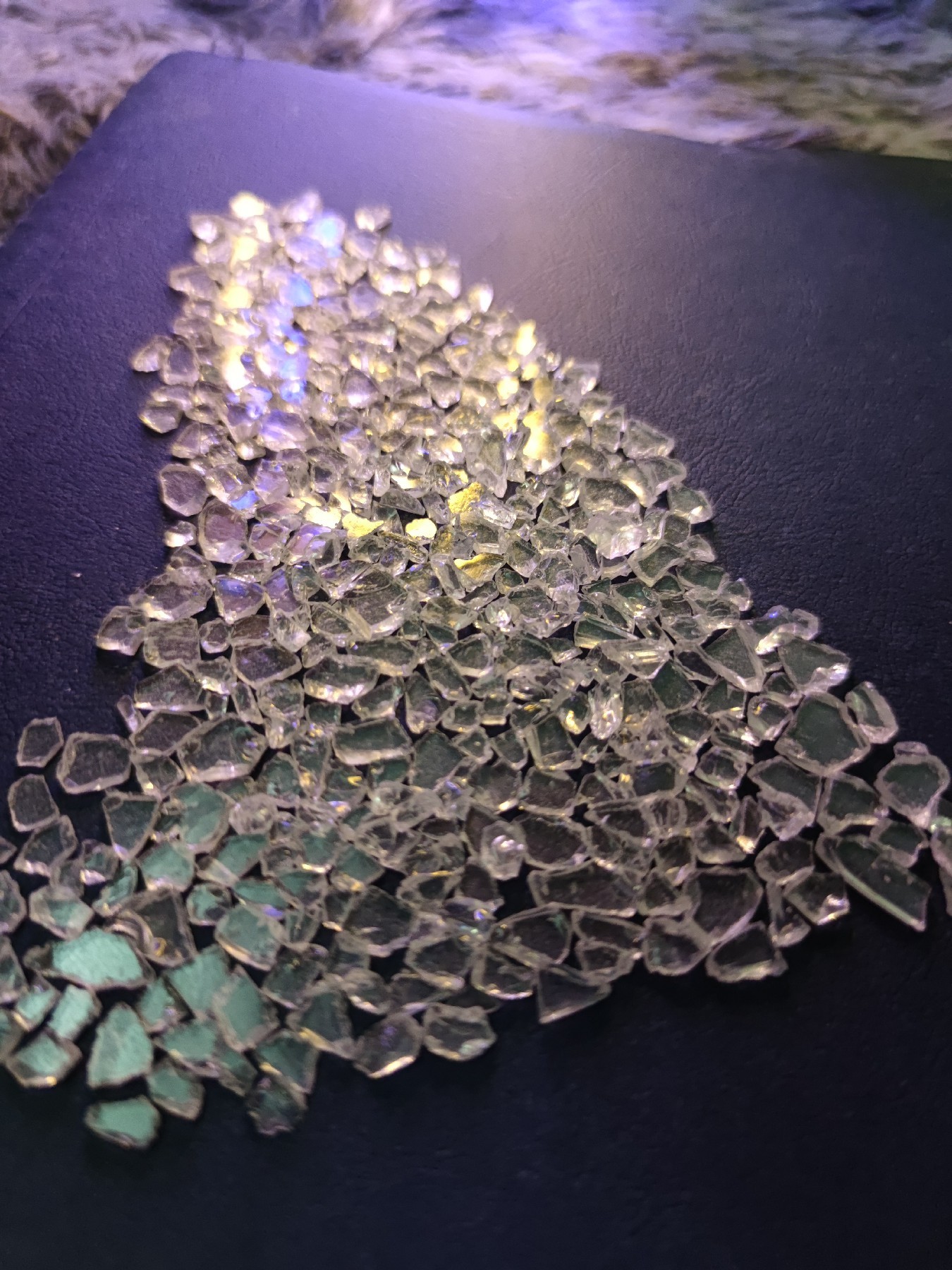

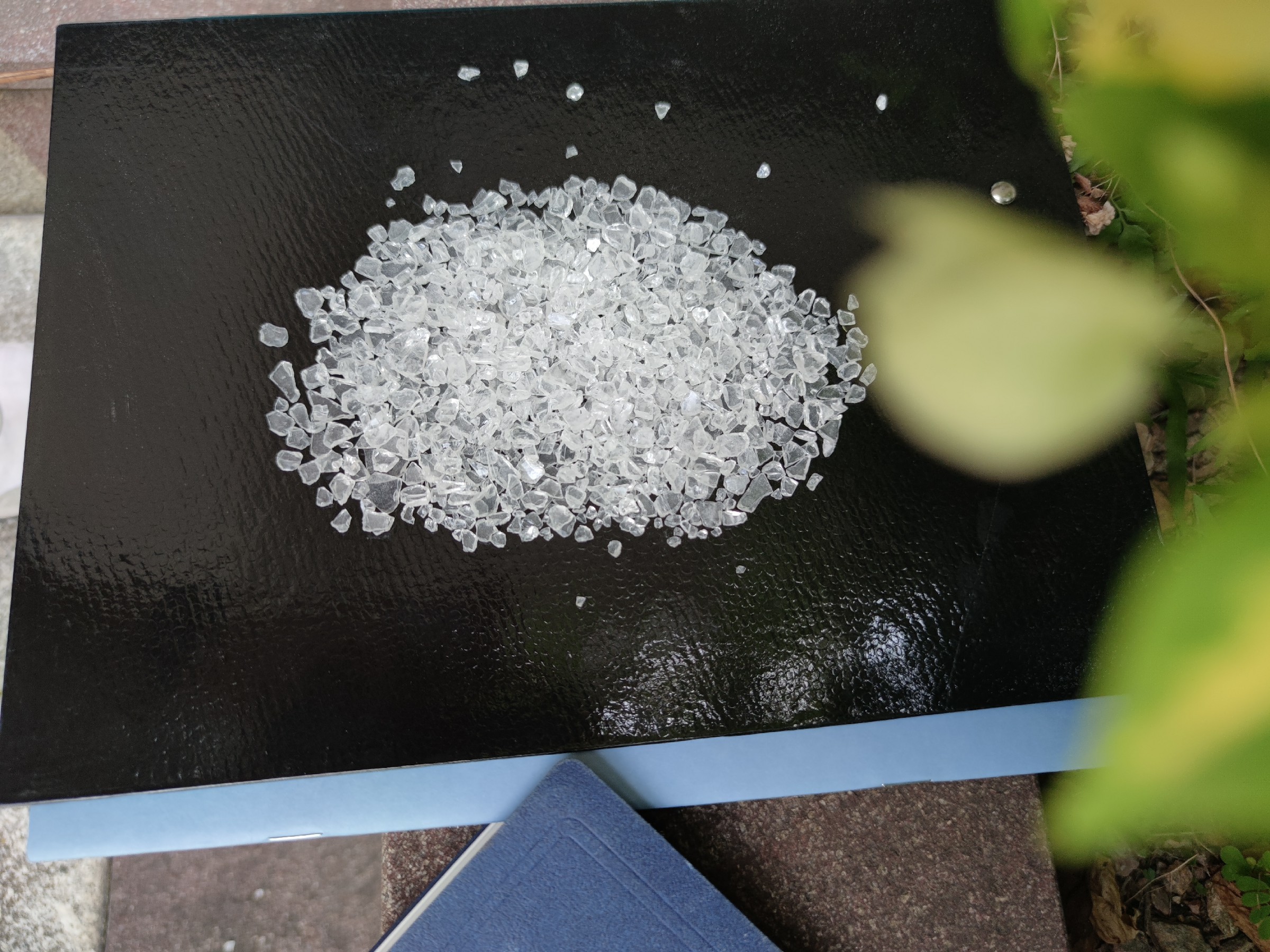

| Penampilan | Serpihan kuning pucat |
| Warna (50% DMF) | 3 |
| Nilai Asam (mgKOH/g) | 19～24 |
| Titik Pelunakan (℃) | 100～110 |
| Suhu Transisi Kaca(℃) | 58 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 4800～6400 |
| Reaktivitas pada 180℃ (s, 4% XL552) | 220～280 |
| Persyaratan Penyembuhan | 180℃×15 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II
| Kondisi Ekstrusi | Extruder dua sekrup | |
|
Zona I: 90～110℃ |
Zona II: 110～120℃ |
|
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
|
Blending Ekstrudat I dan II dengan perbandingan berat 1:1 sebelum digiling. |
||
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～80μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Kilap (60 °) |
40% |
|
Membungkuk (φ2mm) |
Lulus |
|
|
Perekat (1mm, kelas) |
0 | |
| Kekerasan pensil | 1H | |
|
Resistensi Dampak Langsung |
Lulus 50kg·cm |
|
Keterangan:
Semua resin poliester dapat disesuaikan untuk Non-timah (A), anti pembakar gas (G), senapan tribo (T) dan anti-mekar (F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Kami telah memperoleh sertifikasi ISO9001 dan ISO14000, ISO18001, RoHS, UL dan QUALICOAT.Karena kualitas yang sangat baik dan stabil, produk kami selalu menikmati reputasi tinggi di rumah dan di luar negeri, dan dijual ke lebih dari 30 negara.
Cabang resin poliester didirikan pada tahun 2000, sekarang ada dua pabrik (pabrik DongGuan dan Pabrik TaiXing) dengan kapasitas produksi tahunan lebih dari 80.000 ton, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir 2020, membuka jalan menuju pengembangan diversifikasi global.Klien kami mencakup banyak produsen bubuk papan atas di dunia seperti AKZO, PPG, TIGER, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, dll.
Kami tak henti-hentinya berpegang pada prinsip bisnis "Kualitas adalah kehidupan, mematuhi teknologi kelas satu, kualitas kelas satu, biaya kelas satu dan merek kelas satu".Kami ingin memberikan satu set lengkap layanan dan solusi untuk pelanggan domestik dan luar negeri dan ingin maju ke masa depan yang cemerlang bersama Anda.
