Low Curing 50:50 Polyester Epoxy Resin dengan Penampilan Papan Yang Baik
Pengantar
HH2535 adalah resin poliester jenuh karboksil yang diakhiri, yang terutama digunakan dalam sistem pelapisan serbuk poliester / epoksi.
Dalam beberapa tahun terakhir, pelapis bubuk telah berkembang pesat.Dibandingkan dengan pelapis cair tradisional, pelapis bubuk memiliki karakteristik hemat energi, perlindungan lingkungan dan kinerja komprehensif yang sangat baik.Saat ini, waktu pengawetan sebagian besar pelapis bubuk adalah sekitar 180-200 derajat Celcius.Dengan penguatan konsep penghematan energi dan perlindungan lingkungan di masyarakat saat ini, pelapisan bubuk pengawet suhu rendah adalah tren perkembangan.Selain itu, beberapa substrat peka panas, seperti MDF, juga peka terhadap suhu dan memerlukan pengeringan suhu rendah.
Bahan baku utama powder coating adalah resin poliester.Untuk mengurangi suhu pengawetan lapisan bubuk, terutama resin poliester dapat disembuhkan pada suhu rendah.Menurunkan suhu curing tentu membutuhkan reaktivitas resin yang tinggi, dan reaktivitas yang tinggi dapat memiliki dampak tertentu pada kinerja pelapisan.Sistem pelapisan bubuk yang ada terutama memiliki masalah berikut ketika digunakan untuk pengawetan suhu rendah.Di satu sisi, reaktivitas sistem tidak cukup, lapisan bubuk tidak dapat disembuhkan sepenuhnya, dan kinerja lapisan tidak ideal;untuk mencapai reaktivitas yang diperlukan untuk pengawetan suhu rendah, resin poliester sering kali memiliki viskositas leleh yang lebih tinggi dan reaktivitas yang lebih tinggi, dan pada kondisi suhu rendah tidak dapat diratakan secara memadai.Ini sangat mempengaruhi sifat dekoratif pelapis bubuk.
HH2535 sangat meningkatkan reaktivitas, dan pada saat yang sama memiliki tampilan papan dan kinerja degassing yang sangat baik.Ketika resin diaplikasikan pada powder coating, ia mencapai curing suhu rendah dengan sangat baik, coating memiliki daya rekat yang baik pada substrat, dan memiliki leveling dan stabilitas yang baik, dan ketahanan kimia, dirancang untuk substrat termosensitif.
Fitur Dasar
Dirancang untuk substrat termosensitif
Performa degassing yang luar biasa
Penampilan papan yang bagus.
Rekomendasi Formulasi:
| HH2535 | 014U Epoxy | TiO2 | 8000Ba | Agen leveling | benzoin | 701 |
| 150 | 150 | 102 | 90 | 4 | 2 | 2.5 |
Spesifikasi:

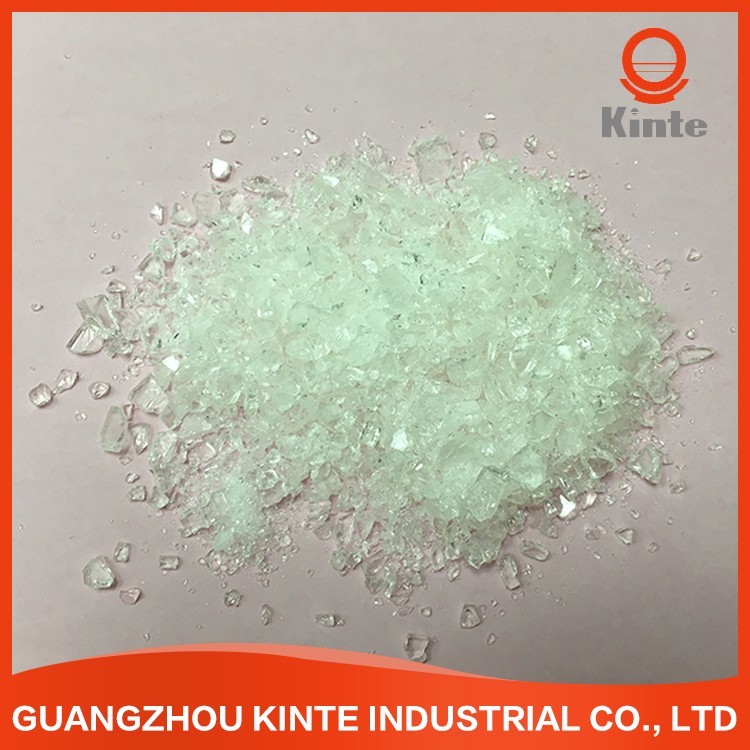

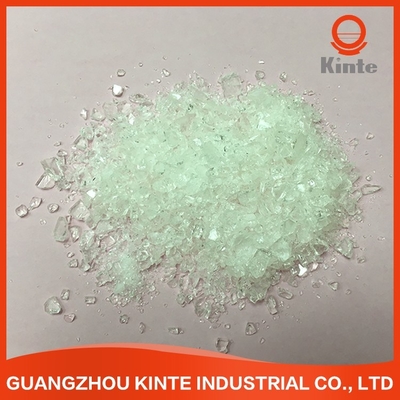

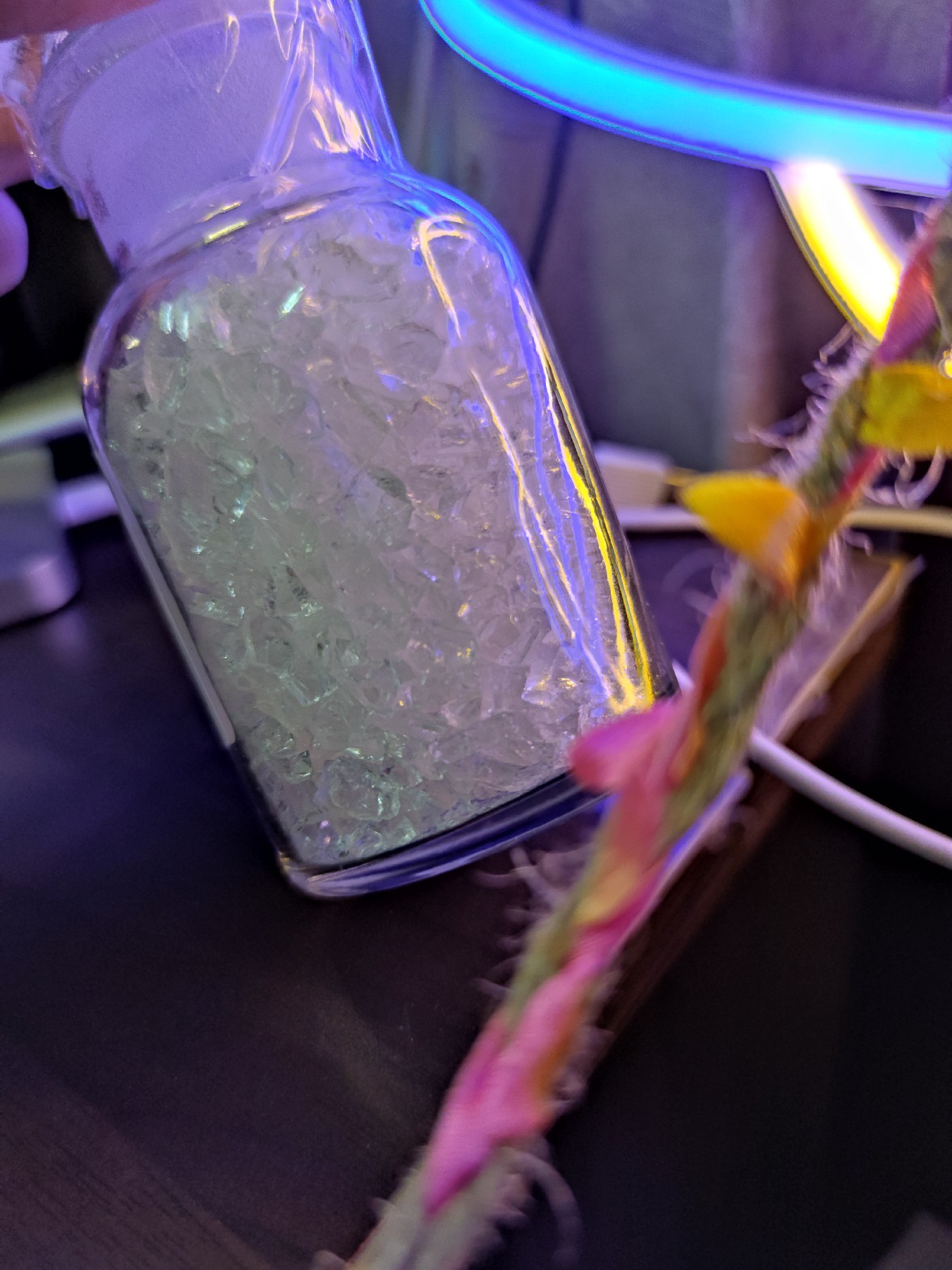

| Penampilan | Serpihan transparan putih atau kuning pucat |
| Nilai Asam (mgKOH/g) | 74～82 |
| Titik Pelunakan (℃) | 90～103 |
| Suhu Transisi Kaca(℃) | 52 |
| Viskositas Peleburan (200℃, ICI, mPa·s) | 500~1500 |
| Reaktivitas pada 180℃ (dtk, 50% 014U) | 80~150 |
| Persyaratan Penyembuhan | 130℃×15-20min atau inframerah menengah × 3min |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup |
| Suhu jaket | 110～120℃ |
| Kecepatan Revolusi | 500～1200rpm |
| Kehalusan bedak | 100μm |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～70μm |
| Baja canai dingin yang mengalami degreased | 0.5mm |
| Properti Film | Waktu Gel (180℃, detik) | 70~140 |
| Aliran Horizontal (180℃, mm) | 20~25 |
| Kilap (60 °) | 95% |
| Membungkuk (φ1mm) | 2T |
| Perekat (1mm, kelas) | 0 |
| Kekerasan pensil | 1H |
| Dampak (50cm) | +30,-20 |
Keterangan:
Semua resin poliester dapat disesuaikan untuk Non-timah (A), anti pembakar gas (G), senapan tribo (T) dan anti-mekar (F).
Kode Lainnya:
| Kode | Perbandingan | Siklus Penyembuhan | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH2533 | 50/50 | 130℃* 15-20 menit | 68~75 | 1500~3500 | ~54 | 30-110 | Suhu curing rendah, stabilitas penyimpanan yang sangat baik, ketahanan kimia yang sangat baik dan kinerja mekanik yang luar biasa. |
| NH2535 | 50/50 | 130 * 15-20 mnt atau inframerah menengah * 3 mnt | 74~82 | 500~1500 | ~52 | 80-150 | Performa degassing yang sangat baik dan tampilan papan yang bagus, dirancang untuk substrat termosensitif. |
| Resin MDF | 50/50 | 140℃×15-20min atau inframerah 3min | 68~75 | 500~2000 | ~50 | 60-100 | Leveling yang baik, sifat mekanik yang baik, stabilitas penyimpanan yang baik dan suhu curing yang rendah. |
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Kami telah memperoleh sertifikasi ISO9001 dan ISO14000, ISO18001, RoHS, UL dan QUALICOAT.Karena kualitas yang sangat baik dan stabil, produk kami selalu menikmati reputasi tinggi di rumah dan di luar negeri, dan dijual ke lebih dari 30 negara.
Cabang resin poliester didirikan pada tahun 2000, sekarang ada dua pabrik (pabrik DongGuan dan Pabrik TaiXing) dengan kapasitas produksi tahunan lebih dari 80.000 ton, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir 2020, membuka jalan menuju pengembangan diversifikasi global.Klien kami mencakup banyak produsen bubuk papan atas di dunia seperti AKZO, PPG, TIGER, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, dll.
Kami tak henti-hentinya berpegang pada prinsip bisnis "Kualitas adalah kehidupan, mematuhi teknologi kelas satu, kualitas kelas satu, biaya kelas satu dan merek kelas satu".Kami ingin memberikan satu set lengkap layanan dan solusi untuk pelanggan domestik dan luar negeri dan ingin maju ke masa depan yang cemerlang bersama Anda.
