| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH6688T |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Jenis sembuh: | Sistem Penyembuhan HAA 96/4 | Waktu Sembuh: | 180℃×15 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 19-24 | Viskositas (200℃, kerucut/pelat, mPa·s): | 5600±800 |
| Titik Pelunakan: | 100～110℃ | Suhu transisi gelas: | 58℃ |
| Properti: | Sifat Mekanik yang Sangat Baik | Aplikasi: | Untuk lapisan bubuk gloss rendah dengan pencampuran kering |
| Menyoroti: | Resin Poliester Jenuh Primid,Resin Poliester Jenuh Campuran Kering |
||
96:4 Resin Poliester Jenuh Primid Dicampur Kering untuk Pelapis Bubuk Gloss Rendah
pengantar
NH6688T adalah versi tipe pengisi daya tribo dari NH6688, adalah resin poliester karboksil jenuh untuk pelapis bubuk poliester/primid (96:4) gloss rendah dengan prosedur pencampuran kering.
Dengan keunggulan ekonomi, perlindungan lingkungan, efisiensi tinggi dan kinerja yang sangat baik, pelapis bubuk secara bertahap menggantikan pelapis berbasis pelarut organik, menjadi arah pengembangan penting dalam industri pelapis, dan telah mempertahankan tingkat pertumbuhan yang cepat.Baru-baru ini, konsumsi powder coating low-gloss tahan cuaca telah menunjukkan tren kenaikan yang besar.Di satu sisi, konsumen merasa bahwa cat high-gloss bright lebih reflektif setelah pembentukan film, yang berbahaya bagi mata manusia;di sisi lain, konsep estetika konsumen semakin condong ke casual, stylish dan personal.Ditambah dengan meningkatnya permintaan industri mobil dan peralatan rumah tangga di negara saya.Faktor-faktor ini telah menyebabkan peningkatan dramatis dalam permintaan untuk pelapis kilap rendah dengan penampilan yang lebih lembut.
Lapisan serbuk termoset poliester dapat dibagi menjadi tipe poliester murni dan tipe campuran sesuai dengan sistem pengawetan yang berbeda, di antaranya tipe campuran yang paling banyak digunakan.Jenis poliester murni terutama mencakup sistem poliester-TGIC dan sistem poliester-PRIMID, yang sebagian besar digunakan di luar ruangan;karena TGIC memiliki toksisitas tertentu dan mengiritasi kulit manusia, terutama di musim panas, operator preparasi powder coating sering memiliki alergi.Oleh karena itu, negara-negara seperti Eropa dan Amerika Serikat secara aktif mengembangkan alternatif untuk TGIC, di antaranya yang lebih berhasil adalah P-hidroksialkilamida.Keuntungan utama dari sistem pengawetan P-hidroksialkilamida dibandingkan dengan TGIC adalah:
Toksisitasnya sangat rendah, LD50 oral tikus kurang dari 10g/Kg, dan tidak menyebabkan iritasi dan tidak memiliki reaksi alergi pada kulit.Selain itu, penting bahwa ia tidak memiliki efek mutagenik dan teratogenik, dan tidak merusak keseimbangan ekologis;
Stabilitas penyimpanan lapisan serbuk poliester yang diawetkan dengan e-hidroksialkilamida lebih baik daripada dengan TGIC;
Perataan dan ketahanan benturan lapisan sedikit lebih baik daripada TGIC;
Biaya pelapisan bubuk sedikit lebih rendah dibandingkan dengan TGIC.
NH6688T disembuhkan oleh P-hydroxyalkylamide, yang sejalan dengan arah pengembangan perlindungan lingkungan.Pada saat yang sama, dapat digunakan untuk anyaman campuran kering untuk menyiapkan lapisan bubuk kilap rendah, dan memiliki sifat mekanik yang sangat baik.
Fitur dasar
Film kilap rendah
Sifat mekanik yang sangat baik
Leveling yang baik, stabilitas penyimpanan yang baik
Ketahanan kimia yang baik, anti-menguning halus
Merekomendasikan Formulasi:
| Perumusan | NH6381T | NH6688T | T-105 | Pengisi pigmen | Agen leveling | Benzion |
| Saya | 200 | — | 15 | 150 | 2.4 | 1.2 |
| II | — | 200 | 7.5 | 150 | 2.4 | 1.2 |
Spesifikasi:
| Penampilan |

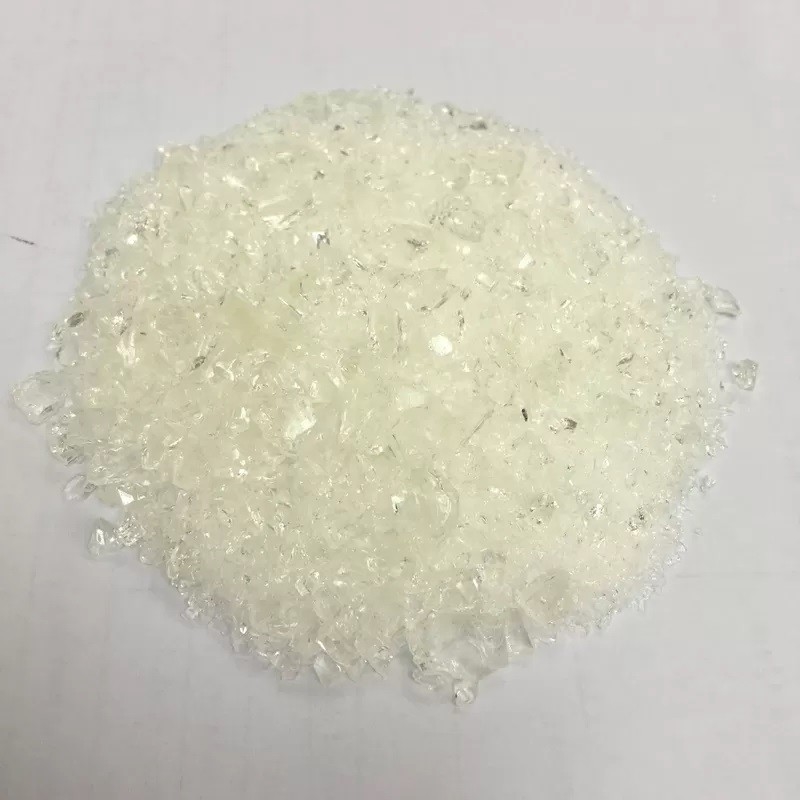

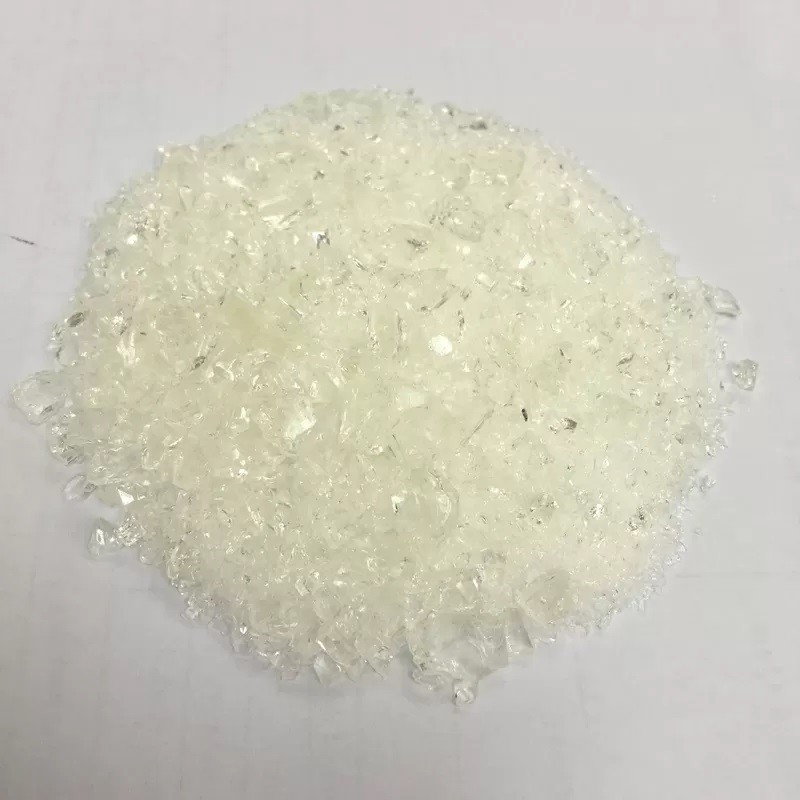

Serpihan kuning pucat |
| Warna (50% DMF) |
3 |
| Nilai Asam (mgKOH/g) | 19～24 |
| Titik Pelunakan (℃) | 100～110 |
| Suhu Transisi Kaca(℃) | 58 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 5600±800 |
| Reaktivitas pada 180℃ (s, 4% XL552) |
250±30 |
| Persyaratan Penyembuhan | 180℃×15 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～80μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Kilap (60 °) |
40% |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| Kekerasan pensil | 1H | |
| Resistensi Dampak Langsung |
Lulus 50kg·cm |
|
Catatan:
Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Pada tahun 2017, basis produksi baru dengan kapasitas tahunan 80.000 ton mulai dibangun di Dongguan, Guangdong, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir tahun 2020, membuka jalan menuju pengembangan diversifikasi global.
