| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH3307T |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Jenis Penyembuhan: | TGIC Poliester 93/7 | Persyaratan Penyembuhan: | 200℃×10-15 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 30-35 | Viskositas (200℃, kerucut/pelat, mPa·s): | 5000±1000 |
| Titik Pelunakan: | 103～113℃ | Suhu transisi gelas: | 67℃ |
| Properti: | Tg tinggi dan ketahanan pelapukan tinggi | Aplikasi: | Untuk pelapis bubuk gloss tinggi untuk profil aluminium |
| Menyoroti: | 93/7 TGIC Polyester Resin,Profil Aluminium TGIC Polyester Resin |
||
Tahan lama 93:7 TGIC PpoliesterResin untuk Pelapis Bubuk Gloss Tinggi untuk Profil Aluminium
pengantar
NH3307T adalah versi pengisi daya tribo dari NH3307, resin poliester karboksil jenuh untuk sistem pelapisan serbuk poliester/TGIC dengan rasio 93/7.
NH3307 adalah produk bintang perusahaan kami.Tg tinggi berarti stabilitas penyimpanan yang tinggi.Ini fitur ketahanan cuaca yang sangat baik, sehingga bisa tahan lama selama 5 tahun di luar ruangan.Dengan leveling yang sangat baik dan anti-menguning, sangat cocok untuk membuat pelapis bubuk gloss tinggi untuk profil aluminium.
Model dengan T menunjukkan lapisan bubuk yang dibuat dengan resin poliester ini yang dapat disemprotkan dengan pistol gesekan.
Fitur dasar
Leveling yang luar biasa
Sangat baik anti-menguning
Ketahanan kimia yang baik dan sifat mekanik
Stabilitas penyimpanan tinggi
Ketahanan cuaca yang tinggi
Cocok untuk membuat pelapis bubuk gloss tinggi untuk profil aluminium
Merekomendasikan Formulasi:
NH3307T/TGIC
| NH3307T | TGIC | Pengisi pigmen | Agen leveling | benzoin | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
Spesifikasi:

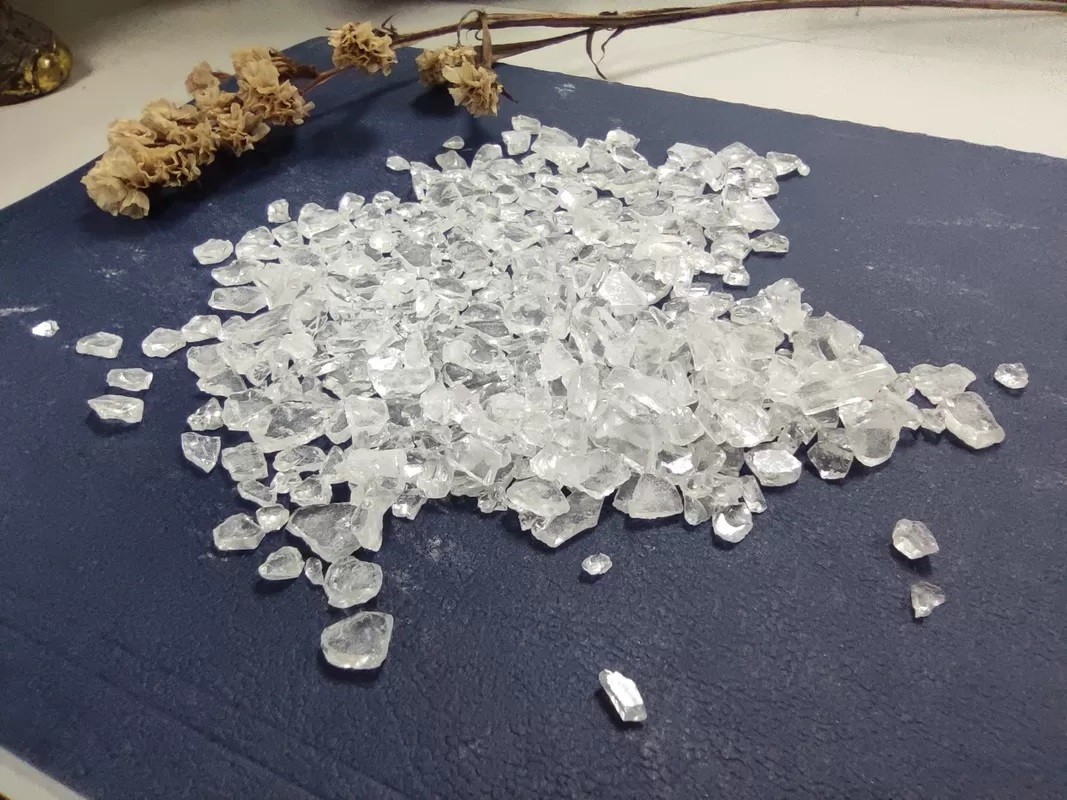

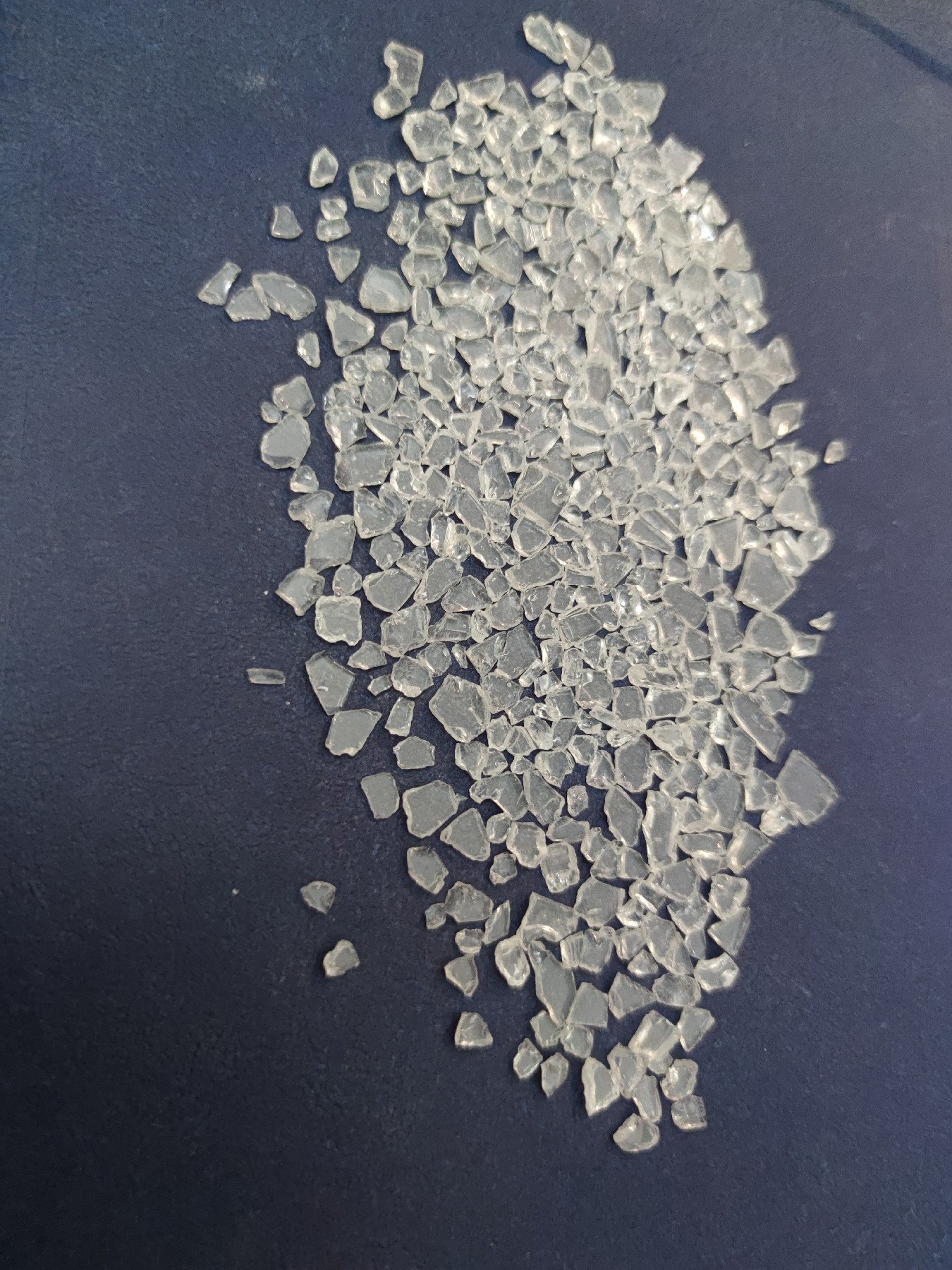

| Penampilan | serpihan transparan putih atau kuning pucat |
| Nilai Asam (mgKOH/g) | 30～35 |
| Titik Pelunakan (℃) | 103～113 |
| Suhu Transisi Kaca(℃) | 67 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) |
5000±1000 |
| Reaktivitas pada 180℃ (s, 7% TGIC) |
230±30 |
| Persyaratan Penyembuhan |
200℃×10~15 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
|
Zona I: 90～110℃ |
Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～0μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 290~390 |
| Aliran Horizontal (180℃, mm) | 25~28 | |
| Kilap (60 °) | 85% | |
|
Membungkuk (φ1mm) |
Lulus | |
| Perekat (1mm, kelas) | 0 | |
| Kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus | |
Catatan:
Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Pada tahun 2017, basis produksi baru dengan kapasitas tahunan 80.000 ton mulai dibangun di Dongguan, Guangdong, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir tahun 2020, membuka jalan menuju pengembangan diversifikasi global.
