| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH0307G-1 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Jenis pengawetan:: | 93/7 Polyester TGIC atau 95/5 Polyester HAA | Persyaratan Penyembuhan: | 200℃×10min (TGIC) atau 180℃×10min (HAA) |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 30-36 | Viskositas Peleburan (mPa·s/200℃): | 3200±800 |
| Titik Pelunakan: | 105～115℃ | Suhu transisi gelas: | 63℃ |
| Properti: | Kinerja biaya tinggi | Aplikasi: | Direkomendasikan untuk lapisan bubuk pasir dan kerut |
| Menyoroti: | Lambat Curing TGIC Polyester Resin,Lapisan Serbuk Kerut TGIC Polyester Resin |
||
Penyembuhan Lambat TGIC PpoliesterResin untuk Pelapis Bubuk Pasir dan Kerut
pengantar
NH0307G-1 adalah resin poliester jenuh yang digunakan dalam lapisan bubuk poliester / TGIC
sistem dan sistem pelapisan bubuk poliester / HAA.
Model dengan G menunjukkan lapisan bubuk yang dibuat dengan resin poliester ini yang cocok untuk perawatan tungku pembakaran langsung.
Metode pemanasan aliran gas yang bersirkulasi dapat berupa pemanasan langsung atau pemanasan tidak langsung.Metode pemanasan langsung yang disebut adalah bahwa bahan bakar dibakar dalam nyala api terbuka di saluran udara yang bersirkulasi, yang termasuk dalam pemanasan api terbuka.Gas buang suhu tinggi yang dihasilkan dicampur dengan aliran udara yang bersirkulasi dan memasuki kotak jet di tungku di bawah aksi kipas yang bersirkulasi, dan lapisan disembuhkan melalui nosel.Keuntungan dari metode curing tungku pembakaran langsung adalah bahwa waktu pemanasan tungku cepat dan akurasi kontrol suhu tinggi.
Fitur dasar
Versi curing lambat NH0307, cocok untuk curing tungku pembakaran langsung
Hemat biaya tinggi
Stabilitas penyimpanan yang sangat baik
Direkomendasikan untuk lapisan bubuk pasir dan kerut
Merekomendasikan Formulasi:
NH0307G-1/TGIC
| NH0307G-1 | TGIC | Pengisi pigmen | Agen leveling | benzoin | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0307G-1/HAA
| NH0307G-1 | T-105 | Pengisi pigmen | Agen leveling | benzoin | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
Spesifikasi:

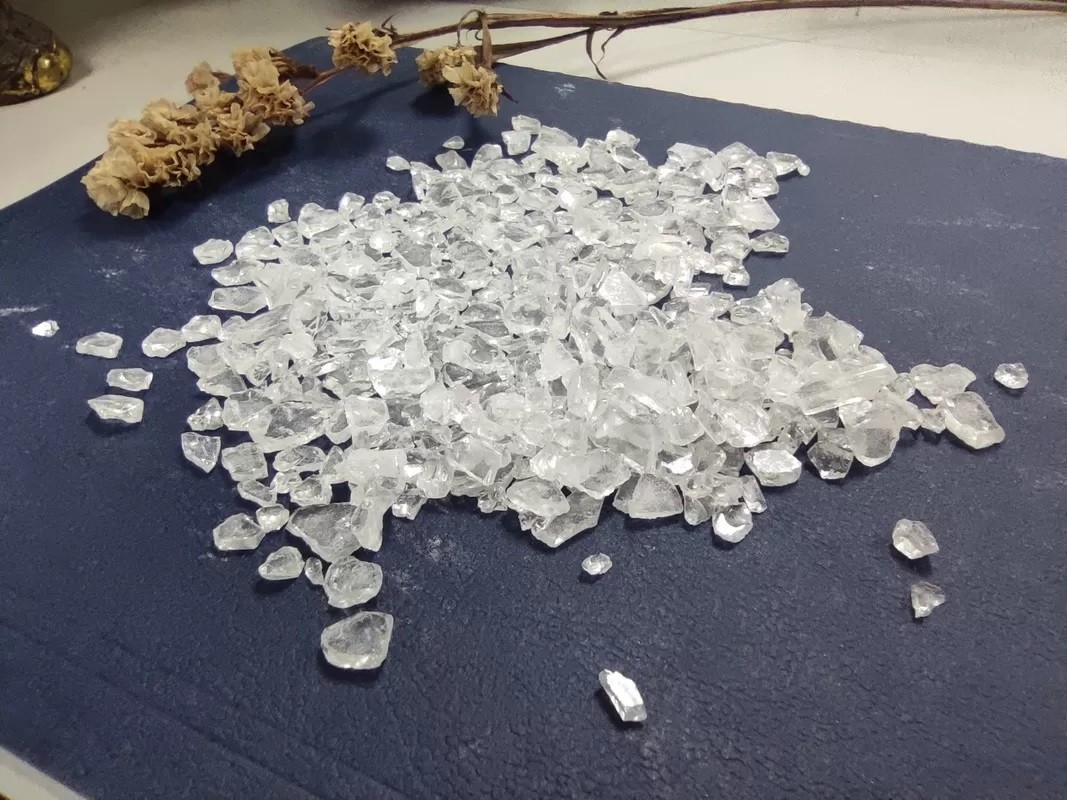

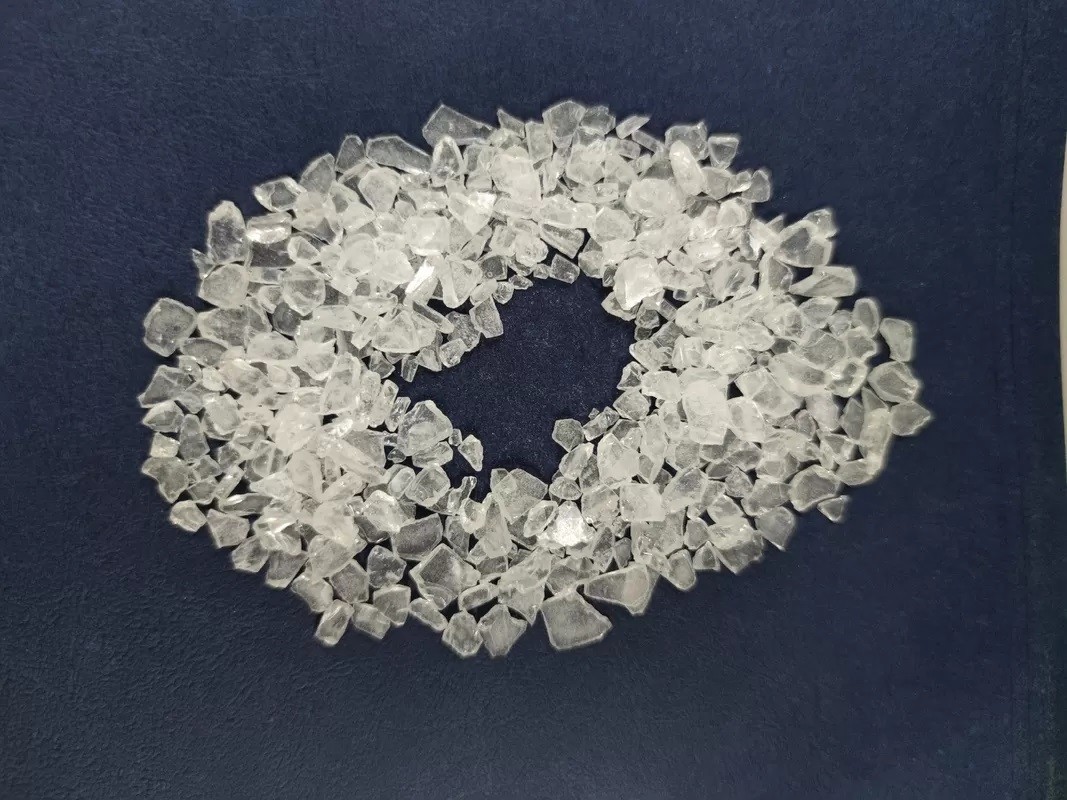

| Penampilan | serpihan transparan putih atau kuning pucat |
| Nilai Asam (mgKOH/g) | 30～36 |
| Titik Pelunakan (℃) | 105～115 |
| Suhu Transisi Kaca(℃) | 63 |
| Viskositas Peleburan (200℃, ICI, mPa·s) | 3200±800 |
| Reaktivitas pada 180℃ (s, 7% TGIC) | 320±80 |
| Persyaratan Penyembuhan |
200℃×10 menit (TGIC) 180℃×10 menit (HAA) |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Suhu jaket | 100～110℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 60～80μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 300~600 |
| Aliran Horizontal (180℃, mm) | 26~30 | |
| Kilap (60 °) | 80% | |
| Perekat (1mm, kelas) | 0 | |
| Kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus | |
Catatan:
Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Pada tahun 2017, basis produksi baru dengan kapasitas tahunan 80.000 ton mulai dibangun di Dongguan, Guangdong, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir tahun 2020, membuka jalan menuju pengembangan diversifikasi global.
