| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH9001 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Rasio sembuh: | 90:10 Poliester/TGIC | Waktu Sembuh: | 200℃×10 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 46-54 | Viskositas Peleburan (mPa·s/200℃): | 5100±800 |
| Titik Pelunakan (℃): | 103～113 | Suhu transisi gelas (℃): | 65 |
| Properti: | Ketahanan cuaca yang sangat baik | Aplikasi: | Untuk pelapis bubuk poliester/TGIC dengan kilap rendah |
| Menyoroti: | Resin Polietser Campuran Kering,Resin Polietser Campuran TGIC |
||
90/10 Resin Polietser Campuran Kering untuk TGIC Low GlossLapisan bubukgs
pengantar
NH9001 adalah resin poliester karboksil jenuh untuk poliester gloss rendah/pelapis bubuk TGIC dengan prosedur pencampuran kering dengan NH9508.
Tergantung pada aplikasinya, lapisan bubuk semi-gloss atau matt terkadang diperlukan.Kepunahan adalah dengan menggunakan metode tertentu untuk mengurangi kilap permukaan film pelapis.
Anyaman campuran kering adalah pencampuran resin poliester dengan kecepatan pengawetan yang berbeda dengan metode pencampuran kering.Karena resin poliester dengan reaktivitas tinggi diawetkan dengan cepat, resin dengan curing lambat dari fase kontinu terhalang dari perataan dan reaksi, dan film pelapis akhir yang diawetkan menjadi ternoda.Pelapis bubuk yang dibuat dengan metode anyaman campuran kering dapat menghindari penggunaan bahan anyaman dan mengurangi biaya pelapisan.
Fitur dasar
Leveling yang luar biasa
Ketahanan cuaca yang sangat baik
Sifat mekanik yang sangat baik
Ketahanan kimia yang baik
Stabilitas penyimpanan yang baik
Merekomendasikan Formulasi:
| Perumusan | NH9001 | NH9508 | TGIC | Pengisi pigmen | Agen leveling | Benzion |
| Saya | 270 | — | 30 | 200 | 3 | 1.5 |
| II | — | 270 | 14 | 200 | 3 | 1.5 |
Spesifikasi I:

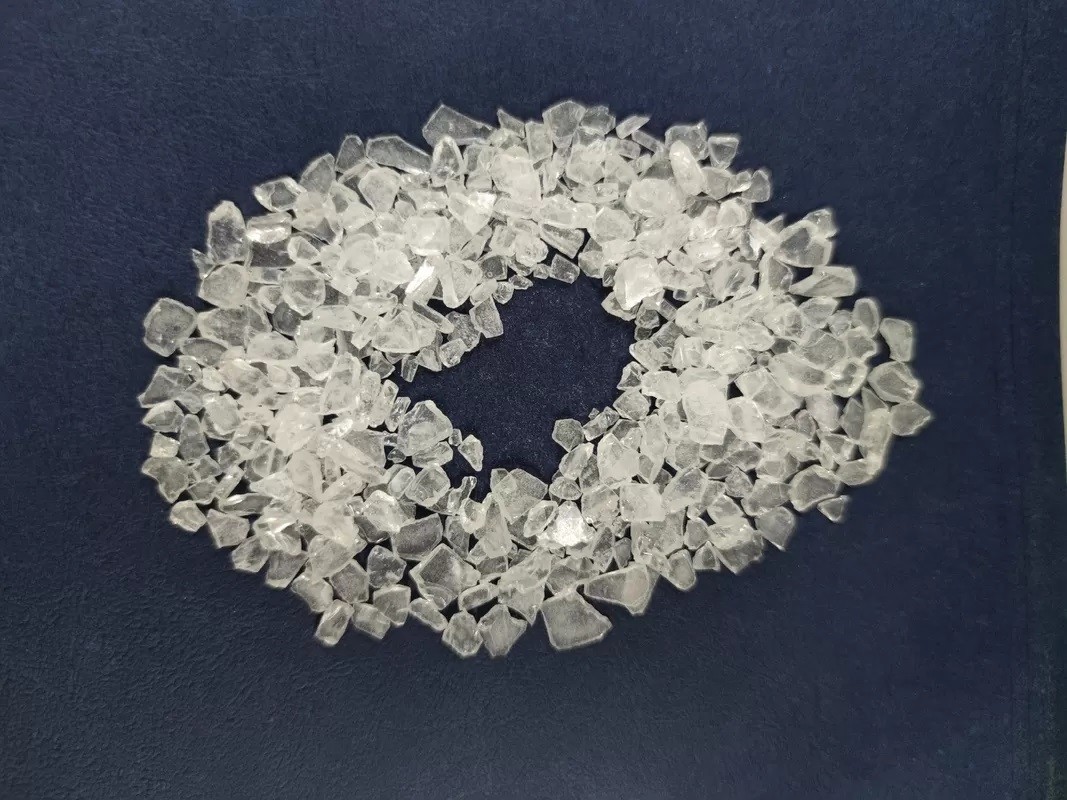

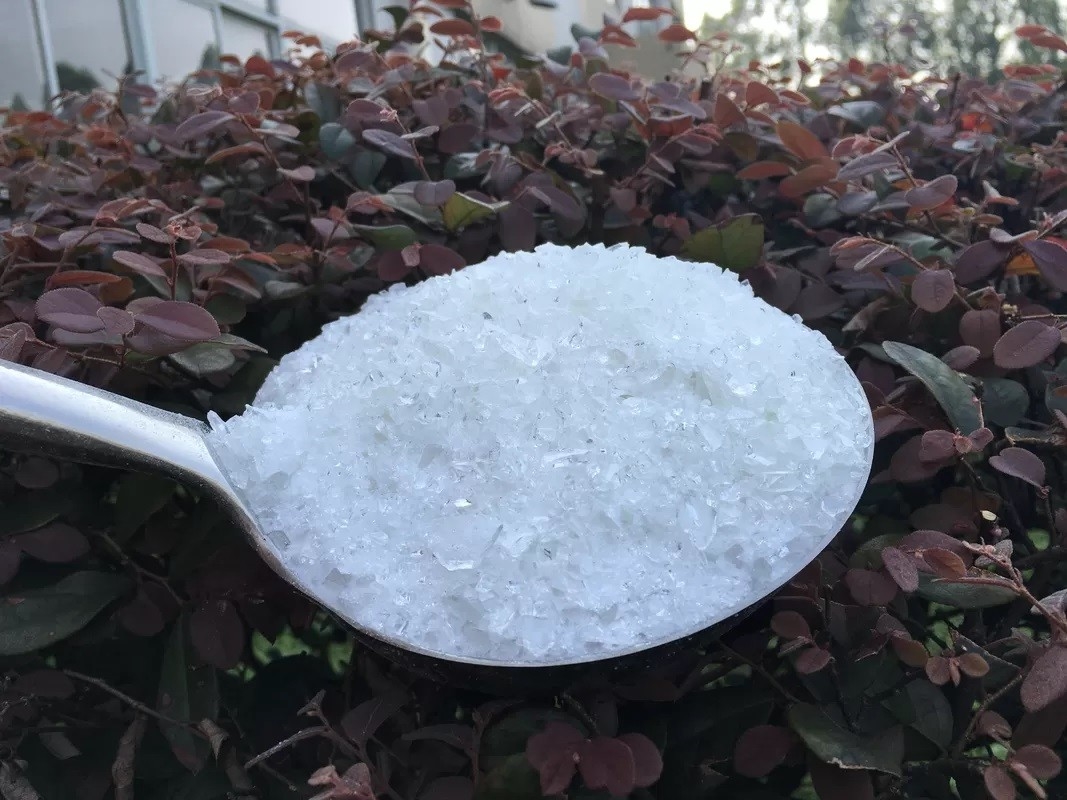

| Penampilan | serpihan kuning pucat |
| Warna (50% DMF) | 3 |
| Bilangan Asam (mgKOH/g) | 46～54 |
| Titik Pelunakan (℃) | 103～113 |
| Suhu Transisi Kaca(℃) | 65 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) |
5100±800 |
| Reaktivitas pada 180℃ (s, TGIC) |
50±25 |
| Persyaratan Penyembuhan |
200℃×10 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | ||
| Zona I: 90～110℃ | Zona II: 110～120℃ | ||
| Kecepatan Revolusi | 500～1200rpm | ||
| Kehalusan bedak | 100μm | ||
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV | |
| Ketebalan Lapisan Film | 50～70μm | ||
| Baja canai dingin yang mengalami degreased | 0.5mm | ||
| Properti Film | |||
| Kilap (60 °) | 40% | ||
|
Membungkuk (φ1mm) |
Lulus | ||
| Perekat (1mm, kelas) | 0 | ||
| Kekerasan pensil |
2H |
||
| Dampak Langsung (50cm) |
lulus |
||
Catatan:
Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
