| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH6381 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Sistem Sembuh: | 93:7 Sistem Sembuh Primid | Kondisi Sembuh: | 180℃×15 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 47-54 | Viskositas Peleburan (mPa·s/200℃): | 2800±1000 |
| Titik Pelunakan (℃): | 98～118 | Suhu transisi gelas (℃): | 56 |
| Properti: | Film anti-kuning dan Gloss Rendah yang bagus | Aplikasi: | Untuk pelapis bubuk poliester/primid gloss rendah |
| Menyoroti: | Resin Polietser Campuran HAA,Resin Polietser Campuran Gloss Rendah |
||
93/7 HAA Resin Polietser Campuran Kering untukLapisan bubukdengan Gloss Rendah
pengantar
NH6381 adalah resin poliester karboksil jenuh untuk pelapis serbuk poliester/primid (93:7) kilap rendah dengan prosedur pencampuran kering.
Saat ini, pelapis bubuk untuk penggunaan di luar ruangan biasanya disembuhkan dengan TGIC.Namun, karena toksisitas fisiologis TGIC, telah dilarang oleh Uni Eropa dan tempat lain.Oleh karena itu, penggunaan HAA yang ramah lingkungan dan tidak beracun untuk menggantikan TGIC telah menjadi tren di industri powder coating.
Dengan perubahan konsep estetika masyarakat dan masalah polusi cahaya yang disebabkan oleh pelapis high-gloss, pelapis bubuk matte yang dapat menghasilkan efek permukaan lembut semakin banyak digunakan.
Metode anyaman campuran kering adalah metode yang umum digunakan untuk menyiapkan pelapis bubuk matte.Metode ini menggunakan poliester yang berbeda dengan perbedaan besar dalam reaktivitas selama proses pengawetan.Karena perbedaan reaktivitas, permukaan pelapis menghasilkan permukaan yang kasar secara mikroskopis untuk mencapai efek anyaman.Kilauan 18-45 dapat diperoleh tanpa menambahkan bantuan anyaman, dan biaya keseluruhannya rendah.
Fitur dasar
Film kilap rendah
Sifat mekanik yang sangat baik
Leveling yang baik, stabilitas penyimpanan yang baik
Ketahanan kimia yang baik, anti-menguning halus
Merekomendasikan Formulasi:
| Perumusan | NH6381 | NH6688 | T-105 | Pengisi pigmen | Agen leveling | Benzion |
| Saya | 200 | — | 15 | 150 | 2.4 | 1.2 |
| II | — | 200 | 7.5 | 150 | 2.4 | 1.2 |
Spesifikasi I:

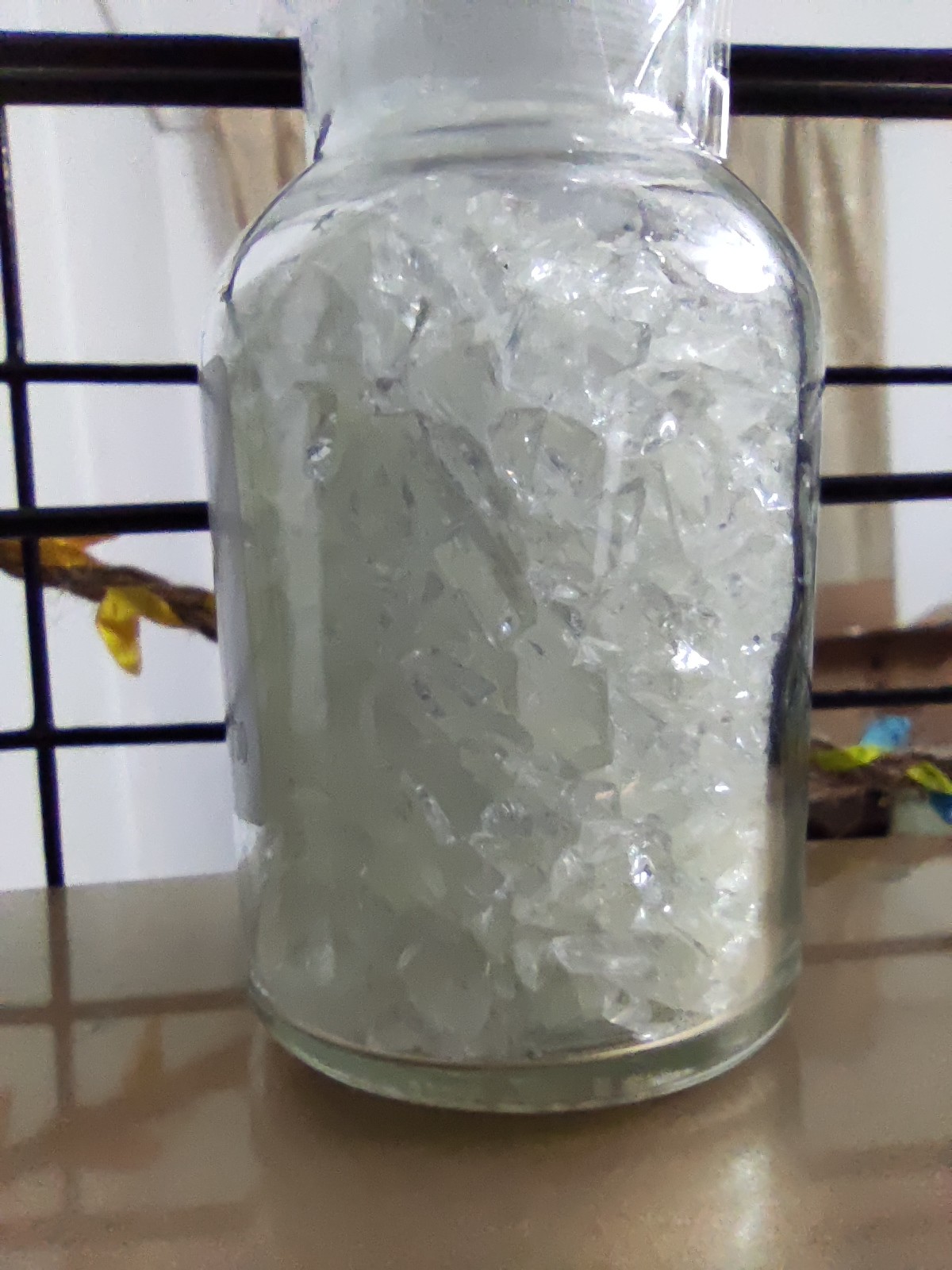

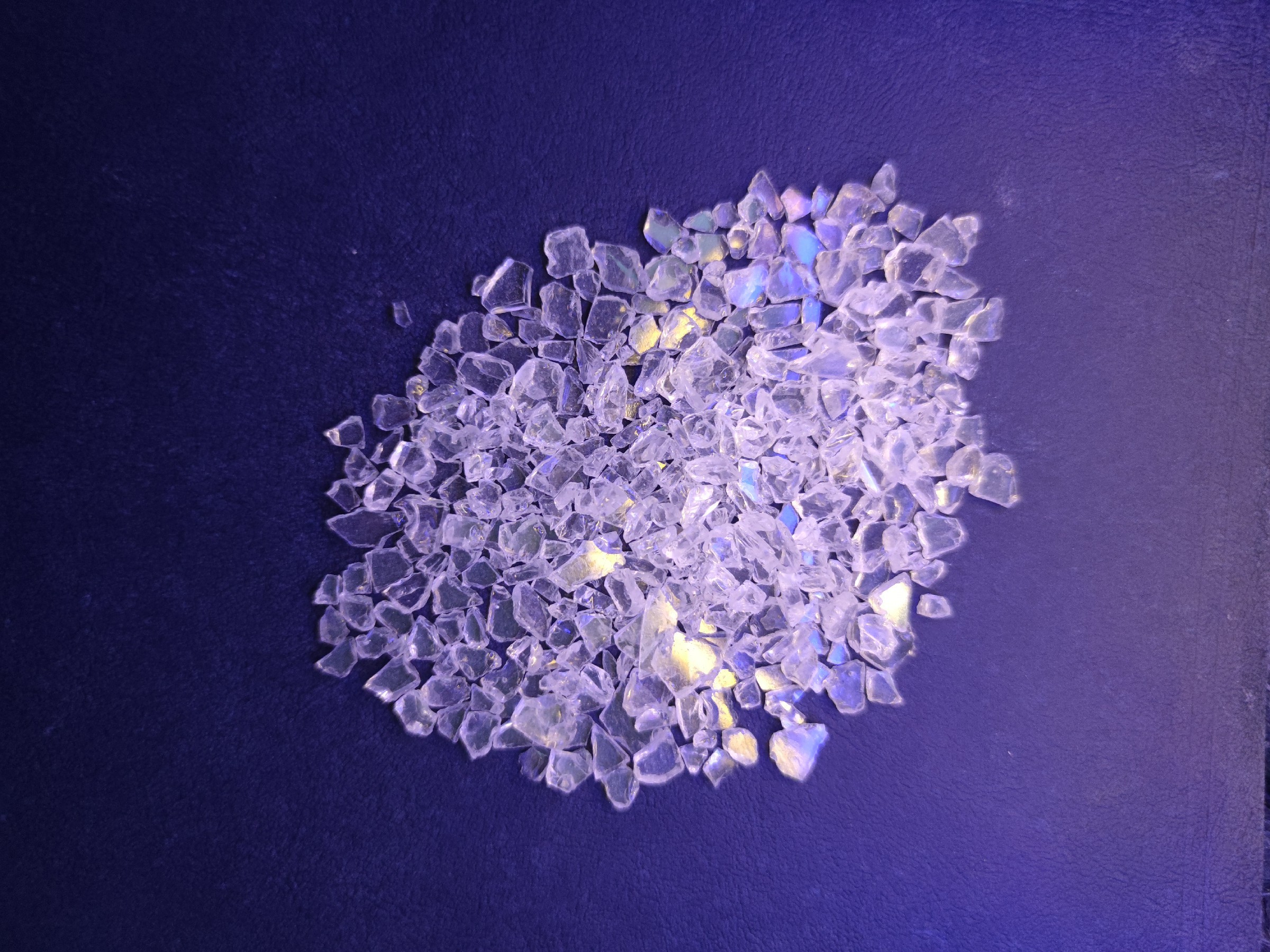

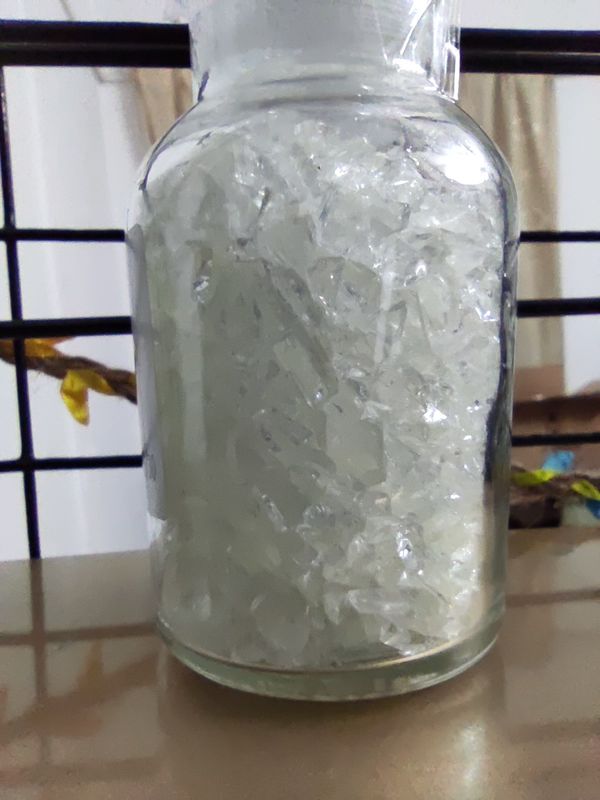

| Penampilan | serpihan kuning pucat |
| Warna (50% DMF) | 3 |
| Bilangan Asam (mgKOH/g) | 47～54 |
| Titik Pelunakan (℃) | 98～118 |
| Suhu Transisi Kaca(℃) | 56 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) |
2800±1000 |
| Reaktivitas pada 180℃ (s, XL552) |
90±30 |
| Persyaratan Penyembuhan | 180℃×15 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | ||
| Zona I: 90～110℃ | Zona II: 110～120℃ | ||
| Kecepatan Revolusi | 500～1200rpm | ||
| Kehalusan bedak | 100μm | ||
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV | |
| Ketebalan Lapisan Film | 50～80μm | ||
| Baja canai dingin yang mengalami degreased | 0.5mm | ||
| Properti Film | |||
| Kilap (60 °) | 40% | ||
|
Membungkuk (φ2mm) |
Lulus | ||
| Perekat (1mm, kelas) | 0 | ||
| Kekerasan pensil |
1H |
||
| Resistensi Dampak Langsung |
lulus 50kg·cm |
||
Catatan:
Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
Profil Perusahaan
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), perusahaan yang terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
