| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH0305 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Rasio Penyembuhan: | 93/7 Polyester TGIC atau 95/5 Polyester HAA | Persyaratan Penyembuhan: | 200℃×10min (TGIC) atau 180℃×10min (HAA) |
|---|---|---|---|
| Nilai asam: | 30-36 mgKOH/g | Viskositas Mencair: | 3800±1000 mPa·s/200℃ |
| Titik Pelunakan (℃): | 105～115℃ | Suhu transisi gelas (℃): | 63℃ |
| Properti: | Kinerja biaya tinggi | Aplikasi: | Cocok untuk pelapis bubuk pasir dan kerut |
| Menyoroti: | Lapisan Serbuk Kerut HAA Polyester,Pelapis Bubuk Pasir HAA Polyester |
||
Kinerja Biaya Tinggi HAA PpoliesterResin untuk Pelapis Bubuk Pasir dan Kerut
pengantar
NH0305 adalah resin poliester karboksil jenuh berkinerja tinggi yang dirancang untuk sistem pelapisan bubuk TGIC dan HAA, terutama untuk pelapis bubuk pasir dan kerutan.Tetapi fitur tahan cuaca yang lemah, hanya merekomendasikan untuk menghasilkan bubuk penggunaan dalam ruangan.
Perlakuan permukaan profil aluminium selalu menjadi bidang aplikasi utama pelapis bubuk;pada saat yang sama, penerapan pelapis bubuk pada profil aluminium juga membuat warna permukaan dan sentuhan profil aluminium semakin beragam, dan permukaan berbutir pasir adalah perwakilan utama dari efek aplikasi pelapis bubuk, dan lebih banyak lagi. lebih populer di kalangan konsumen.
Lapisan bubuk butiran pasir termoset tidak hanya memiliki banyak keunggulan dari pelapis bubuk termoset umum tetapi juga memiliki pola yang indah dan sifat dekoratif yang kuat.Mereka juga dapat menutupi dan menutupi cacat seperti permukaan benda kerja yang kasar dan tidak rata.
Fitur dasar
Kinerja biaya tinggi
Stabilitas penyimpanan yang sangat baik
Cocok untuk pelapis bubuk pasir dan kerut
Dengan ketahanan cuaca yang lemah, hanya merekomendasikan memproduksi bubuk penggunaan dalam ruangan
Merekomendasikan Formulasi:
NH0305/TGIC
| NH0305 | TGIC | Pengisi pigmen | Agen leveling | benzoin | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0305/HAA
| NH0305 | T-105 | Pengisi pigmen | Agen leveling | benzoin | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
Spesifikasi I:

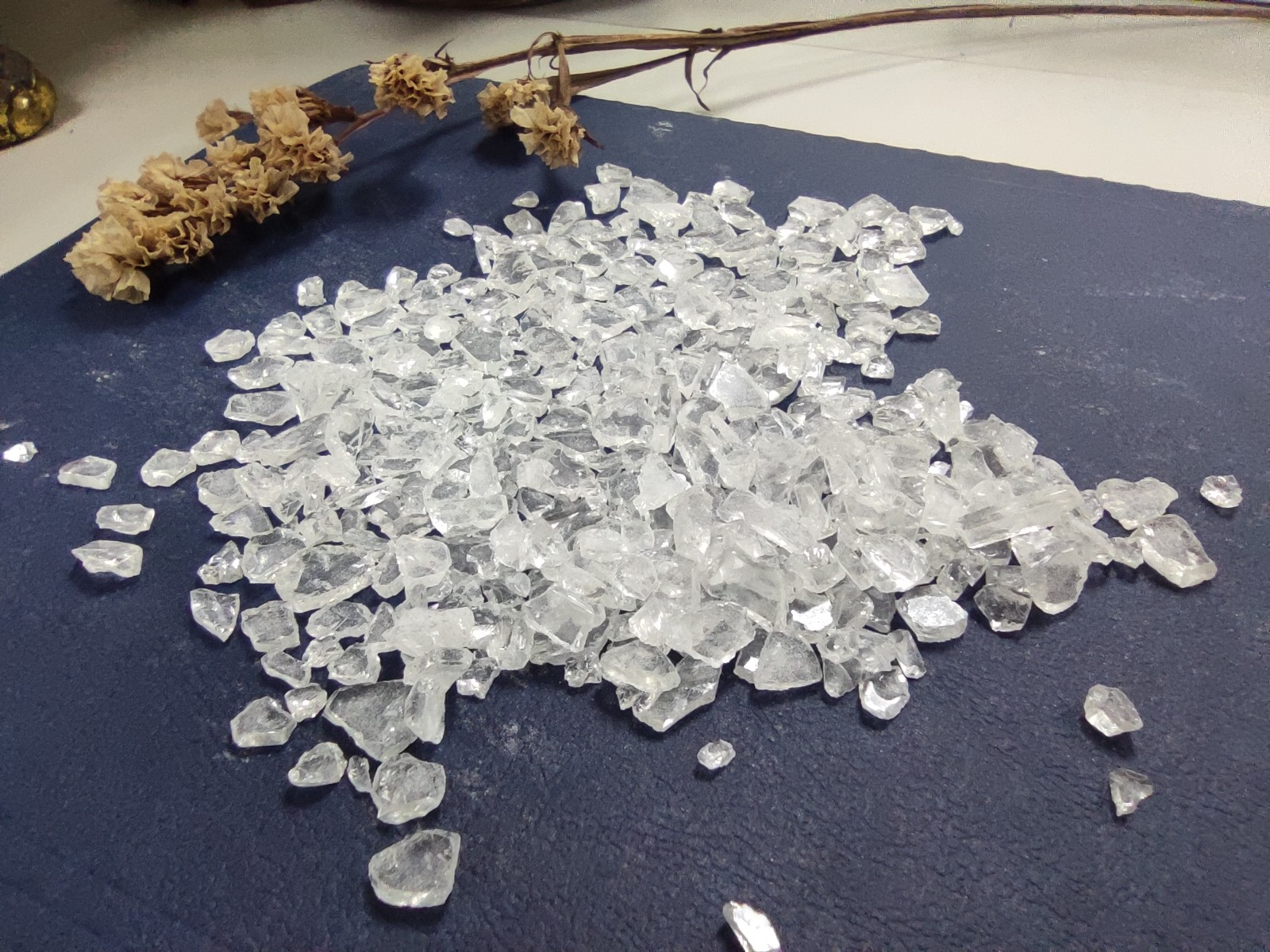

| Penampilan | serpihan transparan putih atau kuning pucat |
| Warna (50% DMF) | maks: 2 |
| Nilai Asam (mgKOH/g) | 30～36 |
| Titik Pelunakan (℃) | 105～115 |
| Suhu Transisi Kaca.(℃) | 63 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 3800±1000 |
| Reaktivitas pada 180℃ (s, 7% TGIC) | 200±100 |
| Persyaratan Penyembuhan |
200℃×10 menit (TGIC) 180℃×10 menit (HAA) |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
|
Suhu jaket |
Zona II: 110～120℃ |
|
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Film Pelapis | 60～80μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 150~350 |
| Aliran Horizontal (180℃, mm) | 25~30 | |
| Kilap (60 °) | 80% | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus | |
Catatan:
Semua resin poliester dapat disesuaikan untukNon-timah(A), anti-gaspembakar(G),senjata suku(T), dananti-mekar(F).
Profil Perusahaan:
Kinte Materials Science and Technology Co., Ltd. berada di bawah China Machinery Industry Corporation (perusahaan milik negara utama yang dikelola langsung oleh SASAC, peringkat 284 di antara 500 teratas dunia pada tahun 2021).Ini adalah perusahaan teknologi tinggi nasional di bawah China National Electric Apparatus Research Institute Co., Ltd. (Kode Saham: 688128), terdaftar di SSE STAR MARKET.Berfokus pada R & D, produksi, dan penjualan pelapis ramah lingkungan (pelapis bubuk, pelapis industri yang mengandung air) dan resin pelapis bubuk, perusahaan berkomitmen untuk meningkatkan daya saing pasar global industri pelapis ramah lingkungan China.Sekarang telah menjadi pemimpin dan promotor dalam pengembangan teknologi China untuk pelapis ramah lingkungan serta resin poliester untuk pelapis bubuk!
Pada tahun 2017, basis produksi baru dengan kapasitas tahunan 80.000 ton mulai dibangun di Dongguan, Guangdong, dan kapasitas produksi tahunan mencapai 120.000 ton pada akhir tahun 2020, membuka jalan menuju pengembangan diversifikasi global.
