| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH8003 & NH8505 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Tipe produk: | Resin poliester campuran kering | Jenis Penyembuhan: | Sistem Penyembuhan TGIC |
|---|---|---|---|
| Perbandingan: | 90/10 & 95/5 | Waktu Penyembuhan: | 200℃×15 menit |
| Bilangan Asam (mgKOH/g): | 48～54 & 19～24 | Suhu Transisi Kaca ( ): | ~68 & ~62 |
| Properti: | Super Tahan Lama, Ketahanan Mendidih Luar Biasa | Aplikasi: | Untuk Pelapis Serbuk Semi-gloss Luar Ruangan |
| Menyoroti: | Resin Poliester Campuran Gloss Rendah,Resin Poliester Campuran TGIC Poliester |
||
Resin Poliester / TGIC Gloss Rendah Luar Ruangan, Resin Poliester Campuran Super Tahan Lama
Pengantar
NH8003 & NH8505 adalah resin poliester dengan nilai asam tinggi dan rendah masing-masing, yang digunakan dalam sistem pelapisan bubuk poliester / TGIC.NH-8003 dan NH-8505 masing-masing dibuat menjadi bubuk dan dicampur kering untuk menghasilkan lapisan bubuk semi-gloss luar ruangan.
Dengan keunggulan ekonomi, perlindungan lingkungan, efisiensi tinggi, dan kinerja yang sangat baik, pelapis bubuk secara bertahap menggantikan pelapis berbasis pelarut organik dan menjadi arah pengembangan penting dalam industri pelapis, yang telah mempertahankan tingkat pertumbuhan yang cepat.Pelapis serbuk poliester banyak digunakan di bidang pengecatan karena daya tahan, dekorasi, dan kemampuan prosesnya yang sangat baik.
Pelapis serbuk poliester menggunakan resin poliester sebagai bahan pembentuk film utama, menambahkan TGIC, HAA, resin epoksi, dll. sebagai bahan pengawet, dilengkapi dengan bahan perata, aditif, pengisi pigmen, dan komponen lainnya, setelah pencampuran, peleburan dan proses lainnya diproses menjadi powder coating.Lapisan bubuk disemprotkan secara elektrostatik pada benda kerja.Pada suhu dan waktu tertentu, resin dilebur dan diikat silang kemudian dipadatkan menjadi lapisan yang halus, keras, dan fleksibel.Film pelapis yang diawetkan tidak akan melunak lagi karena kenaikan suhu, dan pelapisnya bebas pelarut, bebas polusi, dan 100% pembentuk film, yang tidak hanya menghemat sumber daya tetapi juga menghemat energi.
Fitur Dasar
Sifat mekanik yang baik
Ketahanan cuaca yang sangat baik
Ketahanan mendidih yang sangat baik
Merekomendasikan Formulasi:
| Perumusan | NH8003 | NH8505 | TGIC | TiO2R930 | BaSO4(44HB) | PV-88 | Benzion |
| Saya | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1.5 |
Spesifikasi I
| item | NH8003 | NH8606 |

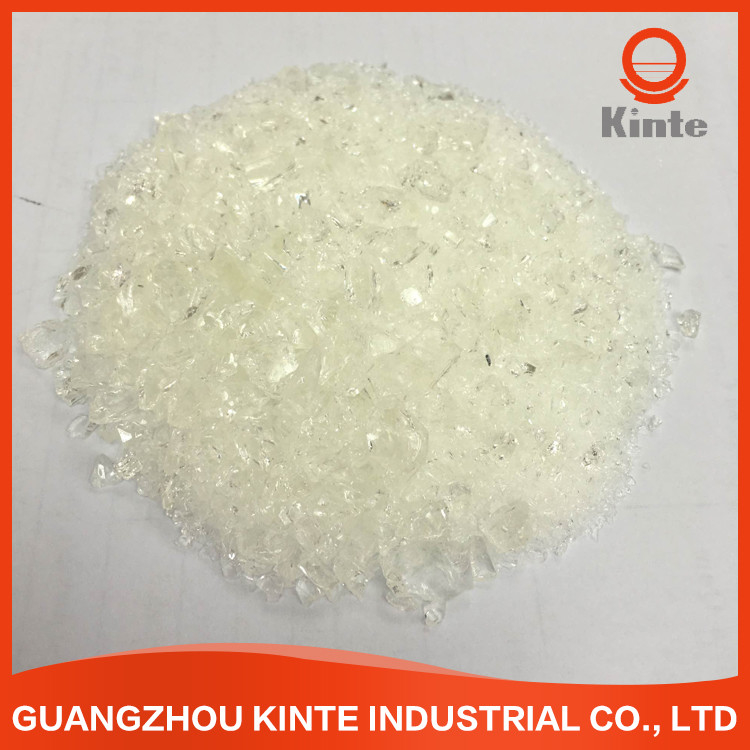

| Penampilan | Serpihan berwarna terang | Serpihan berwarna terang |
| Bilangan Asam (mgKOH/g) | 48～54 | 19～24 |
| Titik Pelunakan (℃) | 105～115 | 103～113 |
| Suhu Transisi Kaca(℃) | 68 | 62 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 4000~6000 | 530~6300 |
| Reaktivitas pada 180℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| Persyaratan Penyembuhan | 200℃×15 menit | |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas | |
Spesifikasi II
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Blending Extrude I dan II dengan perbandingan berat 1:1 sebelum digiling. | ||
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Kilap (60 °) | 35% |
| Membungkuk (φ2mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | H | |
| Dampak (50cm) | Lulus | |
Kode Lainnya
| Kode | Perbandingan | Siklus Penyembuhan | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH8001 | 90/10 | 200℃*10 menit | 48~54 | 2700~4300 | ~62 | 50-110 |
Campuran kering untuk lapisan bubuk gloss 25-40%; Sangat baik anti-menguning, aliran yang baik. |
| NH-8505 | 95/5 | 200℃*10 menit | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10 menit | 49~55 | 3500~6500 | ~61 | 50-150 | Campuran kering untuk lapisan bubuk kilap rendah dengan fleksibilitas yang baik dan ketahanan benturan yang tinggi. |
| NH8507 | 95/5 | 200℃*10 menit | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15 menit | 48~54 | 4000~6000 | ~68 | 60-120 | Blender kering untuk pelapis bubuk semi-gloss luar ruangan, sifat mekanik yang baik, ketahanan cuaca yang sangat baik dan ketahanan mendidih. |
| NH8505 | 95/5 | 200℃*15 menit | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10 menit | 48~54 | 4000~6000 | ~68 | 60-120 | Campuran kering untuk pelapis bubuk kilap rendah, cocok untuk pelapis bubuk cetak perpindahan panas dengan daya tahan luar ruangan yang baik dan sifat mekanik yang sangat baik. |
| NH8606 | 96/4 | 200℃*10 menit | 20~25 | 8000~10000 | ~60 | 280-400 |
Keterangan:Semua resin poliester dapat disesuaikan untuk Non-timah (A), anti pembakar gas (G), pistol tribo (T) dan anti-mekar (F).
Pameran Produk
