| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH8002 & NH8507 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| tipe produk: | Resin Poliester TGIC campuran kering | Sistem Sembuh: | Sistem Penyembuhan TGIC |
|---|---|---|---|
| Waktu Sembuh: | 200℃×10 menit | Perbandingan: | 90/10 & 95/5 |
| Bilangan Asam (mgKOH/g): | 49～55 & 20～25 | Suhu Transisi Kaca. (℃): | ~61 & ~62 |
| Properti: | Performa Anyaman Campuran Kering yang Luar Biasa | Aplikasi: | Untuk Lapisan Serbuk Semi-gloss Luar Ruang |
| Menyoroti: | Tahan Cuaca Blender Polyester Resin,TGIC Curing Blender Polyester Resin |
||
Tahan Cuaca Baik TGIC Curing Resins, Blender Polyester Resins untuk Anyaman Powder Coatings
◎Pengantar
NH8002 dan NH8507 adalah resin poliester dengan nilai asam tinggi dan rendah, yang digunakan dalam sistem pelapisan serbuk poliester/TGIC.Setelah NH8002 dan NH8507 masing-masing dibuat menjadi bubuk, mereka dapat dicampur kering untuk membuat pelapis bubuk semi-gloss luar ruangan.
Saat ini, pelapis bubuk termoset banyak digunakan untuk melapisi banyak barang berbeda.Sebagian besar pelapis bubuk ini dapat memberikan film pelapis dengan kilap tinggi setelah dilelehkan dan disembuhkan, biasanya sama dengan atau lebih besar dari 90% kilap.
Dalam beberapa tahun terakhir, karena persepsi pengguna tentang kilap film telah berubah, permintaan akan pelapis bubuk yang dapat memberikan pelapis berkualitas baik dan memiliki kilap rendah semakin meningkat, misalnya untuk melapisi aksesori tertentu dalam industri otomotif, seperti roda, bemper, dll., atau untuk melapisi lembaran dan balok logam yang digunakan dalam konstruksi.
◎Fitur Dasar
Sifat mekanik yang sangat baik
Sifat anyaman campuran kering yang luar biasa
Daya tahan cuaca yang baik
Leveling yang bagus
◎Spesifikasi I
| Item | NH8002 | NH8507 | Metode Uji |
| Penampilan | Serpihan berwarna terang | Serpihan berwarna terang | T/GDTL 004-2019 |
| Bilangan Asam (mgKOH/g) | 49～55 | 20～25 | GB/T 6743-2008 |
| Titik Pelunakan (℃) | 103～113 | 103～113 | GB/T 12007.6 |
| Suhu Transisi Kaca.(℃) | ～61 | ～62 | GB/T 19466.2 |
| Viskositas leleh (ICI, mPa·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| Reaktivitas pada 180 ℃ (s, 10, 5% TGIC) | 50-150 | 150-350 | T/GDTL 004-2019 |
| Persyaratan Penyembuhan | 200℃×10 menit | ||
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas | ||
◎Spesifikasi II
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Suhu Jaket | 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan Bubuk | ＜100μm | |
| Kondisi Aplikasi | NH8002 dan NH8507 diekstrusi secara terpisah sesuai dengan rumus, dan kedua serpihan dicampur dan dihaluskan dengan perbandingan 1:1. | |
| Penyemprotan Elektrostatis Dengan | 40～70KV | |
| Ketebalan Film Pelapis | 50～70μm | |
| Baja Cold-rolled Degrease | 0,5 mm | |
| Properti Film | Mengkilap (60°) | 25-50 |
| Membungkuk (φ2mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| Kekerasan Pensil | ≥H | |
| Dampak (50cm) | Lulus | |
◎ Lebih Banyak Kode
| Kode | Perbandingan | Menyembuhkan Siklus | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH8001 | 90/10 | 200 ℃ * 10 menit | 48~54 | 2700~4300 | ~62 | 50-110 |
Dicampur kering untuk lapisan bubuk gloss 25-40%; Anti-menguning yang sangat baik, aliran yang baik. |
| NH-8505 | 95/5 | 200 ℃ * 10 menit | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200 ℃ * 10 menit | 48~54 | 4000~6000 | ~68 | 60-120 | Dicampur kering untuk pelapis bubuk kilap rendah, cocok untuk pelapis bubuk cetak transfer panas dengan daya tahan luar ruangan yang baik dan sifat mekanik yang sangat baik. |
| NH8606 | 96/4 | 200 ℃ * 10 menit | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200 ℃ * 10 menit | 49~55 | 3500~6500 | ~61 | 50-150 | Dicampur kering untuk pelapis bubuk kilap rendah dengan fleksibilitas yang baik dan ketahanan benturan yang tinggi. |
| NH8507 | 95/5 | 200 ℃ * 10 menit | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Keterangan:Semua resin poliester dapat disesuaikan dengan Non-timah (A), anti pembakar gas (G), senjata tribo (T) dan anti mekar (F).

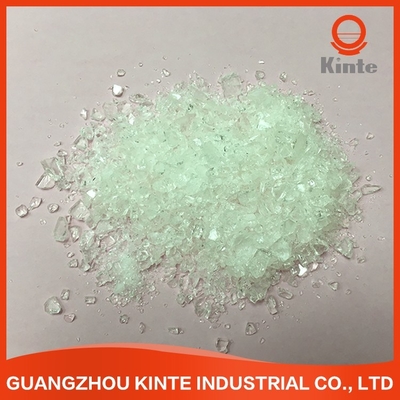

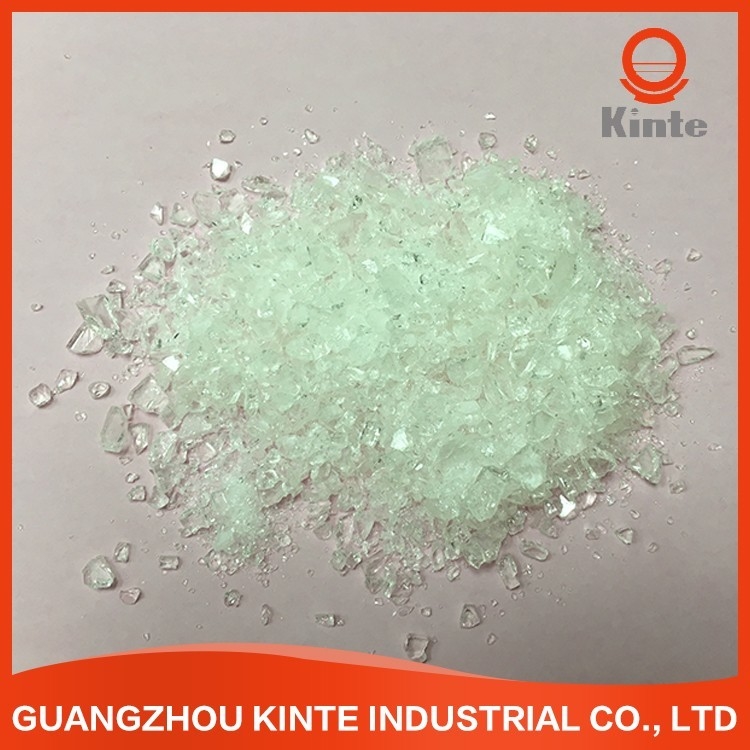

◎Pertunjukan Produk
