| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Nomor model: | NH6582-2 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Jenis pengawetan:: | Poliester/Primid dalam Rasio 95:5 | Waktu penyembuhan: | 180℃×10 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 30~35 | Viskositas (mPa·s/200℃): | 4600~6000 |
| Titik Pelunakan (℃): | 100～110 | <i>Glass Transition Temp.</i> <b>Suhu Transisi Kaca</b> <i>(℃)</i> <b>(℃)</b>: | 61 |
| Properti: | Sifat Mekanik yang Sangat Baik | Aplikasi: | Untuk 95:5 Primid XL 552 Powder Coating |
| Menyoroti: | Polyester HAA Resin,180 Derajat Cure HAA Resin,Primid Powder Coating HAA Resin |
||
95/5 Polyester HAA Resin, Penyembuhan 180 Derajat dengan Anti-kuning yang Baik untuk Lapisan Serbuk Primid
Pengantar
NH-6582-2 adalah resin poliester karboksil jenuh yang dirancang untuk pelapisan bubuk 95:5 Primid XL 552 untuk dikeringkan pada suhu 180℃.
Powder coating adalah pelapis resin sintetis bubuk padat yang terdiri dari resin padat, pigmen, pengisi, dan aditif.Berbeda dari pelapis berbasis pelarut umum dan pelapis berbasis air, media dispersinya bukanlah pelarut dan air, tetapi udara.Ini memiliki karakteristik tidak ada polusi pelarut, pembentukan film 100%, dan konsumsi energi yang rendah.Namun, pelapis bubuk rentan terhadap pembentukan lubang jarum dibandingkan dengan pelapis cair, yang mempengaruhi kinerja dan kinerja film.Untuk mengatasi masalah lubang kecil, benzoin digunakan untuk menghilangkan gas, tetapi sementara benzoin menghilangkan lubang kecil, benzoin juga mudah menyebabkan film cat menguning.
Sementara NH-6582-2 dapat mengatasi dua masalah di atas, tidak akan ada lubang kecil selama pembentukan film, dan juga memiliki kinerja anti-kuning yang baik.
Fitur Dasar
Sifat mekanik yang sangat baik
Baik anti-menguning
Lubang jarum gratis di film tebal
Ketahanan cuaca yang baik dan stabilitas penyimpanan
Merekomendasikan Formulasi:NH-6582/HAA
| NH-6582 | Primid XL-552 | Pengisi pigmen | Agen leveling | benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
Spesifikasi I
| Penampilan | Serpihan transparan putih atau kuning pucat |
| Warna (50% DMF) | maks: 2 |
| Bilangan Asam (mgKOH/g) | 30～35 |
| Titik Pelunakan (℃) | 100～110 |
| Suhu Transisi Kaca(℃) | 61 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 5400±800 |
| Reaktivitas pada 180℃ (dtk, 5% XL552) | 185±35 |
| Persyaratan Penyembuhan | 180℃×10 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 120~200 |
| Aliran Horizontal (180℃, mm) | 23~27 | |
| Kilap (60 °) | 85% | |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus | |
Kode Lainnya
| Kode | Perbandingan | Siklus Penyembuhan | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH6582 | 95/5 | 180℃*10 menit | 30~35 | 4600~6000 | ~61 | 150~220 | Stabilitas penyimpanan yang baik, sifat mekanik yang sangat baik dan daya tahan luar ruangan yang baik. |
| NH6583 | 95/5 | 180℃*10 menit | 30~35 | 2500~3500 | ~56 | 200~290 | Aliran yang sangat baik, sifat mekanik yang sangat baik, dan bebas lubang jarum dalam film tebal. |
| NH6584 | 95/5 | 180℃*10 menit | 30~36 | 2200~4200 | ~60 | 200~400 | Aliran yang luar biasa, sifat mekanik yang sangat baik, efisiensi biaya. |
| NH6586-2 | 95/5 | 180℃*10 menit | 30~35 | 3000~4000 | ~59 | 280~480 | Stabilitas penyimpanan yang baik, aliran yang sangat baik dan sifat mekanik. |
| NH6587 | 95/5 | 180℃*10 menit | 30~36 | 5000~7000 | ~67 | 120~280 | Stabilitas penyimpanan dan sifat mekanik yang sangat baik, daya tahan dan aliran luar yang baik. |
Keterangan:Semua resin poliester dapat disesuaikan untuk Non-timah (A), anti pembakar gas (G), pistol tribo (T) dan anti-mekar (F).

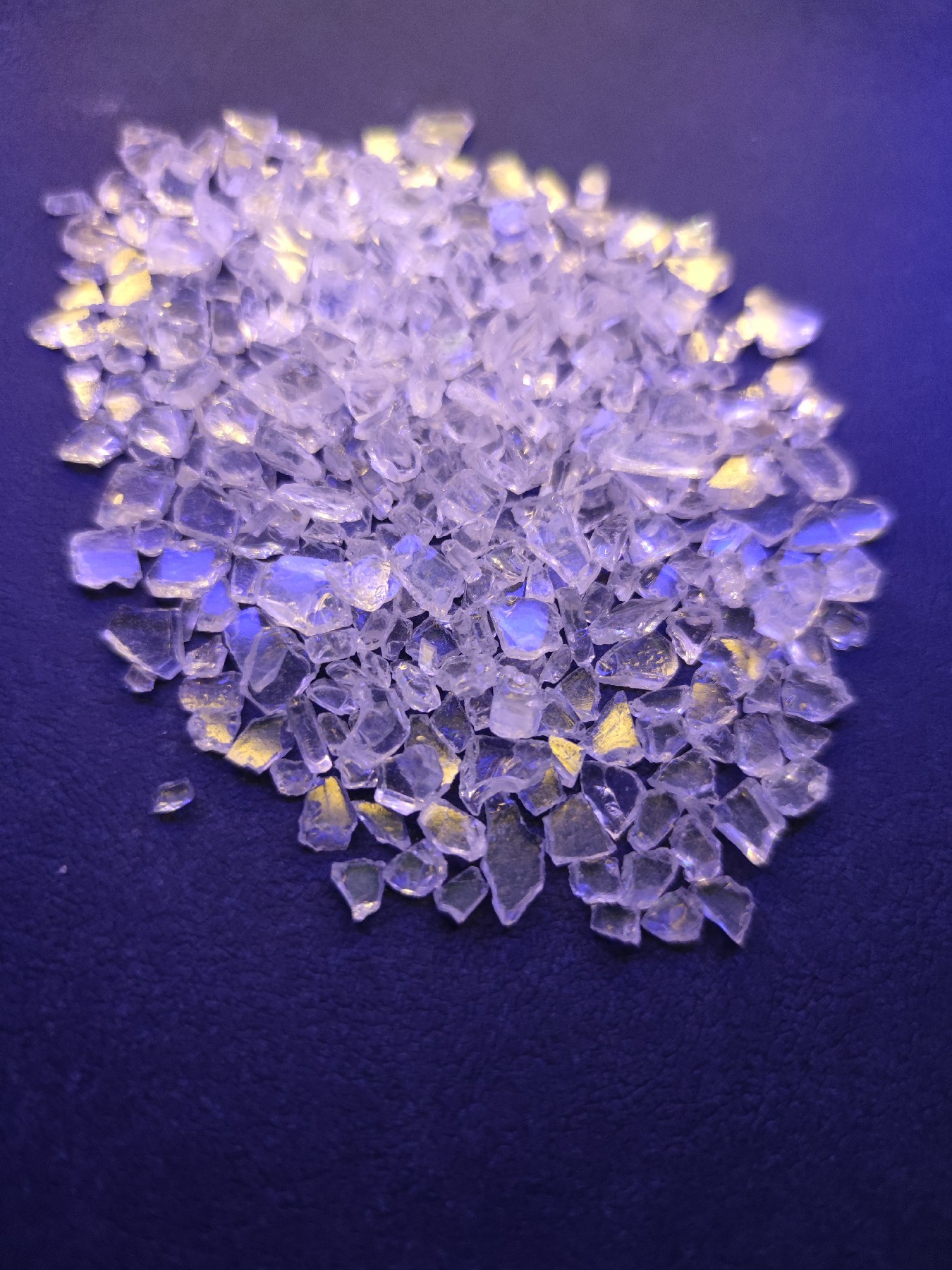

Pameran Produk
