| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Nomor model: | NH6586-2 |
| Kuantitas min Order: | 1000kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, D/P |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Sistem Penyembuhan: | 95/5 Poliester/ Primid | Kondisi penyembuhan: | 180℃×10 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 30-36 | Viskositas (mPa·s/200℃): | 3600±700 |
| Titik Pelunakan (℃): | 95～105 | Suhu transisi gelas (℃): | 59 |
| Properti: | Leveling Luar Biasa, Ketahanan Pelapukan Yang Baik | Aplikasi: | Untuk 95:5 Primid XL 552 Powder Coating |
| Menyoroti: | 95/5 Resin Poliester HAA Jenuh,Resin Poliester HAA Anti Menguning |
||
95/5 Resin Poliester Jenuh, Resin Poliester HAA dengan Kinerja Anti-menguning Yang Baik
Pengantar
NH-6586-2 adalah resin poliester karboksil jenuh yang dirancang untuk pelapisan bubuk 95:5 Primid XL 552 untuk dikeringkan pada suhu 180℃.
Saat ini, bahan pengawet yang digunakan dalam pelapis serbuk poliester terutama adalah trigliserida isosianurat (TGIC) dan -hidroksialkilamida (HAA).Namun, masalah kesehatan alergi kulit yang disebabkan oleh TGIC semakin menarik perhatian, dan penggunaan TGIC telah dibatasi atau dilarang di banyak negara dan wilayah karena toksisitas mutagenesis genetik.Oleh karena itu, kebanyakan orang telah mengalihkan perhatian mereka ke bahan pengawet HAA.Bahan pengawet HAA kini telah berkembang pesat dan menjadi bahan pengawet utama untuk serbuk poliester.
Fitur Dasar
Ketahanan cuaca yang baik
Leveling yang luar biasa
Sifat mekanik yang sangat baik
Baik anti-menguning
Stabilitas penyimpanan yang baik
Merekomendasikan Formulasi: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Pengisi | Agen aliran | benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
Spesifikasi I:

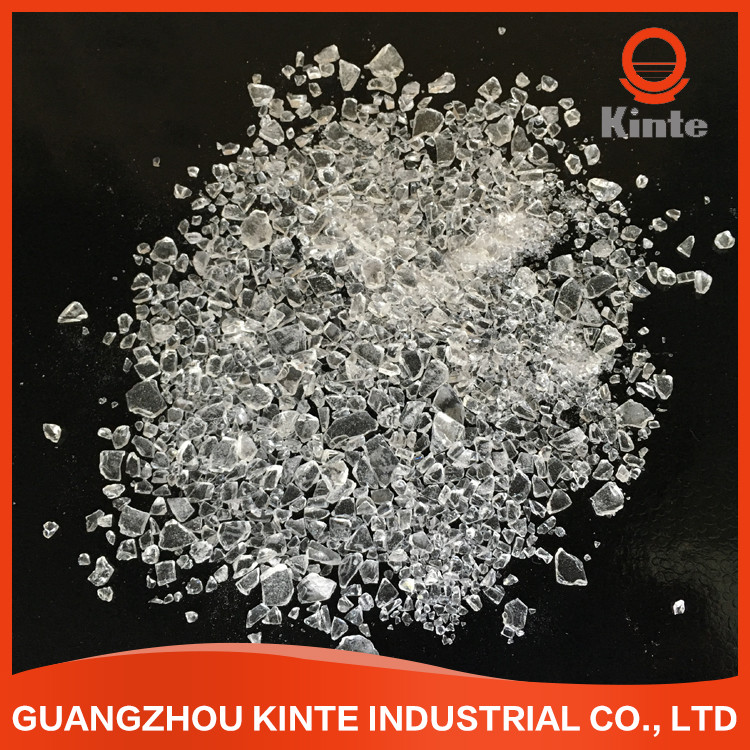

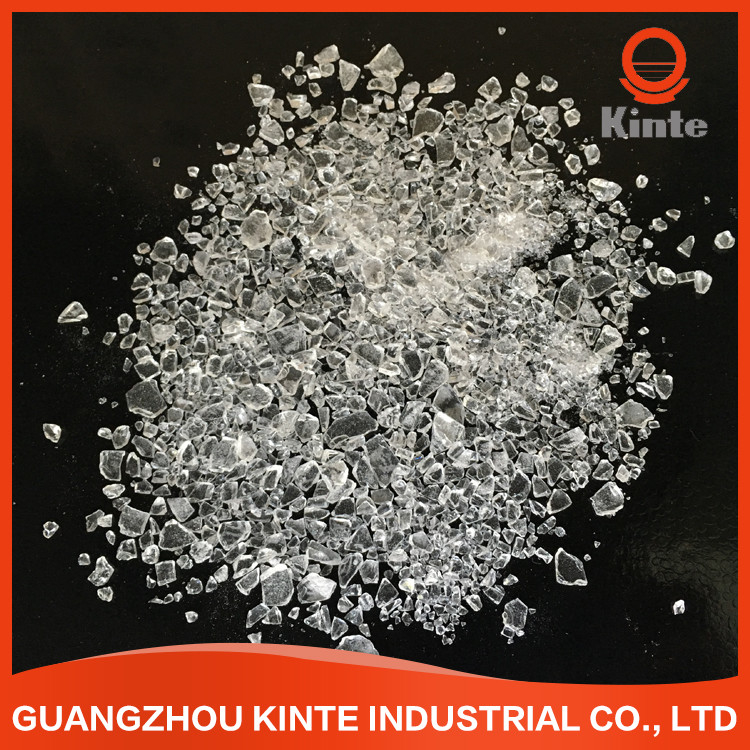

| Penampilan | Serpihan transparan putih atau kuning muda |
| Warna (50% DMF) | maks: 2 |
| Bilangan Asam (mgKOH/g) | 30～36 |
| Titik Pelunakan (℃) | 95～105 |
| Suhu Transisi Kaca(℃) | 59 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 3600±700 |
| Reaktivitas pada 180℃ (dtk, 5% XL552) | 180±80 |
| Persyaratan Penyembuhan | 180℃×10 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Lapisan Film | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 180~300 |
| Aliran Horizontal (180℃, mm) | 26~30 | |
| Kilap (60 °) | 85% | |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus | |
Kode Lainnya:
| Kode | Perbandingan | Siklus Penyembuhan | Nilai Asam (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH6582 | 95/5 | 180℃×10 menit | 30~35 | 4600~6000 | ~61 | 150-220 | Stabilitas penyimpanan yang baik, sifat mekanik yang sangat baik dan daya tahan luar ruangan yang baik. |
| NH6583 | 95/5 | 180℃×10 menit | 30~35 | 2500~3500 | ~56 | 200-290 | Aliran yang sangat baik, sifat mekanik yang sangat baik dan bebas lubang jarum dalam film tebal. |
| NH6584 | 95/5 | 180℃×10 menit | 30~36 | 2200~4200 | ~60 | 200-400 | Aliran yang luar biasa, sifat mekanik yang sangat baik, efisiensi biaya. |
| NH6586-2 | 95/5 | 180℃×10 menit | 30~35 | 3000~4000 | !59 | 280-480 | Stabilitas penyimpanan dan sifat mekanik yang baik, daya tahan dan aliran luar yang baik. |
| NH6587 | 95/5 | 180℃×10 menit | 30~36 | 5000~7000 | ~67 | 120-280 | Stabilitas penyimpanan dan sifat mekanik yang sangat baik, daya tahan dan aliran luar yang baik. |
| NH6686 | 96/4 | 180℃×10 menit | 24~29 | 4000~5500 | ~59 | 200-350 | Cocok untuk produk industri umum.Permintaan pengeras rendah, aliran bagus dan bebas lubang jarum di film tebal. |
Keterangan:Semua resin poliester dapat disesuaikan untukNon timah (A), anti pembakar gas (G), tribo gun (T) dan anti mekar (F).
Pertunjukan Produk:
