| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | Qualicoat, Reach, ROHS, 16949, ISO90001, ISO14000 |
| Nomor model: | JW-A1701B |
| Kuantitas min Order: | 100Kg |
| Harga: | negotiable |
| Kemasan rincian: | 20kg atau 25kg per karton |
| Waktu pengiriman: | dalam waktu 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 500 Ton Per Bulan |
| Warna: | Hitam Matt | Penampilan: | Halus dan Datar |
|---|---|---|---|
| Keuntungan: | Sifat Fisik yang Baik dan Ketahanan Kimia | Aplikasi: | Perlindungan Hub Roda Dalam |
| Kerajinan Aplikasi: | Metode Penyemprotan Elektrostatik (50-80Kv) | Kondisi Penyembuhan: | 180 ° C/8-15 menit (Suhu sebenarnya benda kerja) |
| Ketebalan film: | 80 ~ 100 m | Penyimpanan: | 6 Bulan dalam kondisi kering dan sejuk di bawah 28°C |
| Menyoroti: | Black Matte Wheel Powder Coating,180 Derajat Cure Wheel Powder Coating,100μm Wheel Powder Coating |
||
180 Derajat Cure Wheel Hub Powder Coating, Black Matte Wheel Powder Coating
Pengantar
Cat tradisional mengandung pelarut organik (VOC) yang berbahaya bagi lingkungan.Lapisan bubuk tidak mengandung pelarut organik apa pun dan merupakan zat tepung dengan keunggulan emisi nol VOC, dan merupakan salah satu pilihan terbaik untuk menggantikan cat tradisional.Selain itu, karena negara semakin memperhatikan perlindungan lingkungan, pelapisan bubuk adalah salah satu tren perkembangan masa depan industri pelapis.
Di bidang otomotif, lapisan bedak dasar roda berubah dari 4 lapisan tradisional menjadi 3 lapisan, menghilangkan cat dasar, dan menggunakan bedak dasar yang mengintegrasikan permukaan bawah, yang telah menjadi arah pengembangan baru.Dengan penggunaan proses ini, karakteristik nol VOC dari powder coating dapat mengurangi emisi VOC sekitar 20% selama keseluruhan proses pelapisan, mengurangi proses pelapisan, meningkatkan efisiensi, dan meningkatkan hasil.
Lapisan bubuk dasar roda yang dikembangkan oleh KINTE memiliki leveling tinggi dan permeabilitas udara yang baik.Sangat cocok untuk pengawetan pada 180 ° C, yang dapat sangat mengurangi konsumsi energi dan biaya produksi produsen.Produk ini memiliki sifat fisik dan ketahanan kimia yang baik, dan dapat memenuhi persyaratan berbagai produsen roda untuk leveling tinggi, suhu pemanggangan rendah, ketahanan kimia yang baik, dan sifat fisik yang sangat baik.
Keuntungan
1. Tahan gores yang lebih baik.Permukaan hub roda paduan aluminium sebagian besar permukaan pengecoran kasar.Karena bedak ini bebas pelarut, bedak ini menunjukkan "sifat mengisi dan menyembunyikan" yang baik, dan diterapkan pada lapisan pertama hub roda untuk menutupi cacat permukaan.
2. Ketahanan batu yang lebih baik.Karena tidak mengandung pelarut, pelapis bubuk tidak mudah melorot, dan mudah untuk mencapai "ketebalan film satu lapis".Dibandingkan dengan proses cat cair multi-lapisan yang kompleks, primer bubuk satu lapis menunjukkan kinerja ketahanan batu yang lebih baik.
Bidang Aplikasi
Berbagai hub roda otomotif untuk kebutuhan dan karakteristik pelapisan yang berbeda.
Indeks Properti
| Properti | Metode Tes | Hasil tes |
| Warna | Inspeksi visual | Hitam |
| Penampilan | Inspeksi visual | Halus dan datar |
| kilap | GB/T 9754-2007 | 15-25 (60 °) |
| Adhesi | GB/T 9286-1998 | Kelas 0 |
| Kekerasan | GB/T 6739-2006 | H (Kekerasan Pensil) |
| Resistensi Dampak | GB/T 1732-1993 | 50Kg·cm |
| Fleksibilitas | GB/T 1731-1993 | 2mm |
| CASS | GB/T 10125 | 240 jam berlalu |
| Anti air | GB/T 1733-1993 | 240 jam berlalu |
| Semprotan garam | GB/T 1771-2007 | 1000 jam berlalu |
Parameter Proses Semprot
Kerajinan Aplikasi: Metode Penyemprotan Elektrostatik (50-80Kv)
Kelembaban Lingkungan Kerja Penyemprotan: 85%
Penyemprotan Suhu Lingkungan Kerja: 0 ° C - 35 ° C
Tekanan Udara Pasokan Serbuk: 0,2 ~ 0,4MPa
Tekanan Udara Atomisasi: 0,01 ~ 0,1MPa
Jarak antara Benda Kerja dan Nozzle: 20 ~ 30cm
Kondisi Pemanggangan yang Direkomendasikan: 180 ° C/8-15 menit (Suhu benda kerja sebenarnya)
Senyawa Organik Volatile: Pada dasarnya nol
Kepadatan: 1,2-1,7 g/cc
Area Pelapisan Teoretis: 9-12m2/kg
Keamanan Ledakan Debu: Titik nyala 470 °C, batas ledakan: 20~30 g/m3
Umur simpan: 28°C/6 bulan
Kebersihan dan Keamanan: Operator harus mengenakan masker debu, dan berusaha meminimalkan kontak jangka panjang antara kulit dan lapisan bedak.Lapisan yang menempel pada kulit bisa dicuci dengan sabun.

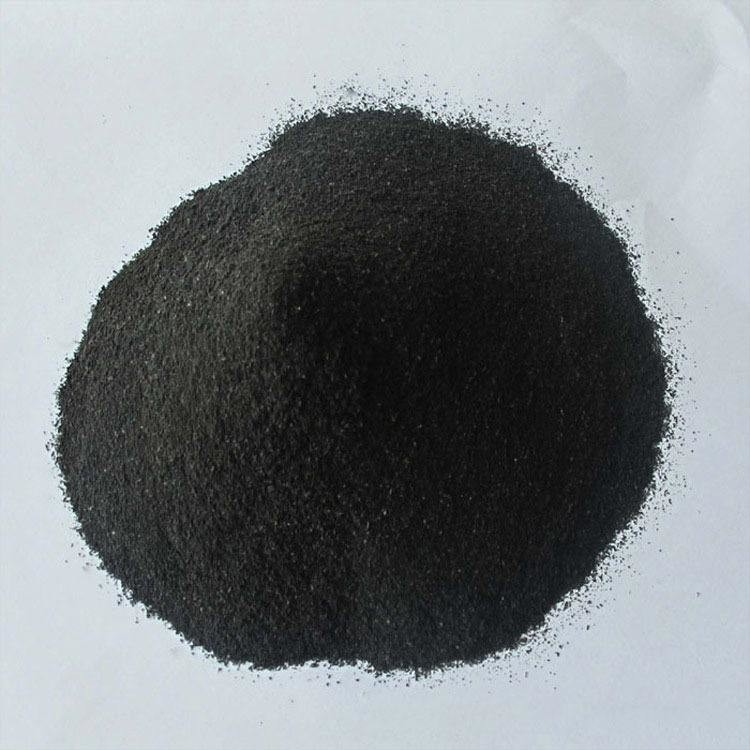

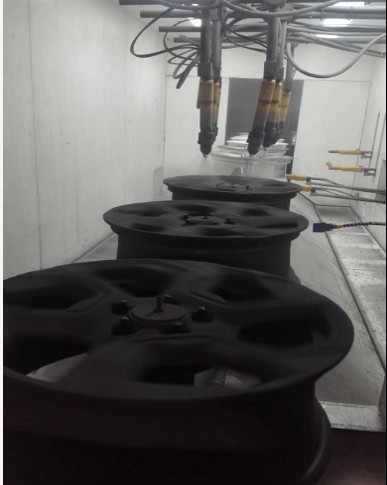

Pertunjukan Produk
