| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Nomor model: | NH3387 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Sistem Penyembuhan: | 93:7 Jenis Penyembuhan TGIC | Kondisi penyembuhan: | 200℃×10~20 menit |
|---|---|---|---|
| Nilai asam (mgKOH/g): | 30-35 | Viskositas (mPa·s/200 °C): | 5000±1000 |
| Tg (°C): | ~63 | Reaktivitas (s/180 °C): | 220-280 |
| Properti: | Aliran yang Baik dan Sifat Mekanik | Aplikasi: | Cocok untuk Produk Industri Umum |
| Menyoroti: | Resin Poliester Qualicoat,Resin Poliester TGIC Industri |
||
TGICResin Poliester NH3387dengan Biaya Rendah dan Leveling yang Baikuntuk Industri UmumProduk
NH3387 adalah resin poliester karboksil jenuh untuk aplikasi sistem pelapisan bubuk poliester/TGIC, dirancang untuk pelapis bubuk industri umum, yang hemat biaya dan berkinerja baik.
Berbagai jenis resin poliester jenuh dengan sifat yang berbeda dapat disintesis dengan menggunakan asam poli dan poliol yang berbeda, yang terutama digunakan dalam pembuatan pelapis bubuk termoset.
Menggunakan sistem curing TGIC, ia memiliki ketahanan panas yang sangat baik, tahan cuaca, tahan cahaya, tahan korosi, tahan kimia dan sifat mekanik, dan banyak digunakan di luar ruangan, seperti mesin konstruksi, truk berat, kontainer dan mesin berat lainnya.
◎.Merekomendasikan Formulasi:NH3387—TGIC
| NH3387 | TGIC | Pengisi pigmen | Agen leveling | benzoin | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎.Fitur dasar:
Biaya Rendah
Leveling yang bagus
Sifat Mekanik yang Baik
Stabilitas Penyimpanan yang Baik
◎.Spesifikasi I:
| Penampilan | Serpihan Transparan Putih atau Kuning Muda |
| Warna (50% DMF) | maks: 1 |
| Bilangan Asam (mgKOH/g) | 30～35 |
| Titik Pelunakan (℃) | 103～113 |
| Suhu Transisi Kaca.(℃) | 63 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 5000～6000 |
| Reaktivitas pada 180℃ (s, 7% TGIC) | 220～280 |
| Persyaratan Penyembuhan | 200℃×10~20 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
◎.Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Film Pelapis | 50～100μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 320~420 |
| Aliran Horizontal (180℃, mm) | 26~29 | |
| Kilap (60 °) | 88% | |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus | |
◎.Lebih Banyak Kode:
| Kode | Perbandingan | Siklus Penyembuhan | AV (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH-3383 | 93/7 | 180℃*12 menit | 30~35 | 4000～6000 | ~67 | 100-160 | Cocok untuk formulasi penyembuhan cepat.Daya tahan luar ruangan yang sangat baik. |
| NH-3385 | 93/7 | 200℃*10 menit | 30~35 | 5500~7500 | ~63 | 70-130 | Cocok untuk produk industri umum, terutama pelapis bubuk tekstur pasir.Sifat mekanik yang baik. |
| NH-3387 | 93/7 | 200℃*10 menit | 30~35 | 4000~6000 | ~63 | 220-280 | Cocok untuk produk industri umum.Aliran yang baik dan sifat mekanik. |
| NH-3395 | 93/7 | 190℃×10 menit | 30~35 | 4500～5500 | 67 | 120-180 | Kecepatan curing sedang, ketahanan cuaca yang baik, dan stabilitas penyimpanan. |
◎.Perkataan:Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).

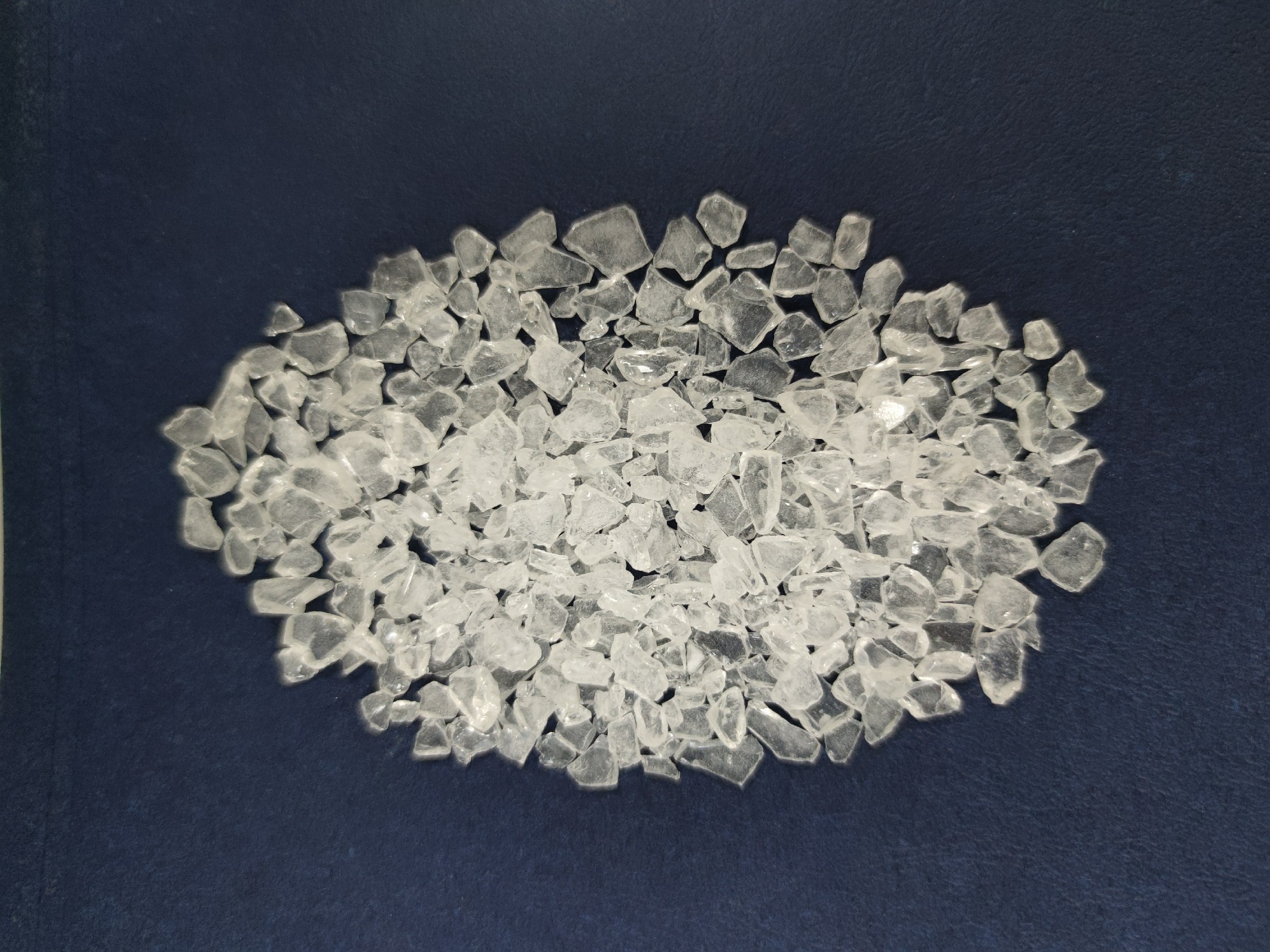

◎.Acara Produk:
