| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | Qualicoat, ISO90001, ISO14000, Reach |
| Nomor model: | NH3306 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Jenis pengawetan:: | Sistem Penyembuhan TGIC | Kondisi penyembuhan: | 200 °C/10 menit |
|---|---|---|---|
| Perbandingan: | 93/7 | Tg (°C): | ~69 |
| Keuntungan: | Stabilitas Penyimpanan Luar Biasa | Properti: | Ketahanan Panas yang Baik dan Anti-menguning |
| Aplikasi: | Cocok untuk Pelapis Bubuk Tekstur Pasir dan Tekstur Kerut | Penggunaan: | Penggunaan Dekorasi Luar Ruangan |
| Menyoroti: | Resin Poliester TGIC ISO14000,Resin Poliester TGIC Anti Menguning |
||
93/7 TGIC Cure Polyester Resin NH3306 dengan Ketahanan Panas Yang Baik dan Anti-menguning
Berbagai jenis resin poliester jenuh dengan sifat yang berbeda dapat disintesis dengan menggunakan asam poli dan poliol yang berbeda, yang terutama digunakan dalam pembuatan pelapis bubuk termoset.
NH3306 adalah resin poliester karboksil jenuh untuk aplikasi sistem pelapisan bubuk poliester / TGIC, dengan ketahanan panas yang baik dan anti-menguning, cocok untuk lapisan bubuk tekstur pasir dan tekstur kerut, yang dapat digunakan untuk dekorasi luar ruangan.
☉.Merekomendasikan Formulasi:NH3306—TGIC
| NH3306 | TGIC | Pengisi pigmen | Agen leveling | Benzion | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
☉.Fitur dasar:
Leveling yang bagus
Sangat baik anti-menguning
Stabilitas penyimpanan yang sangat baik
Ketahanan cuaca yang baik
Cocok untuk pelapis bedak dengan warna yang dalam atau cerah
☉.Spesifikasi I:
| Penampilan |

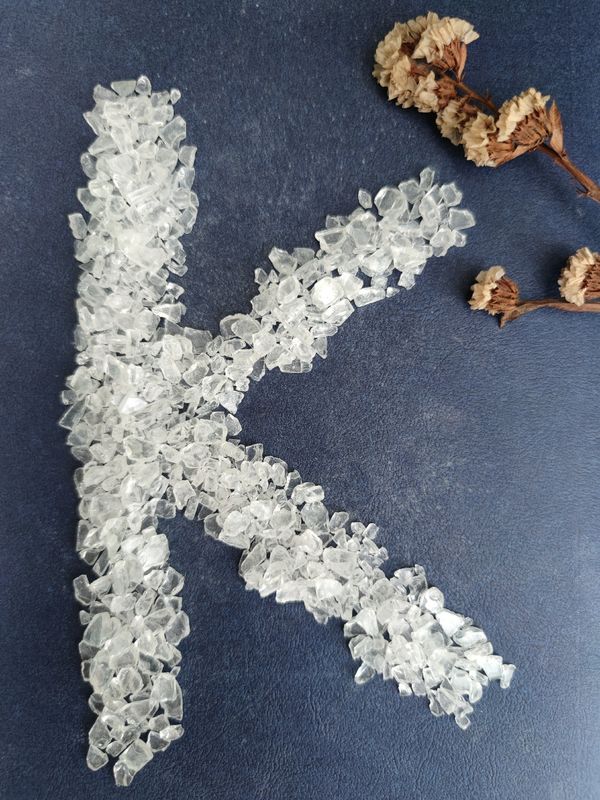

Serpihan Transparan Putih atau Kuning Muda |
| Warna (50% DMF) | maks: 2 |
| Bilangan Asam (mgKOH/g) | 31～36 |
| Titik Pelunakan (℃) | 104～114 |
| Suhu Transisi Kaca.(℃) | 69 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 8200～9800 |
| Reaktivitas pada 180℃ (s, 7% TGIC) | 140～200 |
| Persyaratan Penyembuhan | 200℃×10 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
☉.Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Film Pelapis | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 200~300 |
| Aliran Horizontal (180℃, mm) | 22~26 | |
| Kilap (60 °) | 85% | |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus 50kg·cm | |
☉.Lebih Banyak Kode:
| Kode | Perbandingan | Siklus Penyembuhan | AV (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH-3305 | 93/7 | 200℃*10 menit | 31~35 | 4600～6200 | ~65 | 160-280 | resin tujuan umum.Hemat biaya. |
| NH-3306 | 93/7 | 200℃*10 menit | 31~36 | 8200~9800 | ~69 | 140-200 | Stabilitas penyimpanan yang sangat baik, tahan panas yang baik dan anti-menguning.Cocok untuk powder coating tekstur pasir dan tekstur kerut. |
| NH-3307 | 93/7 | 200℃*10 menit | 30~35 | 4000~6000 | ~67 | 200-260 | Resin tujuan umum untuk pelapis bubuk profil aluminium dengan Tg tinggi, aliran luar biasa, dan daya tahan luar ruangan yang sangat baik. |
| NH-3308 | 93/7 | 200℃*10 menit | 30~36 | 4500~6000 | ~65 | 200-300 | Resin tujuan umum untuk pelapis bubuk kilap rendah dengan daya tahan luar ruangan yang baik dan sifat mekanik. |
| NH-3309 | 93/7 | 200℃*15 menit | 30~35 | 2900~4100 | ~60 | 300-400 | Aliran yang sangat baik, ketahanan kimia yang baik. |
| NH-3309C | 93/7 | 200℃*15 menit | 29~35 | 3500~4200 | ~60 | 380-450 | Aliran yang sangat baik, daya tahan luar ruangan yang ditingkatkan. |
☉.Perkataan:Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).

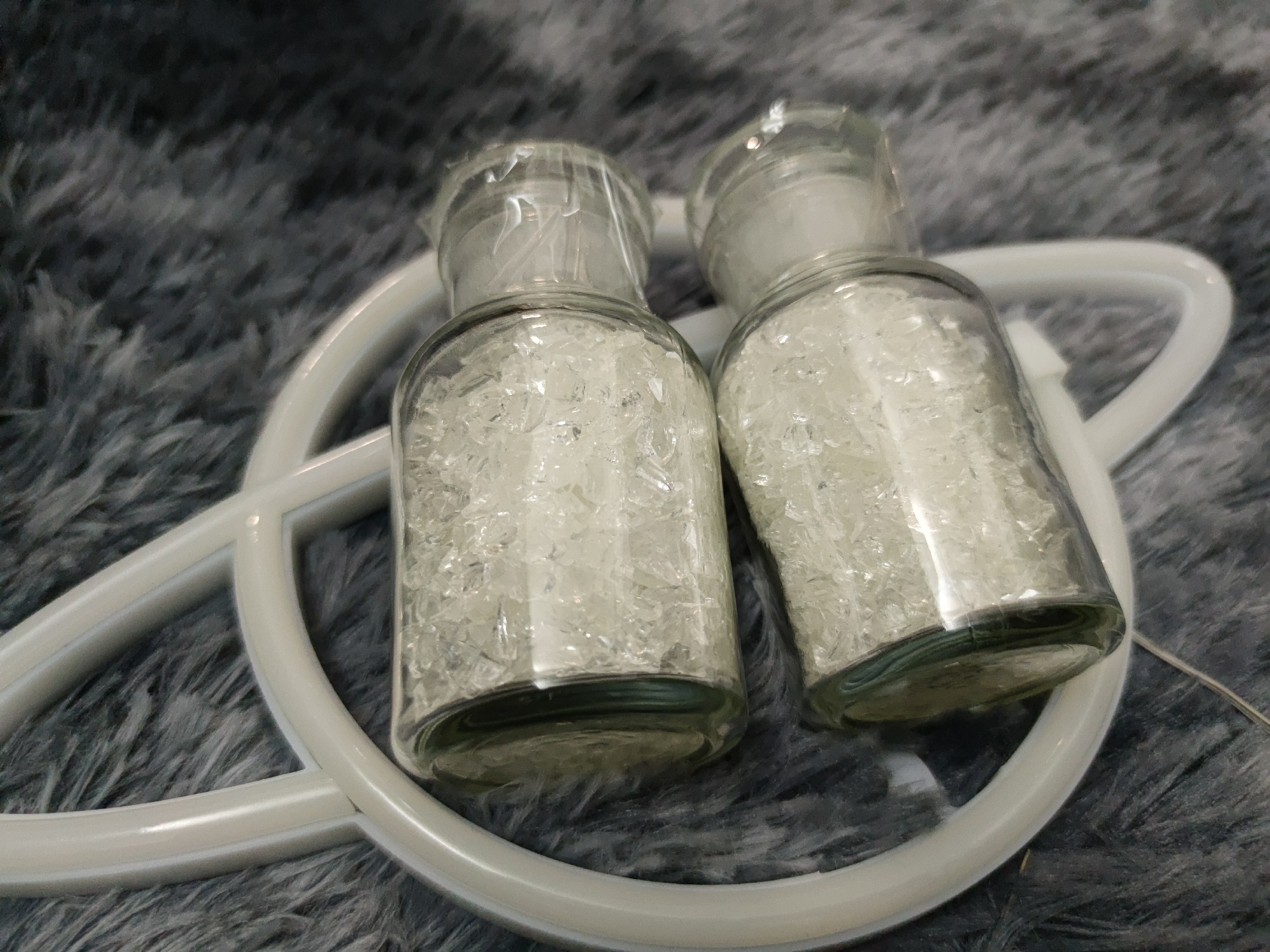

☉.Acara Produk:
