| Tempat asal: | Cina |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | Qualicoat, ISO90001, ISO14000, Reach |
| Nomor model: | NH3363 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875kg/Pallet, 17.500kg/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 80.000 ton per tahun |
| Jenis pengawetan:: | 93/7 TGIC Curing | Kondisi penyembuhan: | 160 °C/10 menit |
|---|---|---|---|
| Bilangan Asam (mgKOH/g): | 31~36 | Viskositas (mPa·s/200℃): | 3700~5300 |
| Keuntungan: | Perawatan Suhu Rendah | Properti: | Aliran yang Baik, Daya Tahan Luar Ruangan Yang Baik dan Sifat Mekanik |
| Aplikasi: | Resin Tujuan Umum | Penggunaan: | Cocok untuk Mesin Konstruksi |
| Menyoroti: | 160 ° C/10 Menit TGIC Polyester Resin,Suhu Rendah Curing TGIC Polyester Resin |
||
93/7 TGIC Polyester Resins dalam Perawatan Suhu Rendah untuk Pelapis Bubuk
Resin Serbaguna HH363 dalam Perawatan Suhu Rendah untuk Pelapis Bubuk TGIC
NH3363 adalah resin poliester karboksil jenuh untuk sistem pelapisan bubuk poliester / TGIC, dirancang untuk pelapis bubuk pengawet suhu rendah, yang hemat biaya dan berkinerja baik.
Menggunakan sistem curing TGIC, ia memiliki ketahanan panas yang sangat baik, tahan cuaca, tahan cahaya, tahan korosi, tahan kimia dan sifat mekanik, dan banyak digunakan di luar ruangan, seperti mesin konstruksi, truk berat, kontainer dan mesin berat lainnya.
☉.Merekomendasikan Formulasi:
| NH3363 | TGIC | Pengisi Pigmen | Agen aliran | benzoin | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
☉.Fitur dasar:
Suhu Penyembuhan Rendah
Leveling Luar Biasa
Sifat Mekanik yang Baik
Ketahanan Pelapukan yang Baik
☉.Spesifikasi I:

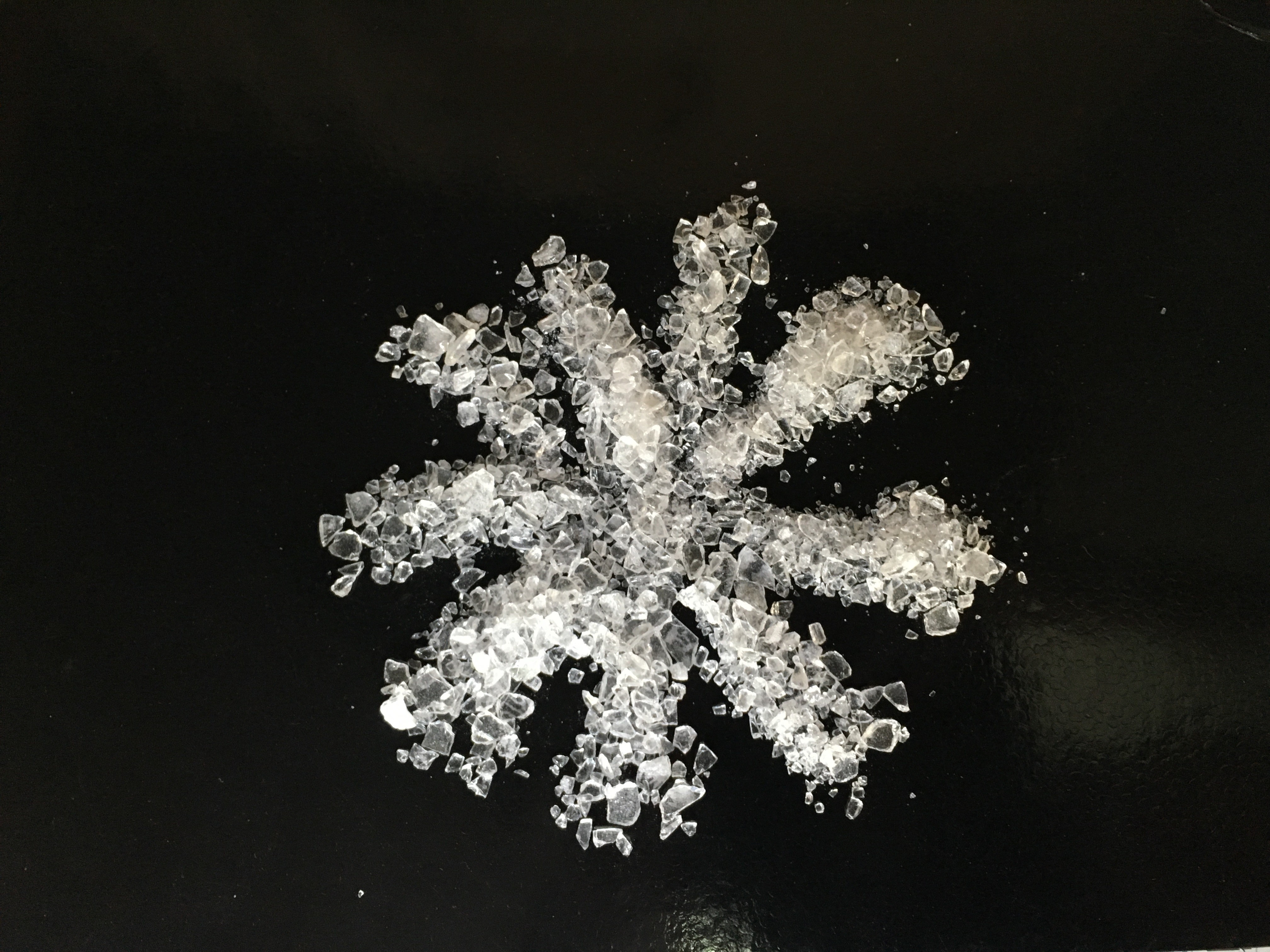

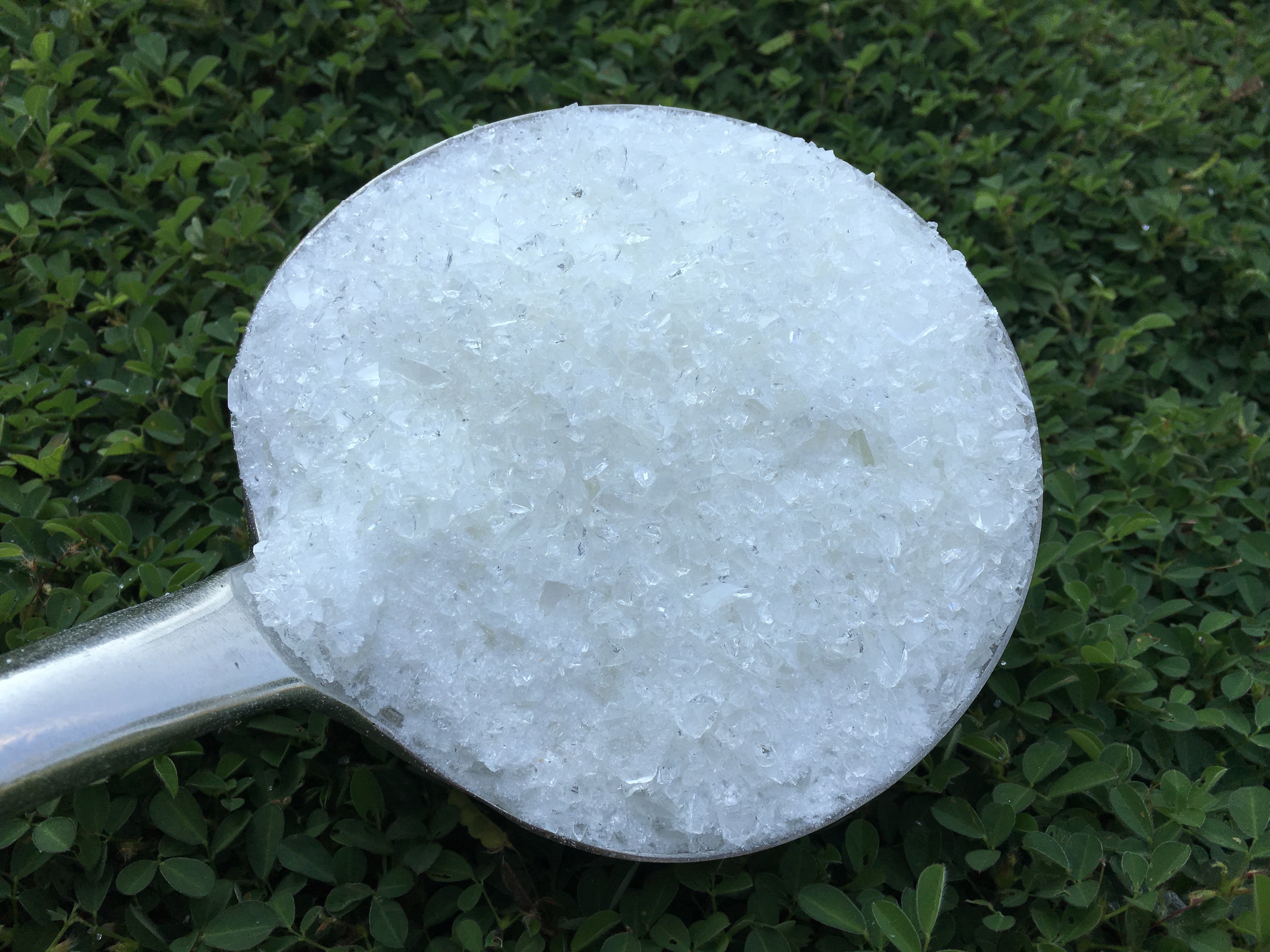

| Penampilan | Serpihan Transparan Kuning Pucat |
| Warna (50% DMF) | maks: 1 |
| Bilangan Asam (mgKOH/g) | 31～36 |
| Titik Pelunakan (℃) | 103～113 |
| Suhu Transisi Kaca.(℃) | 60 |
| Viskositas Peleburan (200℃, kerucut/pelat, mPa·s) | 3700～5300 |
| Reaktivitas pada 180℃ (s, 7% TGIC) | 120～180 |
| Persyaratan Penyembuhan | 160℃×10~15 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
☉.Spesifikasi II:
| Kondisi Ekstrusi | Extruder dua sekrup | |
| Zona I: 90～110℃ | Zona II: 110～120℃ | |
| Kecepatan Revolusi | 500～1200rpm | |
| Kehalusan bedak | 100μm | |
| Kondisi Aplikasi | Penyemprotan Elektrostatik Dengan | 40～70KV |
| Ketebalan Film Pelapis | 50～70μm | |
| Baja canai dingin yang mengalami degreased | 0.5mm | |
| Properti Film | Waktu Gel (180℃, detik) | 120~180 |
| Aliran Horizontal (180℃, mm) | 22~24 | |
| Membungkuk (φ1mm) | Lulus | |
| Perekat (1mm, kelas) | 0 | |
| kekerasan pensil | 1H | |
| Dampak (50cm) | Lulus 50kg·cm | |
☉.Lebih Banyak Kode:
| Kode | Perbandingan | Siklus Penyembuhan | AV (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH-3362 | 93/7 | 160℃*15 menit | 31~36 | 3700~5300 | ~62 | 40-100 | Untuk pelapis bubuk panggang rendah dengan ketahanan mekar yang sangat baik dan daya tahan luar ruangan, cocok untuk mesin teknik. |
| NH-3363 | 93/7 | 160℃*10 menit | 31~36 | 3700~5300 | ~60 | 40-100 | Resin tujuan umum untuk disembuhkan pada 160℃.Aliran yang baik, daya tahan luar yang baik dan sifat mekanik. |
| NH-3365 | 93/7 | 160℃*15 menit | 31~36 | 4500~6500 | ~63 | 80-180 | Resin tujuan umum untuk disembuhkan pada 160℃.Aliran yang sangat baik, daya tahan luar ruangan yang sangat baik dan sifat mekanik. |
| NH-3366 | 93/7 | 160℃*15 menit | 31~36 | 4500~6500 | ~62 | 80-180 | Untuk pelapis bubuk panggang rendah dengan ketahanan mekar yang sangat baik dan daya tahan luar ruangan, cocok untuk mesin teknik. |
☉.Perkataan:Semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH),anti pembakar gas(G),senjata suku(T) dananti-mekar(F).
☉.Acara Produk:
