| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Nomor model: | HH2586 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875KG/PALLET, 17.500KG/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, D/P |
| Menyediakan kemampuan: | 80,000 ton/tahun |
| Spesifikasi: | penyembuhan hibrid poliester epoksi | Nilai asam（mgKOH/g）: | 68-80 |
|---|---|---|---|
| Viskositas (mPa.s/200°c): | 5000-8500 | Perbandingan: | 50/50 |
| Kondisi penyembuhan: | 180°C/15 menit | Reaktivitas (s/180°c): | 120-200 |
| Tg(°c): | ~60 | Properti: | Penyembuhan cepat, fleksibilitas luar biasa, dan ketahanan benturan |
| Menyoroti: | Resin Poliester Lapisan Serbuk 180C,50:50 Resin Poliester Lapisan Serbuk,50:50 Epoksi Poliester Hibrid |
||
Penyembuhan cepat Hibrida poliester epoksiHH2586 fleksibilitas yang sangat baik dan ketahanan benturan
◇ Aplikasi:
HH2686 adalah resin poliester karboksil yang dirancang untuk pelapis bubuk hibrida 60/40.
◇ Fitur dasar:
Leveling yang luar biasa
Sifat mekanik yang luar biasa
Ketahanan kimia yang baik
Stabilitas penyimpanan yang baik
◎Spesifikasi:

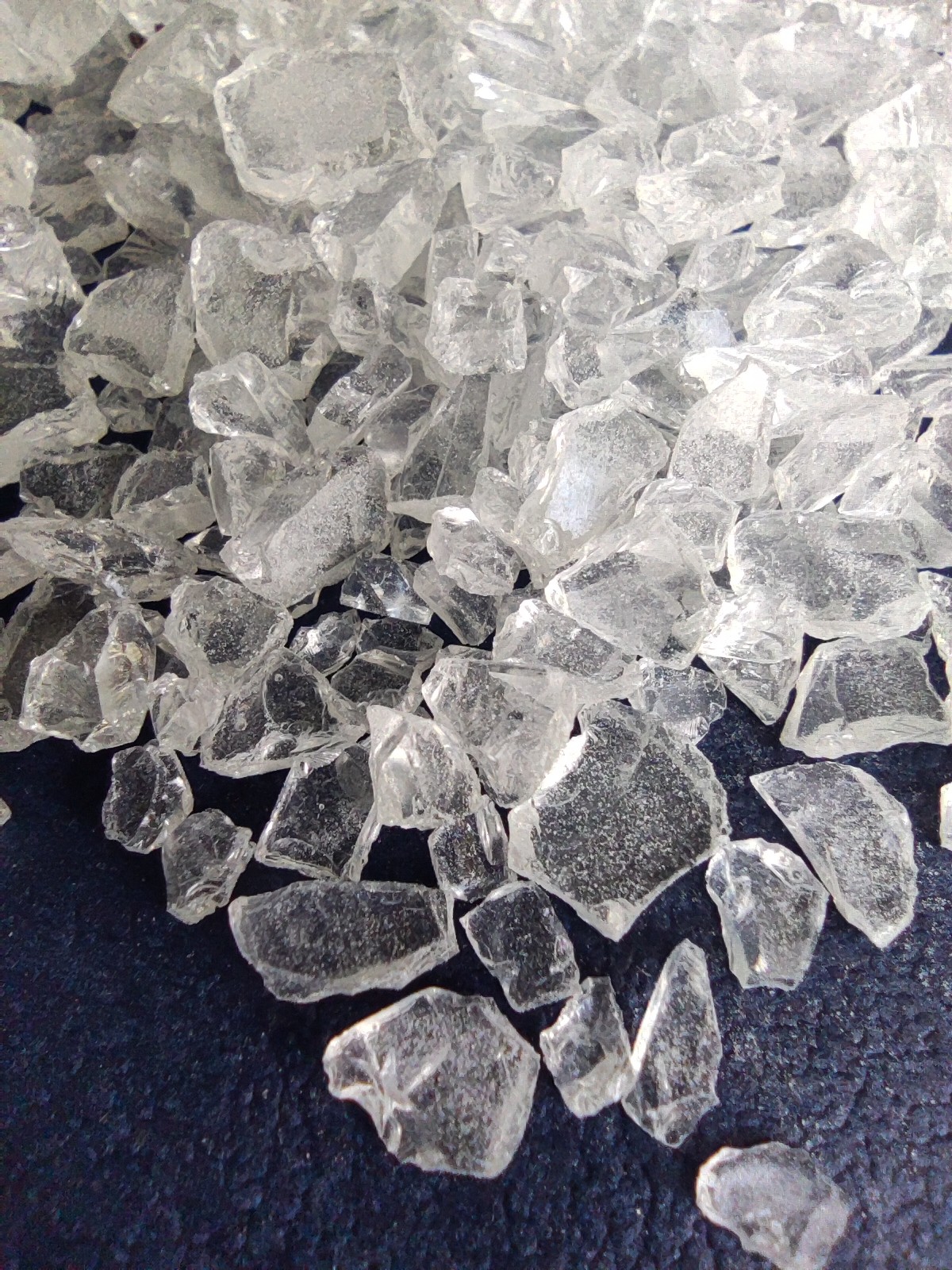

| Penampilan | Serpihan transparan berwarna putih atau kuning pucat |
|
Warna(50%DMF) |
maks:3 |
| Nilai Asam (mgKOH/g) | 52,5～57 |
| Titik Pelunakan (℃) | 90～103 |
| Suhu Transisi Kaca.(℃) | ～55 |
| Viskositas Leleh (200℃, ICI, mPa·s) | 3000~4500 |
| Reaktivitas pada 180 ℃ (s, 40% Epoxy) | 170~300 |
| Persyaratan Penyembuhan | 180℃×15 menit atau 200℃×10 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
◇ Kondisi Ekstrusi:
Ekstruder dua sekrup
Zona I: 90～110℃ Zona II: 110～120℃
Kecepatan revolusi: 500～1200rpm
Kehalusan bubuk: ＜100μm
◇ Kondisi Aplikasi:
Penyemprotan elektrostatik dengan: 40～70KV
Ketebalan film pelapis: 50～70μm
Baja cold-rolled degrease 0,5mm
◇ Persyaratan Penyembuhan:180℃×15 menit atau 200℃×10 menit
◇ Properti Film:
Waktu gel (180 ℃, dtk): 220 ~ 320
Aliran horizontal: (180 ℃), mm: 28 ~ 30
Gloss(60°): ≥90%
Membungkuk (φ1mm): lulus
Perekat (1mm, tingkat): 0
Kekerasan pensil: 1H
Dampak(50kg·cm): lulus
| Kode | Perbandingan | Siklus penyembuhan |
Nilai asam (mgKOH/g) |
Viskositas (mPa.s/200°c) |
Tg(°c) |
Reaktivitas (s/180°c) |
Properti |
| HH2586 | 50:50 | 180°C/15 menit | 68-80 | 5000-8500 | ~60 | 120-200 |
Penyembuhan cepat, fleksibilitas luar biasa, dan ketahanan benturan |
◇Kemasan:Tas PE, NW 25KG±0,1KG/tas
Perkataan:semua resin poliester dapat disesuaikanBukan timah(A) ,kompor anti gas(G),pistol tribo(T) dananti berbunga(F)
