| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Nomor model: | NH3362 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875KG/PALLET, 17.500KG/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, D/P |
| Menyediakan kemampuan: | 80,000 ton/tahun |
| Spesifikasi: | penyembuhan TGIC | Nilai asam（mgKOH/g）: | 31-36 |
|---|---|---|---|
| Viskositas (mPa.s/200 °c): | 3700-5300 | Perbandingan: | 93/7 |
| Kondisi Penyembuhan: | 160 °C/15 menit | Reaktivitas (s/180 ° c): | 40-100 |
| Tg(°C): | ~62 | Properti: | Untuk pelapis bubuk panggang rendah dengan ketahanan mekar yang sangat baik dan daya tahan luar ruan |
| Menyoroti: | 25Kg resin poliester termoset,resin poliester termoseting 92/8,lapisan resin poliester 92/8 |
||
NH3362 untuk pelapis bubuk panggang rendah dengan ketahanan mekar yang sangat baik dan daya tahan luar ruangan untuk mesin rekayasa
Aplikasi:
NH3362 adalah resin poliester karboksil jenuh untuk sistem pelapisan bubuk poliester / TGIC, dirancang untuk pelapis bubuk pengawet suhu rendah.
Fitur dasar:
Suhu curing rendah
Sifat mekanik yang baik
Anti-beku yang sangat baik
Spesifikasi:

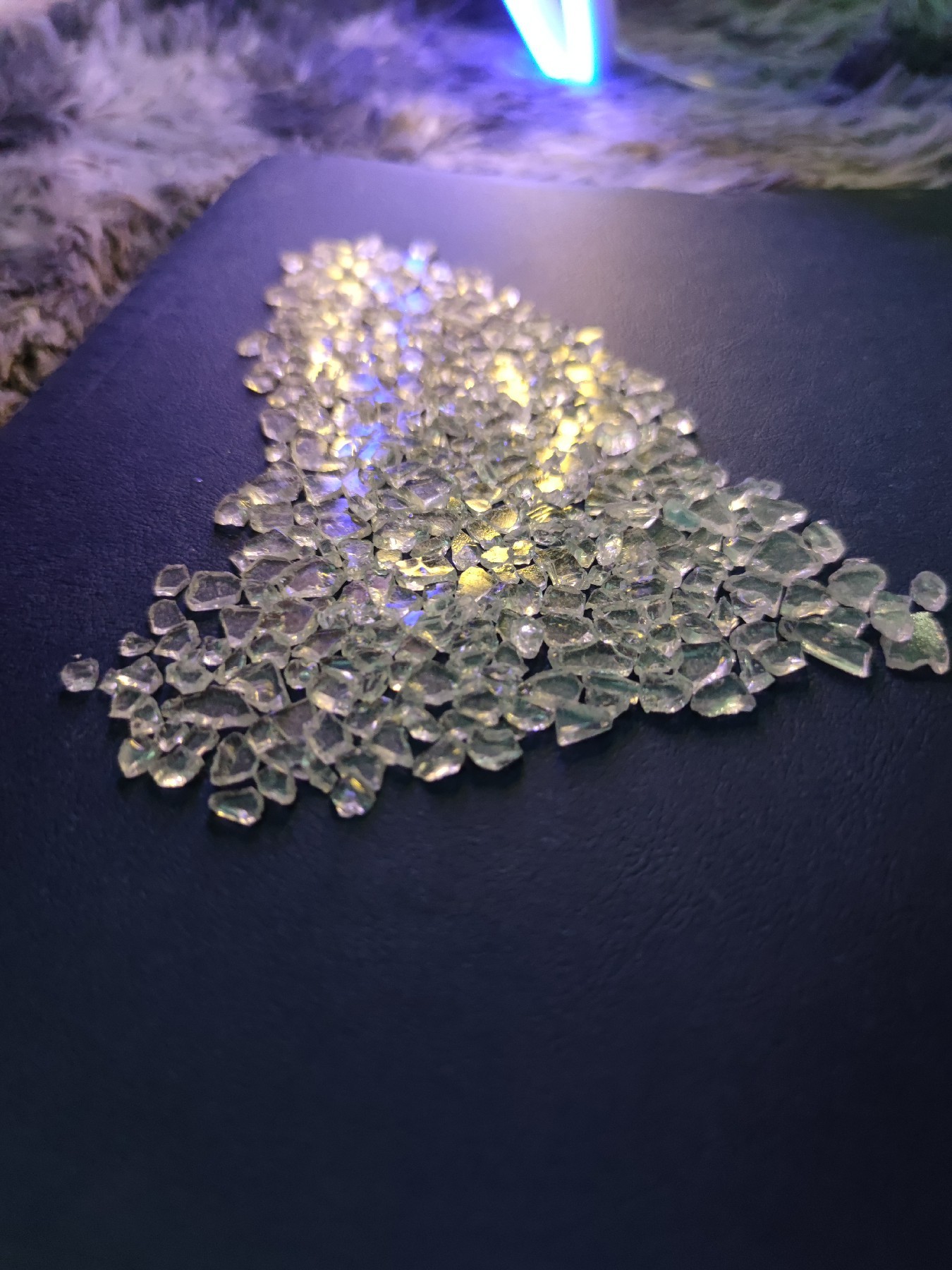

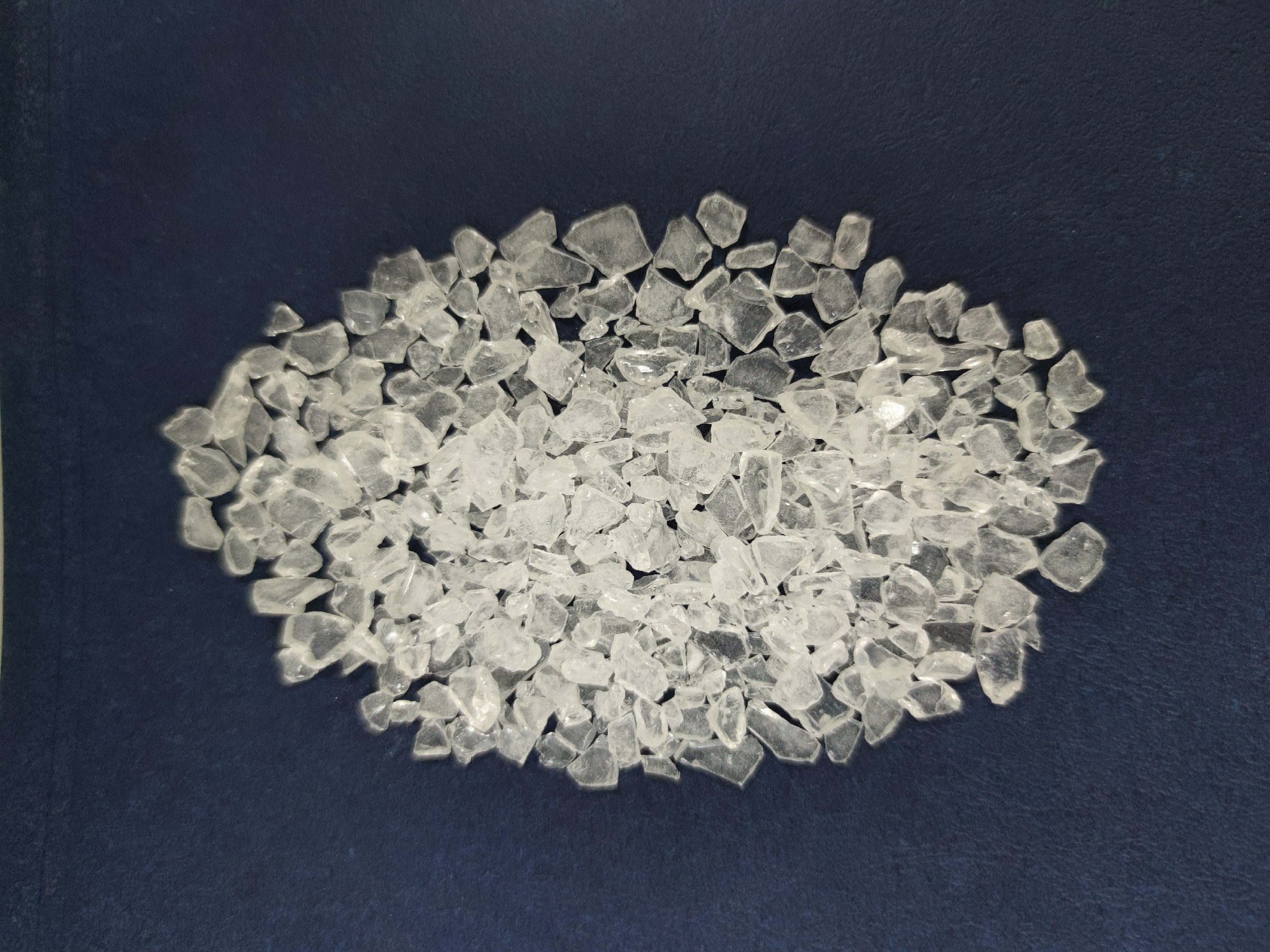

| Penampilan | serpihan kuning pucat |
| Bilangan Asam (mgKOH/g) | 31～36 |
| Titik Pelunakan (℃) | 103～113 |
| Suhu Transisi Kaca( ) | 62 |
| Viskositas Peleburan (ICI, mPa·s/200℃) |
4500±800 |
| Reaktivitas pada 180℃ (s, 7% TGIC) |
70±30 |
| Persyaratan Penyembuhan | 160℃×15-20 menit |
| Kemasan | Tas PE, Berat Bersih 25kg ± 0,1kg / tas |
Kondisi Ekstrusi:
Extruder dua sekrup
Suhu Jaket: 110～120℃
Kecepatan Revolusi: 500～1200rpm
Kehalusan Bubuk: 100μm
Kondisi Aplikasi:
Penyemprotan elektrostatik dengan: 40～70KV
Ketebalan film pelapis: 50～70μm
Baja canai dingin yang diturunkan: 0,5mm
Properti Film:
| Waktu Gel (180℃, detik) | 70~130 |
| Aliran Horizontal (180℃, mm) | 19~25 |
| Kilap (60 °) | 85% |
| Membungkuk (φ1mm) | Lulus |
| Perekat (1mm, kelas) | 0 |
| Kekerasan pensil | 1H |
| Dampak (50cm) | Lulus |
Kode Lainnya:
| Kode | Perbandingan | Siklus Penyembuhan | AV (mgKOH/g) | Viskositas (mPa.s/200℃) | Tg (℃) | Reaktivitas (s/180℃) | Properti |
| NH3362 | 93/7 | 160℃*15 menit | 31~36 | 3700~5300 | ~62 | 40-100 | Untuk pelapis bubuk panggang rendah dengan ketahanan mekar yang sangat baik dan daya tahan luar ruangan, cocok untuk mesin teknik. |
| NH3363 | 93/7 | 160℃*10 menit | 31~36 | 3700~5300 | ~60 | 40-100 | Resin tujuan umum untuk disembuhkan pada 160℃.Aliran yang baik, daya tahan luar yang baik dan sifat mekanik. |
| NH3365 | 93/7 | 160℃*15 menit | 31~36 | 4500~6500 | ~63 | 80-180 | Resin tujuan umum untuk disembuhkan pada 160℃.Aliran yang sangat baik, daya tahan luar ruangan yang sangat baik dan sifat mekanik. |
| NH3366 | 93/7 | 160℃*15 menit | 31~36 | 4500~6500 | ~62 | 80-180 | Untuk pelapis bubuk panggang rendah dengan ketahanan mekar yang sangat baik dan daya tahan luar ruangan, cocok untuk mesin teknik. |
Kemasan:Tas PE, NW 25KG ± 0,1 KG / tas
Catatan:semua resin poliester dapat disesuaikan untukNon-timah(SEBUAH) ,pembakar anti gas(G),senjata suku(T) dananti-mekar(F)
