| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | Qualicoat |
| Nomor model: | NH3307 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | Tas 25kg / PE, 875KG / PALLET, wadah 17,500KG / 20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, D/P |
| Menyediakan kemampuan: | 80,000 ton/tahun |
| Spesifikasi: | penyembuhan HAA | Aplikasi: | resin bubuk penggunaan luar ruangan |
|---|---|---|---|
| Properti: | Ramah lingkungan | Properti: | halus tinggi gloss |
| tarif agen: | 95/5 | Keuntungan: | Sifat mekanik yang sangat baik |
| Menyoroti: | 180 derajat HAA Polyester,High Gloss HAA Polyester,resin poliester HAA |
||
Powder Coating Resin untuk HAA Cure Good Flow High Gloss
Aplikasi:
NH-6583 adalah resin poliester karboksil jenuh yang dirancang untuk pelapisan bubuk 95:5 Primid XL 552 untuk dikeringkan pada suhu 180℃.
Fitur dasar:
Leveling yang luar biasa
Sifat mekanik yang luar biasa
Baik anti-menguning
Lubang jarum gratis di film tebal
Ketahanan cuaca yang baik
Spesifikasi:

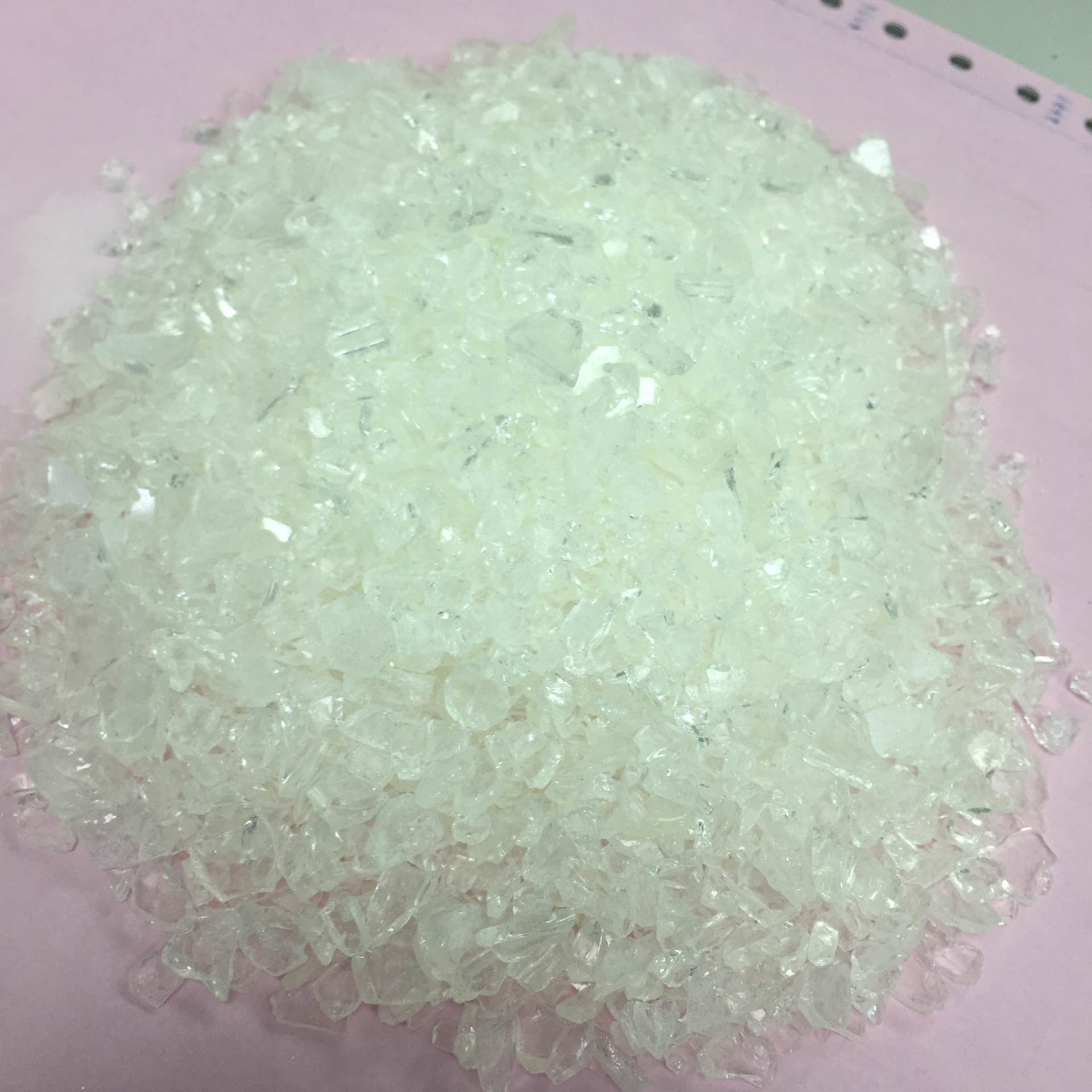

Penampilan serpihan transparan putih atau kuning muda
Warna (50% DMF): maks: 2
Nomor asam (mgKOH/g): 29～35
Titik pelunakan (℃) 96～106
Suhu transisi gelas ( ) 56
Viskositas leleh (200℃, kerucut/pelat, mPa·s): 3000±500
Reaktivitas pada 180℃(s, 5% XL552): 245±45
Merekomendasikan Formulasi:
NH-6583/HAA
| NH-6583 | XL-552 | Pengisi | Agen aliran | benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
Kondisi Ekstrusi:
Pengekstrusi dua sekrup
Zona I: 90～110℃ Zona II: 110～120℃
Kecepatan revolusi: 500～1200rpm
Kehalusan bedak: 100μm
Kondisi Aplikasi:
Penyemprotan elektrostatik dengan: 40～70KV
Ketebalan lapisan film: 50～70μm
Baja canai dingin yang diturunkan 0,5mm
Persyaratan Penyembuhan:180℃×10 menit.
Properti Film:
Waktu gel (180 , dtk) 160 ~ 300
Aliran horizontal:(180℃), mm: 25~29
Gloss(60 °): 88%
Membungkuk (φ1mm): lulus
Perekat (1mm, kelas): 0
Kekerasan pensil: 1H
Dampak (50cm): lulus
Kemasan:
Tas PE, NW 25KG ± 0,1 KG / tas
