| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Nomor model: | NH8001 & NH8505 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875KG/PALLET, 17.500KG/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, D/P |
| Menyediakan kemampuan: | 80,000 ton/tahun |
| Spesifikasi: | penyembuhan TGIC | Aplikasi: | Lapisan bedak dengan kilap 25% -40% |
|---|---|---|---|
| Keuntungan: | Pencampuran kering, aliran yang baik dan anti menguning | Properti: | Sifat mekanik yang baik, ketahanan kimia, tahan cuaca, stabilitas penyimpanan |
| Perbandingan: | 90/10,95/5 | Kondisi Penyembuhan: | 200 °C/10 menit |
| Menyoroti: | 10 menit menyembuhkan Blended Polyester Resin,25% Gloss Blended Polyester Resin,Blended TGIC polyester powder |
||
Powder Paint Polyester resin dengan campuran kering untuk 25-40% Gloss
Aplikasi:
NH8001/NH8505 adalah resin poliester karboksil jenuh untuk pelapis bubuk poliester/TGIC kilap rendah dengan prosedur campuran kering.
Keseimbangan antara leveling tinggi, tahan cuaca tinggi dan sifat mekanik powder coating diselesaikan melalui desain struktur molekul produk, penyaringan monomer dan aditif dan studi kinetika sintesis;
Dalam model ini, kami meningkatkan formula untuk mencapai keseimbangan antara perataan tinggi, tahan cuaca, dan sifat mekanik pelapis bubuk.
Fitur dasar:
Leveling yang bagus
Sifat mekanik yang sangat baik
Stabilitas penyimpanan yang baik
Ketahanan kimia yang baik dan anti-menguning halus
Ketahanan cuaca yang baik
Spesifikasi:
NH8001 NH8505

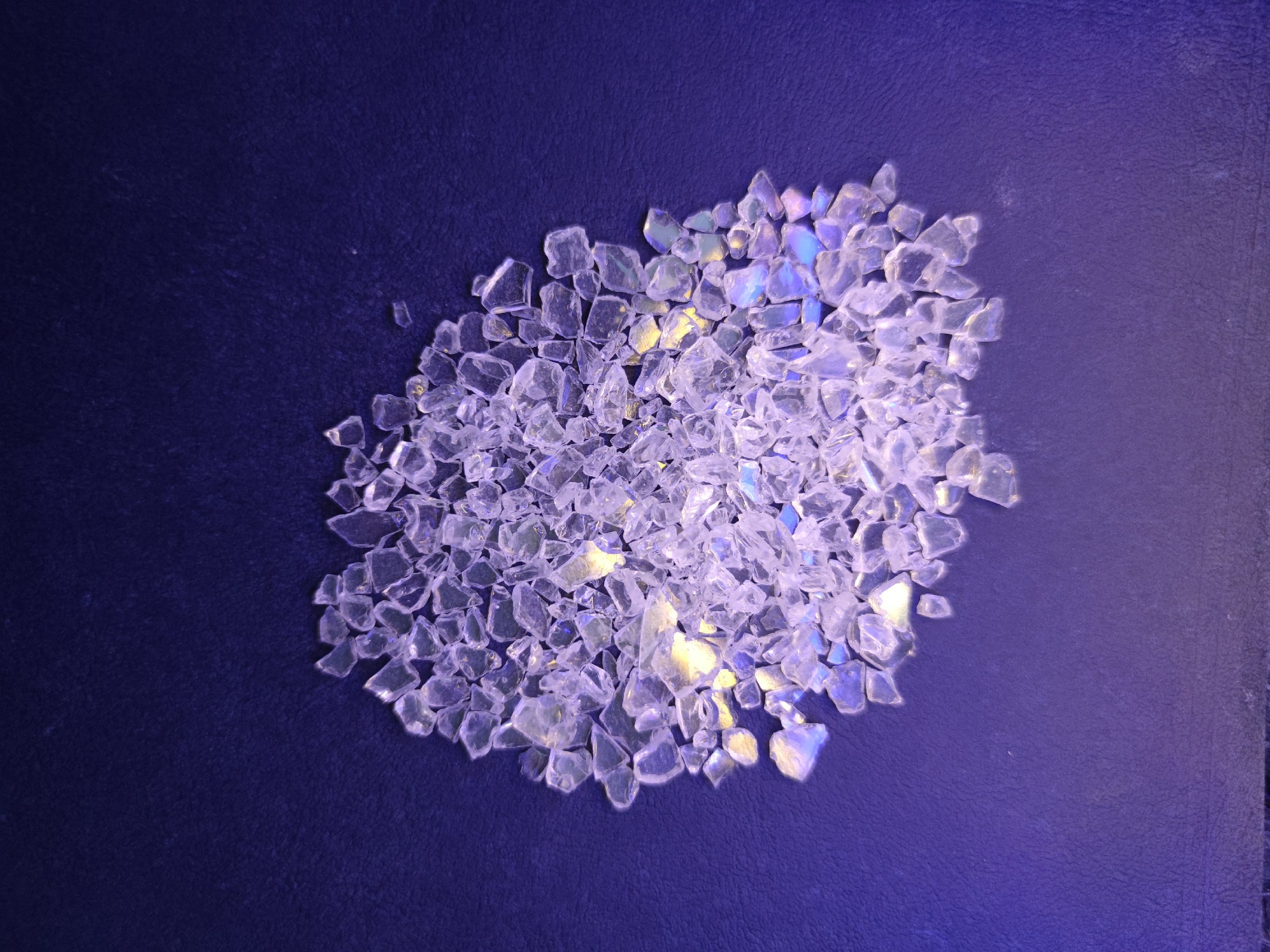

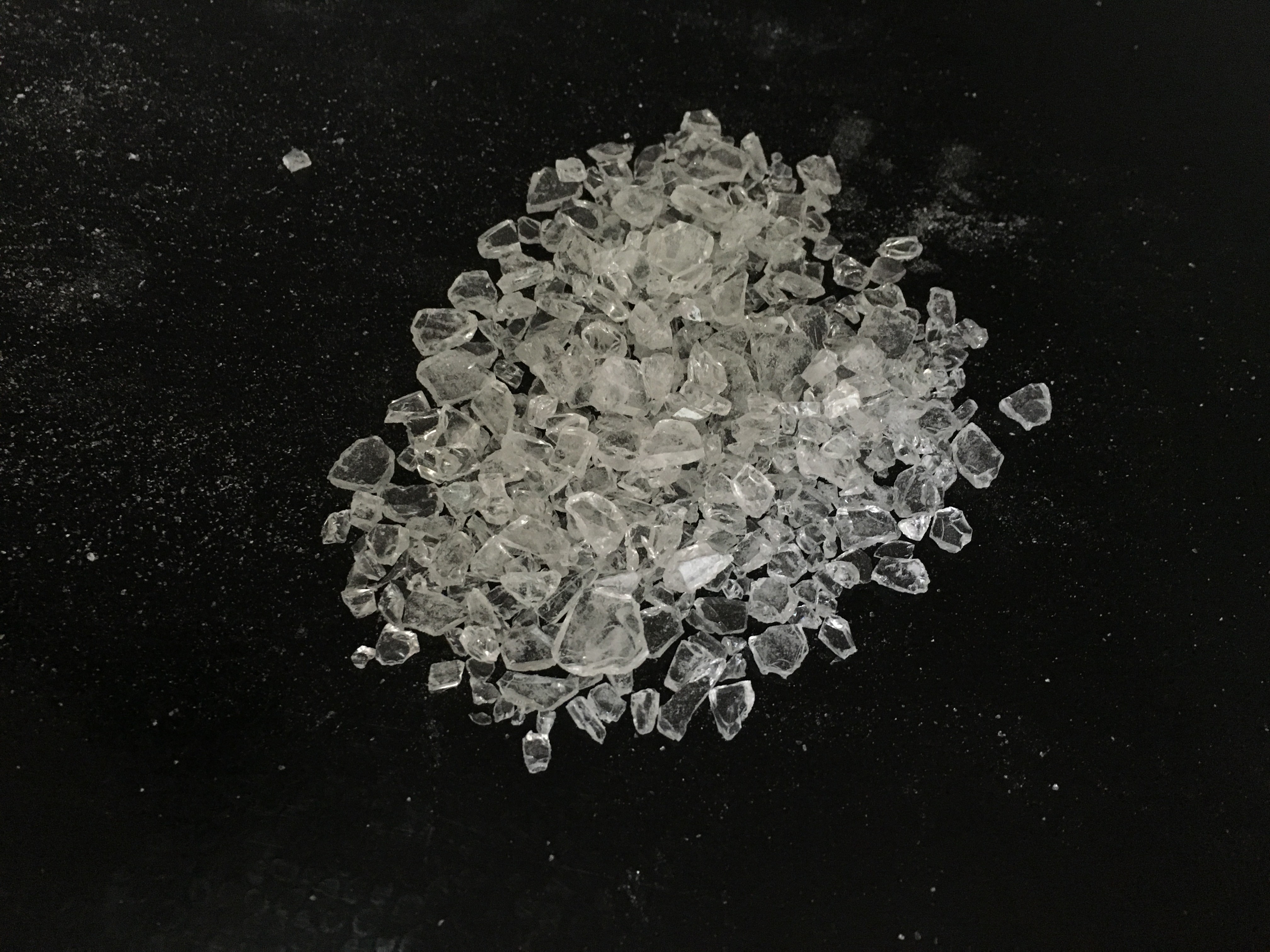

Penampilan: serpihan kuning pucat serpihan kuning pucat
Warna (50% DMF): 2 2
Nomor asam (mgKOH/g): 48～54 19～24
Titik pelunakan (℃): 100～110 103～113
Suhu transisi gelas ( ): ~62 ~62
Viskositas leleh: 3500 ± 800 6250 ± 1250
(200℃, kerucut/piring, mPa·s)
Reaktivitas pada 180℃ : 80±30 400±120
(s, 10, 5% TGIC)
Rekomendasikan Formulasi:
| Perumusan | NH8001 | NH8505 | TGIC | Pengisi pigmen | Agen leveling | Benzion |
| Saya | 270 | — | 30 | 200 | 3 | 1.5 |
| II | — | 270 | 14.2 | 200 | 3 | 1.5 |
Kondisi Ekstrusi:
Pengekstrusi dua sekrup
Zona I: 90～110℃ Zona II: 110～120℃
Kecepatan revolusi: 500～1200rpm
Kehalusan bubuk: 100μm
Blending Extrude I dan II dengan perbandingan berat 1:1 sebelum digiling.
Kondisi Aplikasi:
Penyemprotan elektrostatik dengan: 40～70KV
Ketebalan lapisan film: 50～80μm
Baja canai dingin yang diturunkan 0,5mm
Persyaratan Penyembuhan: 180℃×20 menit atau 200℃×10 menit
Properti Film:
Gloss(60 °): 40%
Perekat (1mm, kelas): 0
Kekerasan pensil: 1H
Dampak Langsung (50cm): lulus
◇ Kemasan:
Tas PE, NW 25KG ± 0,1 KG / tas
Perkataan:semua resin poliester dapat disesuaikan untuk Non-timah (A) ,pembakar anti gas(G),senjata suku(T) dan anti-mekar(F)
