| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Nomor model: | NH9001 & NH9508 |
| Kuantitas min Order: | 500kg |
| Harga: | negotiable |
| Kemasan rincian: | 25kg/tas PE, 875KG/PALLET, 17.500KG/20GP |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, D/P |
| Menyediakan kemampuan: | 80,000 ton/tahun |
| Spesifikasi: | poliester/TGIC | Aplikasi: | Lapisan bubuk matte |
|---|---|---|---|
| Keuntungan: | Sifat mekanik yang sangat baik | Perbandingan: | 90/10,95/5 |
| Kondisi penyembuhan: | 200°C/10 menit | ||
| Menyoroti: | Polyester Epoxy Resin 25kg,Resin Polyester Epoxy Campuran Kering,resin polyester Campuran Kering 25kg |
||
Resin Poliester Campuran Kering untuk Lapisan Bedak Matte Super Tahan Lama
◇ Aplikasi:
NH9001/NH9508 adalah resin poliester karboksil jenuh untuk lapisan serbuk poliester/TGIC dengan kilap rendah melalui prosedur pencampuran kering.
Lapisan dibuat dengan mencampurkan resin, pigmen dan pengisi, bahan pengawet dan aditif lainnya dalam proporsi tertentu, dan kemudian dengan ekstrusi panas, penghancuran dan penyaringan.Mereka disimpan secara stabil pada suhu kamar.Setelah penyemprotan elektrostatik atau lapisan celup bedak terfluidisasi, mereka dipanaskan, dipanggang, dilelehkan dan dipadatkan untuk membentuk film permanen yang rata dan cerah, untuk mencapai tujuan dekorasi dan anti korosi.
◇ Fitur dasar:
Leveling yang luar biasa
Ketahanan cuaca yang sangat baik
Sifat mekanik yang sangat baik
Ketahanan kimia yang baik
Stabilitas penyimpanan yang baik
◇ Spesifikasi:
NH9001 NH9508

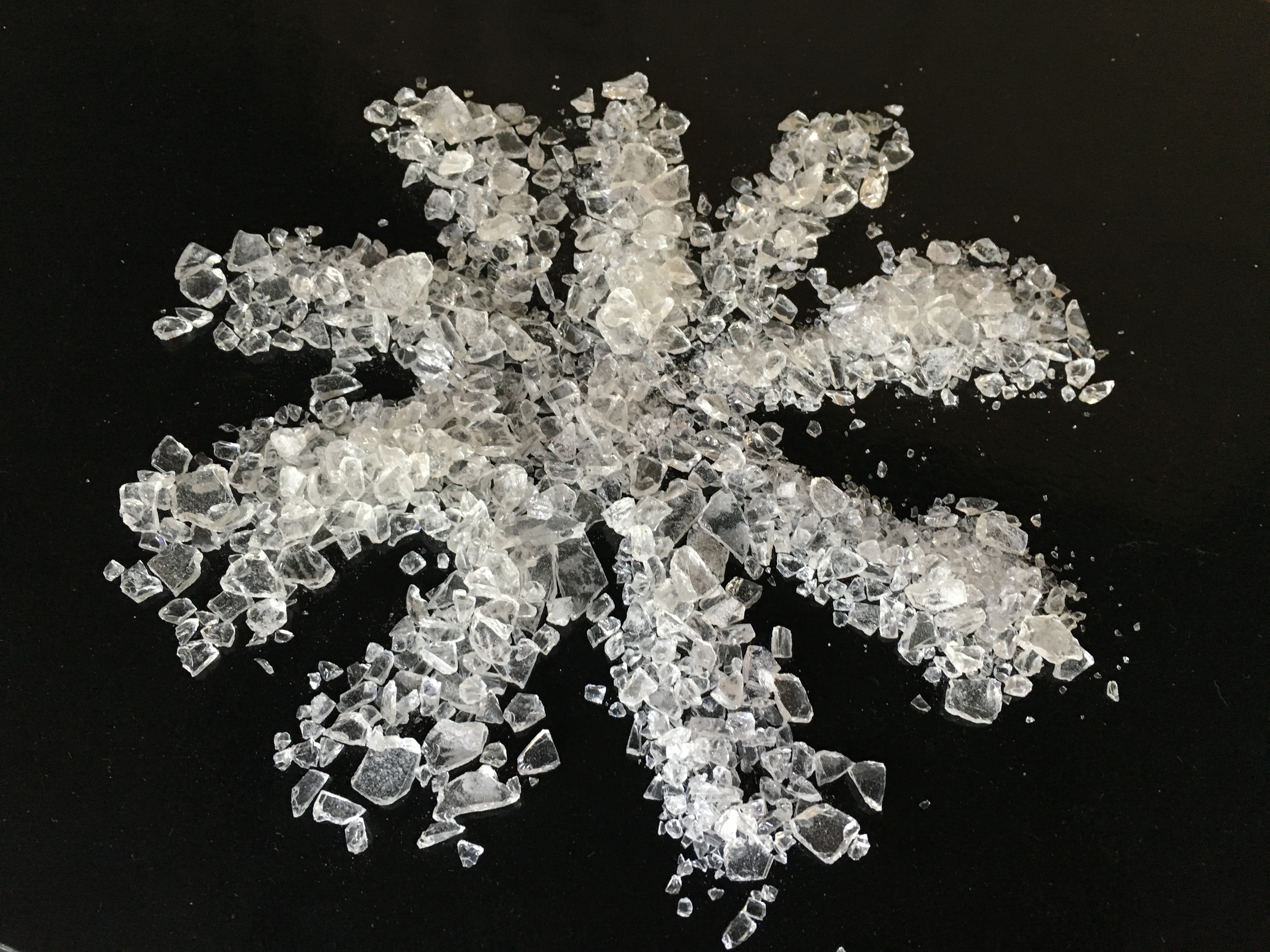

Penampilan: serpihan kuning pucat serpihan kuning pucat
Warna(50%DMF): ≤3 ≤2
Bilangan asam (mgKOH/g): 46～54 19～25
Titik pelunakan (℃): 103～113 103～113
Suhu transisi kaca.( ℃): ~65 ~63
Viskositas leleh: 5100±800 5000±500
(200℃, kerucut/pelat, mPa·s)
Reaktivitas pada 180℃(s, TGIC): 50±25 330±60
◇ Merekomendasikan Formulasi:
| Perumusan | NH9001 | NH9508 | TGIC | Pengisi ＆ pigmen | Agen leveling | Bensin |
| SAYA | 270 | — | 30 | 200 | 3 | 1.5 |
| II | — | 270 | 14 | 200 | 3 | 1.5 |
◇ Kondisi Ekstrusi:
Ekstruder dua sekrup
Zona I: 90～110℃ Zona II: 110～120℃
Kecepatan revolusi: 500～1200rpm
Kehalusan bubuk: ＜100μm
Blender I dan II dengan perbandingan berat 1:1 sebelum digiling.
◇ Kondisi Aplikasi:
Penyemprotan elektrostatik dengan: 40～70KV
Ketebalan film pelapis: 50～70μm
Baja cold-rolled degrease 0,5mm
◇ Persyaratan Penyembuhan:200℃×10 menit
◇ Properti Film:
Gloss(60°): ≤40%
Membungkuk (φ1mm): Lulus
Perekat (1mm, tingkat): 0
Kekerasan pensil: ≥2H
Dampak Langsung (50cm): lulus
◇Kemasan:
Tas PE, NW 25KG±0,1KG/tas
Perkataan:semua resin poliester dapat disesuaikanBukan timah(A) ,kompor anti gas(G),pistol tribo(T) dananti berbunga(F)
