| Tempat asal: | CINA |
|---|---|
| Nama merek: | KINTE |
| Sertifikasi: | ROHS,ISO90001,ISO14001,OHSMS18001,Reach |
| Kuantitas min Order: | 100kg |
| Harga: | negotiate |
| Kemasan rincian: | dengan tas PP ganda NW 20(25)kg / karton, 1000KG / palet |
| Waktu pengiriman: | dalam waktu 10 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T, D/A |
| Menyediakan kemampuan: | 500 ton/bulan |
| Aplikasi: | Profil aluminium, profil besi, furnitur logam, pintu besi, kusen jendela | Warna: | RAL, PANTON dan Disesuaikan |
|---|---|---|---|
| Umur simpan: | 12 bulan dalam 30 , hindari sinar matahari langsung. | Angkutan: | <i>Non-dangerous goods.</i> <b>Barang tidak berbahaya.</b> <i>It can be transported in various ways, |
| Menyoroti: | Lapisan Serbuk Termoset Efek Kayu,Lapisan Bubuk Termos Perpindahan Panas,Cat bubuk poliester Efek Kayu |
||

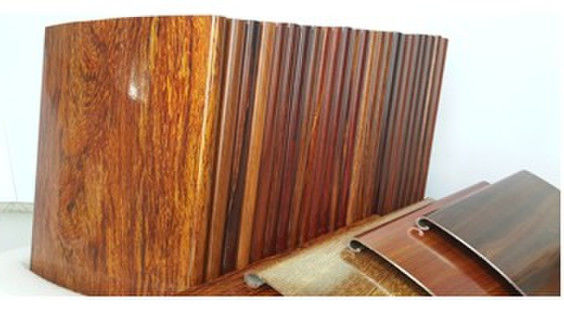

Perpindahan panas efek kayu produsen Powder Coating
Ini adalah jenis powder coating yang dengan tujuan khusus, khusus digunakan untuk film dasar lapisan teknologi transfer termal.
Dengan teknologi perpindahan panas termal, semua jenis efek penampilan dapat dibentuk pada film bubuk.
Ada 2 jenis lapisan bubuk perpindahan panas:
Jenis poliester berdasarkan pengeras TGIC dan jenis Poliuretan berdasarkan pengeras isosianat yang diblokir.Salam jenis Polyurethane.
Keuntungan:
Perataan yang baik, urat yang jernih, mudah merobek isian pencetakan, permeabilitas yang baik, sedikit difusivitas.
Semua jenis efek penampilan dapat dibentuk pada film bubuk, seperti kayu, marmer, vena, dan bubuk dasar kami memiliki efek logam, efek pearlescent, dan warna majemuk
Proses pelapisan: pelapis dasar → panaskan sebelumnya → pelapis atas → cukur bubuk → obati
| PROPERTI | Berat jenis | 1.4 ~ 1.8g/cm3 (Bervariasi sesuai dengan formula yang berbeda dan warna yang berbeda) | |||
| Ukuran partikel | Ukuran partikel standar rata-rata adalah 35 ~ 40μm, jumlah kurang dari 10μm adalah <10%, dan jumlah lebih dari 100μm adalah <0,5%. Jika ada permintaan khusus, mohon saran terlebih dahulu | ||||
| mengalir | Baik mengalir dan menyampaikan | ||||
| Titik Pelunakan | 70~105℃. Bervariasi sesuai dengan warna dan kilap yang berbeda | ||||
| Stabilitas Penyimpanan | 12 bulan dalam 30 | ||||
|
SIFAT-SIFAT LAPISAN
|
Item Tes | Standar dan metode pengujian | Nilai | ||
| Penampilan | Inspeksi visual | Berbagai efek pelapisan | |||
| Dampak | GB/T 1732-1993 | ISO 6272 | 1Kg * 50cm | ||
| Fleksibilitas | GB/T 6742-1986 | ISO 1519 | 2mm | ||
| bekam | GB/T 9753-1988 | ISO 1520 | 8mm | ||
| Adhesi | GB/T 9286-1998 | ISO 2409 | 0 kelas | ||
| Kekerasan | GB/T 6739-2006 | ASTM D3363 | H~2H | ||
| Semprotan garam | GB/T 1771-2007 | ISO 7253 | 500 jam | ||
| Kelembaban | GB/T 1740-2007 | ISO 6270 | 1000 jam | ||
| Tes penuaan artikel QUV | GB/T1865-1997 | ASTM G151 | 1000 jam | ||
| Sifat pelapis di atas mungkin sedikit berkurang dengan berkurangnya kilap | |||||
| Penyemprotan | Produk seri ini cocok untuk metode penyemprotan berikut: penyemprotan elektrostatik korona, penyemprotan elektrostatik gesekan, penyemprotan unggun terfluidisasi elektrostatik, penyemprotan termal unggun terfluidisasi dan metode penyemprotan lainnya (Untuk 3 metode terakhir, harap diminta terlebih dahulu) | ||||
|
Ketebalan film: 40~150μm, secara teoritis 50~80μm. Cakupan rata-rata: 10~12m2/Kg, ketebalan film 60μm (Dihitung pada tingkat penggunaan 100%) |
|||||
| panduan menyembuhkan | Teoritis 200℃/10 menit | ||||
