Resin pelapis bubuk untuk HAA menyembuhkan campuran kering matte rendah glossResin Poliester NH6381 / NH6688

Aplikasi:

NH6381/NH6688 adalah resin poliester karboksil jenuh untuk pelapis bubuk poliester/primid kilap rendah dengan prosedur pencampuran kering.

Pelapisan dibuat dengan mencampur resin, pigmen dan pengisi, bahan pengawet dan aditif lainnya dalam proporsi tertentu, dan kemudian dengan ekstrusi panas, penghancuran dan penyaringan.Mereka disimpan secara stabil pada suhu kamar.Setelah penyemprotan elektrostatik atau pelapis celup fluidized bed, mereka dipanaskan, dipanggang, dilebur dan dipadatkan untuk membentuk film permanen yang rata dan cerah, sehingga mencapai tujuan dekorasi dan anti korosi.

Fitur dasar:

Film kilap rendah

Sifat mekanik yang sangat baik

Leveling yang baik, stabilitas penyimpanan yang baik

Ketahanan kimia yang baik, anti-menguning halus

Spesifikasi:

NH6381 NH6688

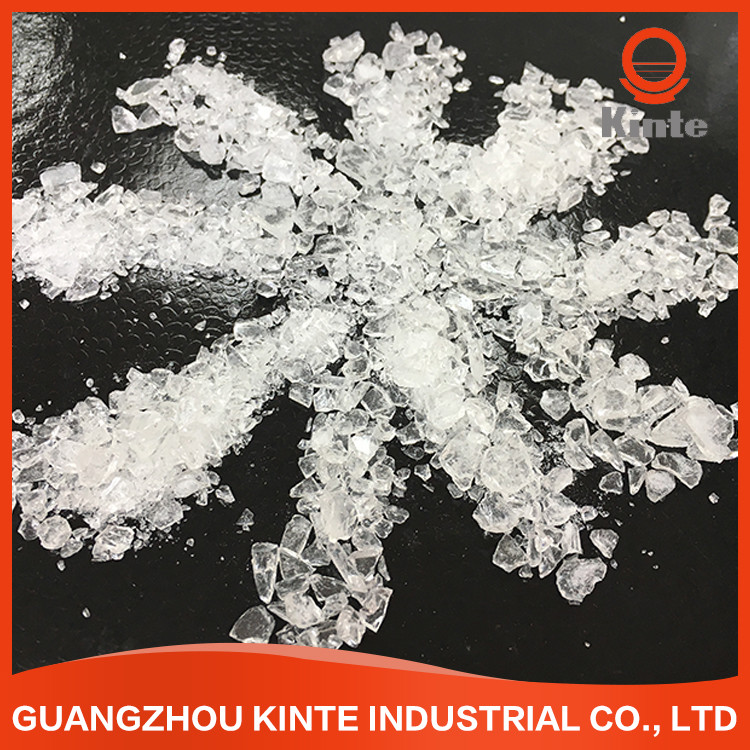

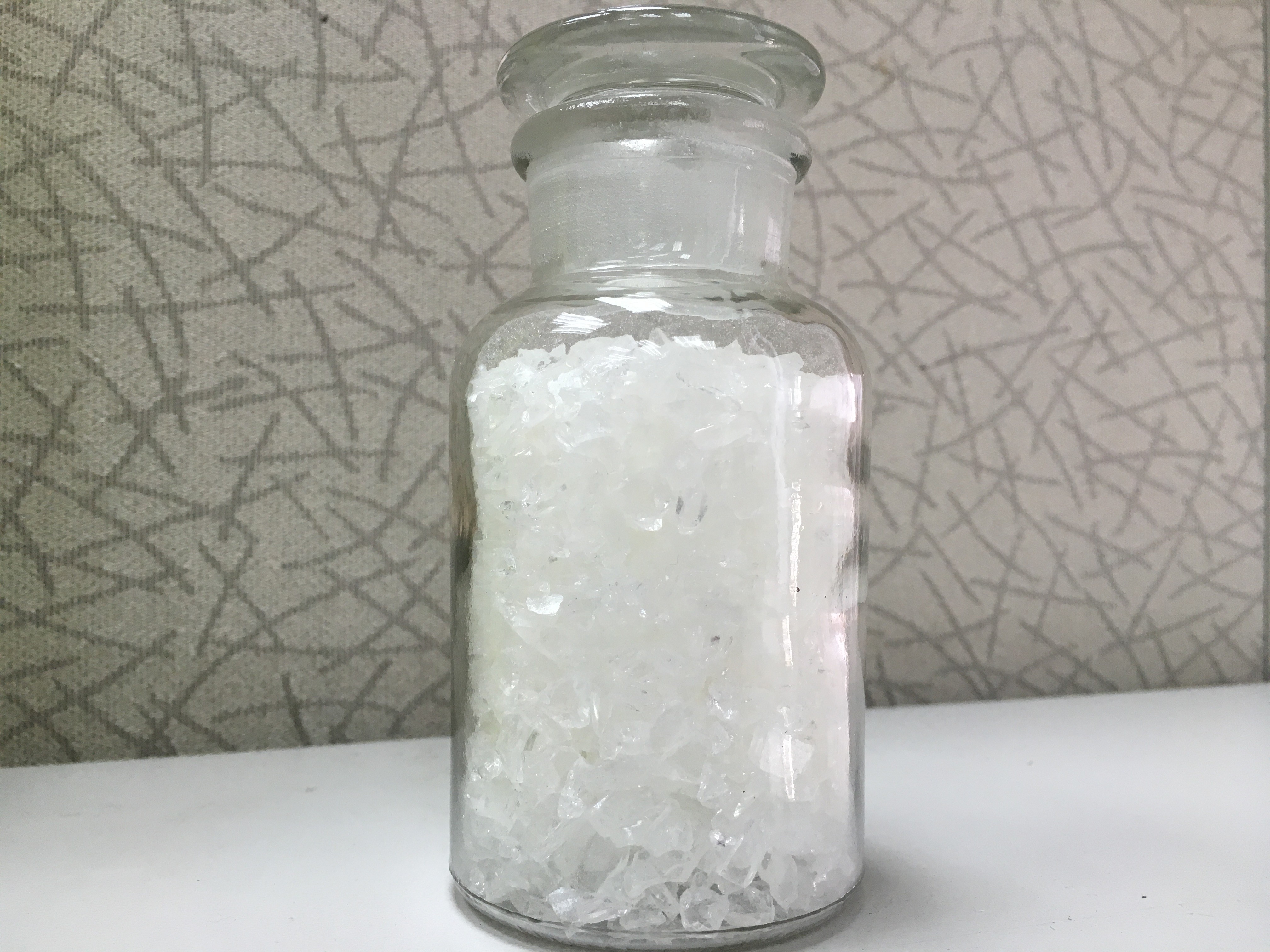

Penampilan serpihan kuning pucat serpihan kuning pucat

Warna (50% DMF): 3 3

Bilangan asam (mgKOH/g): 47～54 19～24

Titik pelunakan (℃): 98～118 100～110

Suhu transisi gelas ( ): ~56 ~58

Viskositas leleh: 2800 ± 1000 5600 ± 800

(200℃, kerucut/piring, mPa·s)

Reaktivitas pada 180℃(s, XL-552): 90±30 250±30

Merekomendasikan Formulasi:

Kondisi Ekstrusi:

Pengekstrusi dua sekrup

Zona I: 90～110℃ Zona II: 110～120℃

Kecepatan revolusi: 500～1200rpm

Kehalusan bedak: 100μm

Blending Ekstrudat I dan II dengan perbandingan berat 1:1 sebelum digiling.

Kondisi Aplikasi:

Penyemprotan elektrostatik dengan: 40～70KV

Ketebalan lapisan film: 50～80μm

Baja canai dingin yang diturunkan 0,5mm

Persyaratan Penyembuhan:180℃×15 menit

Properti Film:

Gloss(60 °): 40%

Membungkuk (φ2mm): lulus

Perekat (1mm, kelas): 0

Kekerasan pensil: 1H

Resistensi Dampak Langsung: lulus 50kg·cm

 Kemasan:

Tas PE, NW 25KG ± 0,1 KG / tas
